61 71 051
替换车窗清洗装置喷嘴链
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
61 71 051
替换车窗清洗装置喷嘴链
一般信息
准备工作
1
–
拆卸右后发动机室的盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

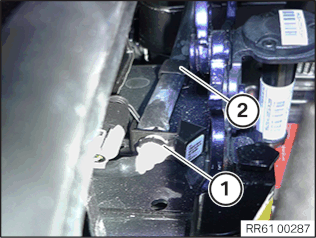

▶ 拆卸后部发动机室盖板
将锁止件
1
转动90°。
拆下盖板
2
。
◀
核心任务
2
–
拆下喷油嘴链条
将喷嘴链
1
从支架
2
中松脱。
将喷嘴
1
向下从车前盖中松脱并将喷嘴链
2
置于一侧。
3
–
更新喷嘴链
解除联锁并脱开喷嘴链
1
。
将喷嘴链
1
从支架
2
中抽出并且拆卸。
定位喷嘴链
1
并且装入支架
2
。
连接喷嘴链
1
。
4
–
安装喷嘴链
将喷嘴链
2
上的喷嘴
1
向上嵌入车前盖中。
将喷嘴链
1
嵌入支架
2
中。
后续工作
5
–
安装右后发动机室的盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装后部发动机室盖板
定位盖板
2
。
将锁止件
1
转动90°。
◀
