更换冷暖空调器 （冷暖空调器已拆卸）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
4
5
冷暖空调
螺栓
拧紧力矩
1,5
Nm
用于
5
将微尘滤清器盖罩安装到冷暖空调器上
螺栓
拧紧扭矩
2,8
Nm
用于
6
空调控制单元安装到冷暖空调器上
螺栓
拧紧力矩
1,5
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
64 11 667
更换冷暖空调器
（冷暖空调器已拆卸）
（冷暖空调器已拆卸）
一般信息
准备工作
核心任务
1
–
拆卸冷暖空调器控制单元
解除联锁并脱开插头
1
。
松开标记区域内的螺栓。
松开锁止件
2
并向下拉出控制单元。
脱开插头
1
并拆卸控制单元
2
。
2
–
拆卸蒸发器
松开支架
1
并取下泡沫塑料
2
。
松开夹子(箭头)。
解锁卡子
1
并取下空气分配器
2
。
松开螺栓
1
。
解除联锁并脱开插头
1
。
抽出电线束
2
。
脱开插头
1
并将蒸发器温度传感器
2
从冷暖空调器
3
中拉出。
首先在法兰表面
2
后面抽出螺纹盘
1
。
在法兰表面
3
后面抽出并且取下螺纹盘
1
。
将密封件
1
经由管线
2
抽出并完全取下。
松开螺栓
1
，取下下部盖板。
松开卡子
1
。
松开卡子
1
。
解锁卡子
1
并取下分电器壳体
2
。
取下暖风热交换器
1
。
松开螺栓
1
。
松开螺栓
1
。
转动冷暖空调器。
拔下排水软管
1
。
松开螺栓
2
并取下微尘滤清器壳体的盖板
3
。
拉出两个微尘滤清器
1
。
松开标记区域内的所有螺栓，取下风机外壳上部件
1
。
将蒸发器
1
从风机外壳
2
中取出。
3
–

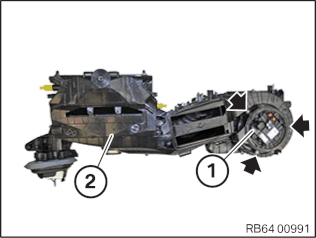

换装冷暖空调器的风扇
松开螺栓（箭头）。
将风扇
1
从风机外壳
2
中拆卸。
更新风机外壳
2
。
零件：
风机外壳
将风扇装入风机外壳
2
。
拧紧螺栓 (箭头)。
冷暖空调
螺栓
拧紧力矩
1,5
Nm
4
–

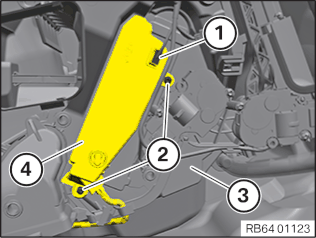

换装电控辅助加热器
解除联锁并脱开插头连接
1
。
松开螺栓
2
。
将电控辅助加热器
4
从冷暖空调器
3
中取出。
正确定位电控辅助加热器
4
并推入新的冷暖空调器
3
中。
连接插头
1
并锁紧。
拧紧螺栓
2
。
冷暖空调
螺栓
拧紧力矩
1,5
Nm
5
–
安装蒸发器
将蒸发器
1
正确装入风机外壳
2
中。
正确定位风机外壳上部件
1
并拧紧标记区域内的所有螺栓。
冷暖空调
螺栓
拧紧力矩
1,5
Nm
正确装入两个微尘滤清器
1
。
微尘滤清器
1
上的标记必须始终指向风扇
2
。
正确定位微尘滤清器壳体盖板
3
并拧紧螺栓
2
。
将微尘滤清器盖罩安装到冷暖空调器上
螺栓
拧紧扭矩
2,8
Nm
安插上排水软管
1
。
转动冷暖空调器。
拧紧螺栓
1
。
冷暖空调
螺栓
拧紧力矩
1,5
Nm
拧紧螺栓
1
。
冷暖空调
螺栓
拧紧力矩
1,5
Nm
正确装入暖风热交换器
1
。
正确定位壳体
2
并卡入卡子
1
中。
将卡子
1
正确嵌入到分电器壳体
2
上。
正确嵌入卡子
1
。
正确定位下部盖板并拧紧螺栓
1
。
冷暖空调
螺栓
拧紧力矩
1,5
Nm
将密封件
1
通过管路
2
穿入并正确定位。
先将螺纹盘
1
从法兰表面
3
后方穿入。
将螺纹盘
1
从法兰表面
2
后方穿入并正确定位。
将蒸发器温度传感器
2
正确装入冷暖空调器
3
中并连接插头
1
。
穿入车辆电缆束
2
并连接插头
1
。
拧紧螺栓
1
。
冷暖空调
螺栓
拧紧力矩
1,5
Nm
正确定位空气分配器
2
并嵌入卡子
1
中。
固定夹子(箭头)。
正确定位泡沫塑料
2
并用支架
1
固定。
6
–
安装冷暖空调器的控制单元
将插头
1
与控制单元
2
连接。
正确定位控制单元并向上推，直至嵌入卡子
2
。
拧紧标记区域内的螺栓。
空调控制单元安装到冷暖空调器上
螺栓
拧紧力矩
1,5
Nm
连接插头
1
并锁紧。
