拆卸和安装/更换左或右下部横向摆臂

工作概述

附加信息

维修手册

拧紧力矩

特殊工具

标准工具

技术数据

工作液

更多信息

零件

拧紧力矩概述

用于 5

将下部横向摆臂安装到摆动轴承上

M16

更换螺母。

接合力矩

100 Nm

转角

90 °

用于 5

稳定杆的支撑杆安装到下部横向摆臂上

M10

更换螺母。

40 Nm

用于 5

下部横向摆臂安装到减震支柱托架上

M14

更换螺栓和螺母。

拧紧标准位置上的螺栓连接！

接合力矩

90 Nm

旋转角

180 °

用于 5

横向摆臂安装到前桥架梁上

M14

更换螺栓和螺母。

拧紧标准位置上的螺栓连接！

接合力矩

165 Nm

旋转角

90 °

用于 7

转向装置盖板安装到护板上

螺栓

拧紧力矩

2,6 Nm

用于 7

转向装置盖板安装到车身上

塑料螺母

拧紧力矩

2,6 Nm

用于 7

转向装置盖板安装到车身上

拧紧力矩

7,6 Nm

用于 7

轮罩盖

螺栓

拧紧力矩

2,6 Nm

用于 8

制动盘安装到前轮毂上

拧紧扭矩

16 Nm

用于 8

制动盘安装到后轮毂上

拧紧扭矩

16 Nm

用于 8

车轮螺栓

M14

旋入车轮螺栓并用手交叉均匀拧紧，以便对中轮辋。

用一个校准好的扭力扳手按规定的拧紧力矩交叉拧紧车轮螺栓。

以相同顺序检查全部车轮螺栓或重新拧紧至规定的拧紧力矩。

拧紧扭矩

140 Nm

检查

140 Nm

专用工具概述

0 490 539 (00 9 322)

装配楔

用于 1

应用	（粘结剂用楔形件）
包含在工具/组件中	0 490 527
存放位置	单独
更新，通过
搭配
维修信息号	01 07 09 (530)

0 492 518 (36 1 300)

适配器

用于 1

应用	(车轮螺栓接口组件) 于松开和拧紧车轮螺栓。零件可通过电子零件目录订购，也见各个适配接口的备注文本。
包含在工具/组件中
存放位置	单独
更新，通过
搭配
维修信息号	01 27 04 (167)

项号	BMW 订货号	更新，通过	名称
6	0 495 221 (36 1 323)		车轮螺栓 (代号 30) 代码 39 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 259
6	0 495 222 (36 1 324)		车轮螺栓 (代码 31) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 544
6	0 495 223 (36 1 325)		车轮螺栓 (代码 32) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 545
6	0 495 224 (36 1 326)		车轮螺栓 (代码 33) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 546
6	0 495 225 (36 1 327)		车轮螺栓 (代码 34) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 547
6	0 495 226 (36 1 328)		车轮螺栓 (代码 35) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 340
6	0 495 227 (36 1 329)		车轮螺栓 (代码 36) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 341
6	0 495 228 (36 1 331)		车轮螺栓 (代码 37) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 342
6	0 495 229 (36 1 332)		车轮螺栓 (代码 38) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 343
6	0 495 230 (36 1 333)		车轮螺栓 (代码 40) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 344
6	0 495 231 (36 1 335)		补充不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。（用于车轮螺栓接口组件的补偿套件 36 1 300），组成：36 1 323 代码 30、36 1 324 代码 31、36 1 325 代码 32、36 1 326 代码 33、36 1 327 代码 34、36 1 328 代码 35、36 1 329 代码 36、36 1 331 代码 37、36 1 332 代码 38、36 1 333 代码 40、36 1 336 布置图标签
6	0 495 232 (36 1 336)		标签（标签）布置图，不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
6	0 495 233 (36 1 339)		箱子（箱子）包括布置图标签，不再以单件形式发货。
2	0 492 519 (36 1 301)		车轮螺栓 (代码 11) 可通过电子零件目录使用零件号码 36 13 1 181 241 单独订购。
2	0 492 520 (36 1 302)		车轮螺栓 (代码 12) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 242
2	0 492 521 (36 1 303)		车轮螺栓 (代码 13) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 243
2	0 492 522 (36 1 304)		车轮螺栓 (代码 14) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 244
2	0 492 523 (36 1 306)		车轮螺栓 (代码 16) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 246
2	0 492 524 (36 1 307)		车轮螺栓 (代码 17) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 247
2	0 492 525 (36 1 308)		车轮螺栓 (代码 18) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 248
2	0 492 526 (36 1 309)		车轮螺栓 (代码 19) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 249
2	0 492 527 (36 1 311)		车轮螺栓 (代码 20) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 250
2	0 492 528 (36 1 312)		车轮螺栓 (代码 31) 12/2004 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 544
2	0 492 529 (36 1 313)		车轮螺栓 (代码 32) 12/2004 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 545
2	0 492 530 (36 1 314)	0 495 224	车轮螺栓（代码 33），2004 年 12 月由 36 1 326 代替。（0 495 224），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 531 (36 1 315)	0 495 225	车轮螺栓（代码 34）2004 年 12 月由 36 1 327 代替。（0 495 225），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 532 (36 1 316)	0 495 226	车轮螺栓（代码 35），2004 年 12 月由 36 1 328 代替。（0 495 226），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 533 (36 1 317)	0 495 227	车轮螺栓（代码 36），2004 年 12 月由 36 1 329 代替。（0 495 227），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 534 (36 1 318)	0 495 228	车轮螺栓（代码 37），2004 年 12 月由 36 1 331 代替。（0 495 228），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 535 (36 1 319)	0 495 229	车轮螺栓（代码 38）2004 年 12 月由 36 1 332 代替。（0 495 229），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 536 (36 1 321)	0 495 221	车轮螺栓（代码 39）代码 30，2004 年 12 月由 36 1 323 代替。（0 495 221），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 537 (36 1 322)	0 495 230	车轮螺栓（代码 40），2004 年 12 月由 36 1 333 代替。（0 495 230），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
10	0 493 534 (36 1 305)		车轮螺栓 (代码 15) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 245

2 358 630

适配接头

用于 3 6

应用	修理厂用汽车举升台适配接口用于在现有的分度圆直径 120 mm 和新 112 mm 分度圆直径上拧接在轮毂上. 轮廓图像阴影膜包含在供货范围中。有关轮廓图像阴影膜的其它信息请参见售后服务信息 00 22 13 (969)。
包含在工具/组件中
存放位置	A74 B74
更新，通过
搭配
维修信息号	01 21 14 (110)

2 219 012

液压举升机

用于 3 6

应用	用于抬升和降低各种车辆组件。
包含在工具/组件中
存放位置
更新，通过
搭配
维修信息号	01 05 90 (207)

2 344 011

工具

用于 8

应用	工具（轮毂接触刷），用于清洁轮辋（车轮着地面）与轮毂的连接。
包含在工具/组件中
存放位置
更新，通过
搭配
维修信息号	08 08 12 (872)

备用工具:

0 495 221 (36 1 323)

车轮螺栓

用于 1

应用	(代号 30) 代码 39 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 259
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 224 (36 1 326)

车轮螺栓

用于 1

应用	(代码 33) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 546
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 225 (36 1 327)

车轮螺栓

用于 1

应用	(代码 34) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 547
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 226 (36 1 328)

车轮螺栓

用于 1

应用	(代码 35) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 340
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 227 (36 1 329)

车轮螺栓

用于 1

应用	(代码 36) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 341
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 228 (36 1 331)

车轮螺栓

用于 1

应用	(代码 37) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 342
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 229 (36 1 332)

车轮螺栓

用于 1

应用	(代码 38) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 343
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 230 (36 1 333)

车轮螺栓

用于 1

应用	(代码 40) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 344
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

概览：标准工具

技术数据概述

概览：消耗材料

零件

附加信息

31 12 004

拆卸和安装/更换左或右下部横向摆臂

一般信息

技术信息

装配之后，执行底盘测量。

技术信息

左右不允许混淆。

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

准备工作

1 –

拆下左前和右前车轮

▶ 拆下车轮

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

将轮毂盖 1 用塑料楔 0 490 539 (00 9 322) 撬出。

当同时拆卸几个车轮时，应用粉笔在每只轮胎上标记各个轮胎是安装在哪个车桥、哪一侧的。

以交叉方式松开车轮螺栓(箭头)并拆下车轮。

松开和拧紧带安全代码的车轮螺栓时，必须使用工具套件 0 492 518 (36 1 300) （车轮螺栓接口套件）中合适的接口装置。

◀

2 –

拆卸转向机组的盖板

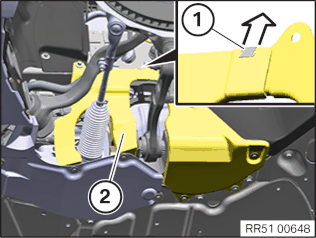

将夹子 1 从转向装置盖板 2 上松开。

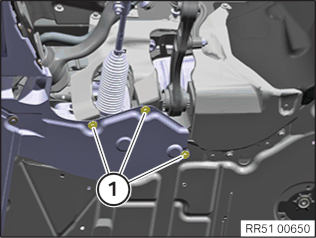

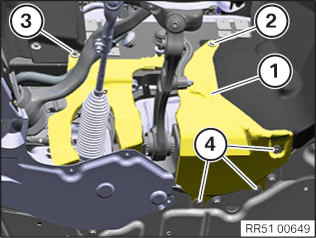

松开下部前方轮罩盖的螺栓 1 。

松开螺栓 2 。

松开螺母 3 。

松开螺栓 4 。

拆卸转向装置的盖板 1 。

3 –

支撑摆动轴承

将专用工具 2 358 630 定位在制动盘上。

将车轮螺栓 1 手紧地拧紧。

将摆动轴承用专用工具 2 219 012 和 2 358 630 支撑。

核心任务

4 –

拆卸下部横向摆臂

有损坏危险

敲击工具导致部件损坏。

粗暴用力可能导致部件损坏。

只能使用规定用于此项作业的工具。

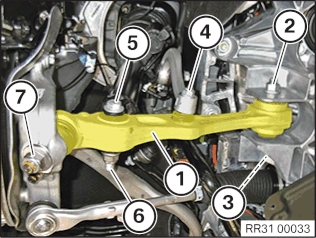

松开螺母 6 。

取出螺栓 5 。

松开横向摆臂的减震支柱。

松开螺母 4 。

将稳定杆的支撑杆从横向摆臂上松开。

松开螺母 2 。

取出螺栓 3 。

松开螺母 7 。

将横向摆臂 1 从摆动轴承中松开并拆卸。

5 –

安装下部横向摆臂

有更多信息。

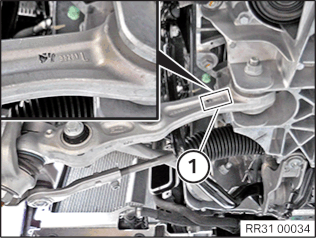

注意横向摆臂上的标记 1 。

L = 左

R = 右

将横向摆臂 1 在摆动轴承和前桥架梁上定位。

更换螺栓 3 和螺母 2 。

零件：螺栓，螺母

安装螺栓 3 。

将螺母 2 用手旋上。

更换螺母 7 。

零件：螺母

拧紧螺母 7 。

将下部横向摆臂安装到摆动轴承上

M16

更换螺母。

接合力矩

100 Nm

转角

90 °

将空气弹簧减震支柱定位在横向摆臂 1 上。

更换螺栓 5 和螺母 6 。

零件：螺栓，螺母

安装螺栓 5 。

将螺母 6 用手旋上。

将稳定杆的支撑杆定位在横向摆臂上。

更换螺母 4 。

零件：螺母

拧紧螺母 4 。

稳定杆的支撑杆安装到下部横向摆臂上

M10

更换螺母。

40 Nm

技术信息

拧紧标准位置的螺栓连接。

更多信息参见：31 00 技术数据概述

将螺母 6 在标准位置上拧紧。

下部横向摆臂安装到减震支柱托架上

M14

更换螺栓和螺母。

拧紧标准位置上的螺栓连接！

接合力矩

90 Nm

旋转角

180 °

技术信息

拧紧标准位置的螺栓连接。

更多信息参见：31 00 技术数据概述

将螺母 2 在标准位置上拧紧。

横向摆臂安装到前桥架梁上

M14

更换螺栓和螺母。

拧紧标准位置上的螺栓连接！

接合力矩

165 Nm

旋转角

90 °

后续工作

6 –

拆下专用工具

将专用工具 2 219 012 降低并置于一侧。

松开车轮螺栓 1 。

拆下专用工具 2 358 630 。

7 –

安装转向机组的盖板

定位转向装置的盖板 1 。

拧紧螺栓 4 。

转向装置盖板安装到护板上

螺栓

拧紧力矩

2,6 Nm

拧紧螺母 3 。

转向装置盖板安装到车身上

塑料螺母

拧紧力矩

2,6 Nm

拧紧螺栓 2 。

转向装置盖板安装到车身上

拧紧力矩

7,6 Nm

拧紧下部前方轮罩盖的螺栓 1 。

轮罩盖

螺栓

拧紧力矩

2,6 Nm

将转向装置 2 的两个盖板部件用夹子 1 相互连接。

8 –

安装左前或右前车轮

▶ 装上车轮

▷ 清洁制动盘和轮辋之间的接触面

技术信息

制动盘和轮辋之间的接触面必须洁净、无油和无油脂。否则在随后的时间点有车轮松动的危险。

用钻孔机和专用工具 2 344 011 清除接触面上的污垢、油脂残余物和锈蚀。

不允许用冲击式螺丝起子操作专用工具 2 344 011 。

清除接触面上的油脂。

消耗性材料

通用清洁器

20 l ,

罐

83192360981

如果在车轮螺栓孔区域内有油脂残余物，应拆卸并清洁制动盘。

用钻孔机和专用工具 2 344 011 清除接触面上的污垢、油脂残余物和锈蚀。

不允许用冲击式螺丝起子操作专用工具 2 344 011 。

清除接触面上的油脂。

消耗性材料

通用清洁器

20 l ,

罐

83192360981

检查制动盘固定螺栓 1 位置是否固定。

制动盘的固定螺栓 1 不允许在制动盘和轮辋之间的接触面 2 上突出。

制动盘安装到前轮毂上

拧紧扭矩

16 Nm

制动盘安装到后轮毂上

拧紧扭矩

16 Nm

在轮辋中的车轮中心对中件 1 上薄薄地涂一层油脂。

消耗性材料

制动摩擦衬块涂膏

* TU = Trade Unit。TU号码不可订购！仅用于清算目的。

3 g ,

袋

83192158851

100 g ,

管

83192158852

5 g ,

TU*

83230140233

◁

技术信息

在任何情况下都不得使用冲击式螺丝起子或电动旋具旋入和拧紧车轮螺栓。

轮辋必须均匀地紧贴在制动盘上。

使用非原装 BMW 车轮螺栓/轮辋时，由于收缩性可能需要拧紧车轮螺栓（注意制造商资料）。

不要在新的车轮螺栓上涂机油。

清洗车轮螺栓。

检查车轮螺栓和螺纹是否损坏，必要时更新车轮螺栓。

更新生锈的车轮螺栓。

零件：车轮螺栓

定位车轮，使阀门（箭头）朝下。

如下拧紧车轮螺栓（箭头）：

以对角方式手动旋入车轮螺栓。

以对角方式手动均匀拧紧车轮螺栓，以便轮辋定心。

用扭力扳手以对角方式拧紧车轮螺栓。

再次以对角方式拧紧所有车轮螺栓并检查。

车轮螺栓

M14

旋入车轮螺栓并用手交叉均匀拧紧，以便对中轮辋。

用一个校准好的扭力扳手按规定的拧紧力矩交叉拧紧车轮螺栓。

以相同顺序检查全部车轮螺栓或重新拧紧至规定的拧紧力矩。

拧紧扭矩

140 Nm

检查

140 Nm

安装轮毂盖 1 。

◀

9 –

进行底盘测量

根据设备制造商的说明进行起始底盘测量。

如有必要，调整前桥和后桥。

根据设备制造商的说明进行最终底盘测量。

保存并打印测量记录。
