拆卸和安装/更换左上部横向摆臂

工作概述

附加信息

维修手册

拧紧力矩

特殊工具

标准工具

技术数据

工作液

更多信息

零件

拧紧力矩概述

用于 7

减震器安装到上部横向摆臂上

M8x40

更新螺栓。

接合力矩

28 Nm

转角

90 °

用于 8

上部横向摆臂安装到车身上

M10

更新卡式螺母。

在标准位置拧紧。

拧紧扭矩

56 Nm

用于 8

上部横向摆臂安装到摆动轴承上

M10

更换螺栓和螺母。

通过螺母拧紧。

拧紧扭矩

56 Nm

用于 8

高度传感器的铰接杆安装到横向摆臂上

更换螺母。

拧紧力矩

8 Nm

用于 8

支架安装到上部横向摆臂上

更换螺栓。

拧紧扭矩

11.8 Nm

用于 9 10

轮罩盖

塑料螺母

拧紧力矩

2,6 Nm

用于 9 10

轮罩盖

螺栓

拧紧力矩

2,6 Nm

用于 9 10

轮罩盖板拧紧到车身上

螺栓 M6x20

拧紧力矩

7,6 Nm

用于 11

前部空气弹簧减震支柱装到车身上

更换螺栓。

34 Nm

用于 12

制动盘安装到前轮毂上

拧紧扭矩

16 Nm

用于 12

制动盘安装到后轮毂上

拧紧扭矩

16 Nm

用于 12

车轮螺栓

M14

旋入车轮螺栓并用手交叉均匀拧紧，以便对中轮辋。

用一个校准好的扭力扳手按规定的拧紧力矩交叉拧紧车轮螺栓。

以相同顺序检查全部车轮螺栓或重新拧紧至规定的拧紧力矩。

拧紧扭矩

140 Nm

检查

140 Nm

专用工具概述

0 490 539 (00 9 322)

装配楔

用于 2

应用	（粘结剂用楔形件）
包含在工具/组件中	0 490 527
存放位置	单独
更新，通过
搭配
维修信息号	01 07 09 (530)

0 492 518 (36 1 300)

适配器

用于 2

应用	(车轮螺栓接口组件) 于松开和拧紧车轮螺栓。零件可通过电子零件目录订购，也见各个适配接口的备注文本。
包含在工具/组件中
存放位置	单独
更新，通过
搭配
维修信息号	01 27 04 (167)

项号	BMW 订货号	更新，通过	名称
6	0 495 221 (36 1 323)		车轮螺栓 (代号 30) 代码 39 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 259
6	0 495 222 (36 1 324)		车轮螺栓 (代码 31) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 544
6	0 495 223 (36 1 325)		车轮螺栓 (代码 32) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 545
6	0 495 224 (36 1 326)		车轮螺栓 (代码 33) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 546
6	0 495 225 (36 1 327)		车轮螺栓 (代码 34) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 547
6	0 495 226 (36 1 328)		车轮螺栓 (代码 35) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 340
6	0 495 227 (36 1 329)		车轮螺栓 (代码 36) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 341
6	0 495 228 (36 1 331)		车轮螺栓 (代码 37) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 342
6	0 495 229 (36 1 332)		车轮螺栓 (代码 38) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 343
6	0 495 230 (36 1 333)		车轮螺栓 (代码 40) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 344
6	0 495 231 (36 1 335)		补充不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。（用于车轮螺栓接口组件的补偿套件 36 1 300），组成：36 1 323 代码 30、36 1 324 代码 31、36 1 325 代码 32、36 1 326 代码 33、36 1 327 代码 34、36 1 328 代码 35、36 1 329 代码 36、36 1 331 代码 37、36 1 332 代码 38、36 1 333 代码 40、36 1 336 布置图标签
6	0 495 232 (36 1 336)		标签（标签）布置图，不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
6	0 495 233 (36 1 339)		箱子（箱子）包括布置图标签，不再以单件形式发货。
2	0 492 519 (36 1 301)		车轮螺栓 (代码 11) 可通过电子零件目录使用零件号码 36 13 1 181 241 单独订购。
2	0 492 520 (36 1 302)		车轮螺栓 (代码 12) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 242
2	0 492 521 (36 1 303)		车轮螺栓 (代码 13) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 243
2	0 492 522 (36 1 304)		车轮螺栓 (代码 14) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 244
2	0 492 523 (36 1 306)		车轮螺栓 (代码 16) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 246
2	0 492 524 (36 1 307)		车轮螺栓 (代码 17) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 247
2	0 492 525 (36 1 308)		车轮螺栓 (代码 18) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 248
2	0 492 526 (36 1 309)		车轮螺栓 (代码 19) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 249
2	0 492 527 (36 1 311)		车轮螺栓 (代码 20) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 250
2	0 492 528 (36 1 312)		车轮螺栓 (代码 31) 12/2004 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 544
2	0 492 529 (36 1 313)		车轮螺栓 (代码 32) 12/2004 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 545
2	0 492 530 (36 1 314)	0 495 224	车轮螺栓（代码 33），2004 年 12 月由 36 1 326 代替。（0 495 224），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 531 (36 1 315)	0 495 225	车轮螺栓（代码 34）2004 年 12 月由 36 1 327 代替。（0 495 225），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 532 (36 1 316)	0 495 226	车轮螺栓（代码 35），2004 年 12 月由 36 1 328 代替。（0 495 226），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 533 (36 1 317)	0 495 227	车轮螺栓（代码 36），2004 年 12 月由 36 1 329 代替。（0 495 227），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 534 (36 1 318)	0 495 228	车轮螺栓（代码 37），2004 年 12 月由 36 1 331 代替。（0 495 228），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 535 (36 1 319)	0 495 229	车轮螺栓（代码 38）2004 年 12 月由 36 1 332 代替。（0 495 229），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 536 (36 1 321)	0 495 221	车轮螺栓（代码 39）代码 30，2004 年 12 月由 36 1 323 代替。（0 495 221），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 537 (36 1 322)	0 495 230	车轮螺栓（代码 40），2004 年 12 月由 36 1 333 代替。（0 495 230），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
10	0 493 534 (36 1 305)		车轮螺栓 (代码 15) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 245

2 358 630

适配接头

用于 6 8

应用	修理厂用汽车举升台适配接口用于在现有的分度圆直径 120 mm 和新 112 mm 分度圆直径上拧接在轮毂上. 轮廓图像阴影膜包含在供货范围中。有关轮廓图像阴影膜的其它信息请参见售后服务信息 00 22 13 (969)。
包含在工具/组件中
存放位置	A74 B74
更新，通过
搭配
维修信息号	01 21 14 (110)

2 219 012

液压举升机

用于 6 8

应用	用于抬升和降低各种车辆组件。
包含在工具/组件中
存放位置
更新，通过
搭配
维修信息号	01 05 90 (207)

2 413 317

导线扎带

用于 6 8

应用	成套导线扎带包括以下 3 个位置：ABV232 长：320 mm，颜色：红色 ABV250 长度：500 mm，颜色：红色 ABVS270 长度：665 mm，颜色：红色
包含在工具/组件中
存放位置
更新，通过
搭配
维修信息号	01 47 15 (332)

2 344 011

工具

用于 12

应用	工具（轮毂接触刷），用于清洁轮辋（车轮着地面）与轮毂的连接。
包含在工具/组件中
存放位置
更新，通过
搭配
维修信息号	08 08 12 (872)

备用工具:

0 495 221 (36 1 323)

车轮螺栓

用于 2

应用	(代号 30) 代码 39 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 259
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 224 (36 1 326)

车轮螺栓

用于 2

应用	(代码 33) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 546
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 225 (36 1 327)

车轮螺栓

用于 2

应用	(代码 34) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 547
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 226 (36 1 328)

车轮螺栓

用于 2

应用	(代码 35) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 340
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 227 (36 1 329)

车轮螺栓

用于 2

应用	(代码 36) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 341
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 228 (36 1 331)

车轮螺栓

用于 2

应用	(代码 37) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 342
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 229 (36 1 332)

车轮螺栓

用于 2

应用	(代码 38) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 343
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 230 (36 1 333)

车轮螺栓

用于 2

应用	(代码 40) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 344
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

概览：标准工具

技术数据概述

概览：消耗材料

零件

附加信息

31 12 002

拆卸和安装/更换左上部横向摆臂

有更多信息。

一般信息

警告

升降台操作不当可能导致车辆从升降台上滑出。

有致命伤害危险！

注意用升降台抬起车辆的安全提示。

更多信息参见：00 ... 用升降台抬起车辆。

准备工作

1 –

确定要安装的横向摆臂的型号

技术信息

根据车辆装备，可能安装不同的型号。

类型 A：

上部横向摆臂

类型 B：

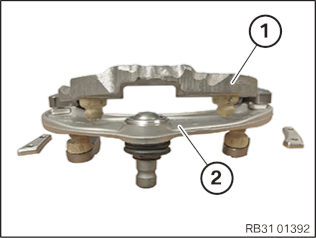

上部横向摆臂和减震器 1

类型 C：

上部横向摆臂和减震器 1 和垫片 2

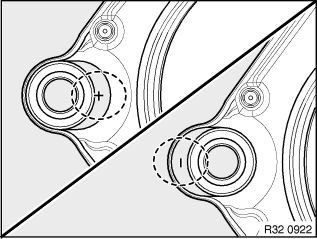

检查在安装的上部横向摆臂上，在球面轴颈的密封盖旁是否存在一个标记 (+/-)。

如果上部横向摆臂带有标记 + 或者 -（参见图像），则属于车轮外倾角校正横向导臂。

如果上部横向摆臂不带标记，则是批量零件。

重新安装相同型号的上部横向摆臂（批量零件、尺寸过小或者尺寸过大型号）。

2 –

拆下左前车轮

▶ 拆下车轮

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

将轮毂盖 1 用塑料楔 0 490 539 (00 9 322) 撬出。

当同时拆卸几个车轮时，应用粉笔在每只轮胎上标记各个轮胎是安装在哪个车桥、哪一侧的。

以交叉方式松开车轮螺栓(箭头)并拆下车轮。

松开和拧紧带安全代码的车轮螺栓时，必须使用工具套件 0 492 518 (36 1 300) （车轮螺栓接口套件）中合适的接口装置。

◀

3 –

松开前部空气弹簧减震支柱

松开螺栓 1 。

4 –

拆卸前部轮罩盖的前部部件

注意

为了更清楚概览：示意图中有部分部件已隐藏。

松开螺母 1 。

松开螺栓 2 。

松开螺栓（箭头）。

拆卸前轮罩盖的前部部件 3 。

5 –

拆卸前部轮罩盖的后部部件

注意

为了更清楚概览：示意图中有部分部件已隐藏。

松开膨胀铆钉 1 。

松开螺栓 2 。

松开螺母 3 。

松开螺栓 4 。

拆卸前轮罩盖的后部部件 5 。

核心任务

6 –

拆卸左侧上部横向摆臂

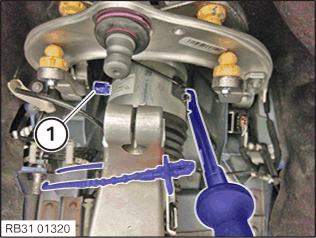

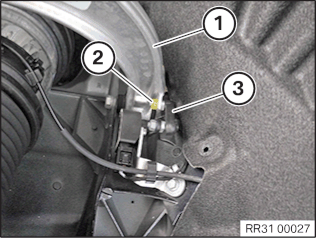

将螺母 2 （属于高度传感器的铰接杆 3 ）在上部横向摆臂 1 上松开。

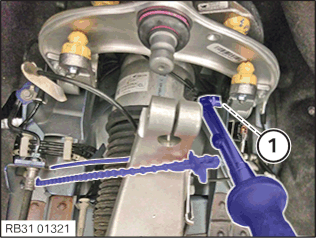

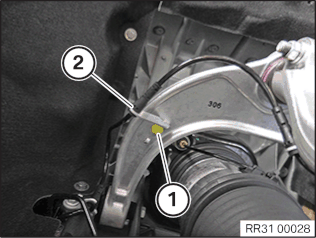

将螺栓 1 在支架 2 上松开。

▶ 支撑摆动轴承

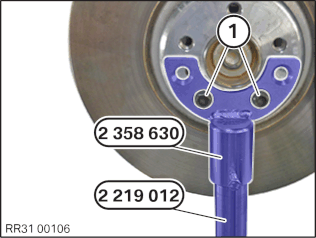

将专用工具 2 358 630 定位在制动盘上。

将车轮螺栓 1 手紧地拧紧。

将摆动轴承用专用工具 2 219 012 和 2 358 630 支撑。

◀

将摆动轴承 1 用专用工具 2 413 317 固定在安装位置上。

松开螺母 2 。

拉出螺栓 3 。

将上部横向摆臂从摆动轴承 1 中松开。

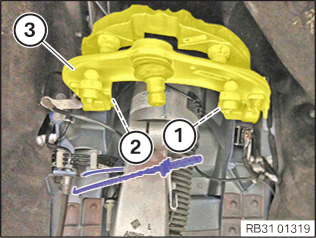

松开螺栓 1 和 2 。在此过程中，稍稍朝外拉空气弹簧减震支柱，以便拉出螺栓 1 和 2 。

取下上部横向摆臂 3 。

7 –

更新上部横向摆臂

技术信息

根据车辆装备，可能安装不同的型号。

类型 A：

上部横向摆臂

类型 B：

上部横向摆臂和减震器 1

类型 C：

上部横向摆臂和减震器 1 和垫片 2

型号 B 和 C：

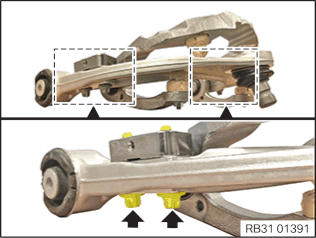

松开所有 4 个螺栓（箭头）。

型号 B 和 C：

将减震器 1 从上部横向摆臂 2 上抽出并且取下。

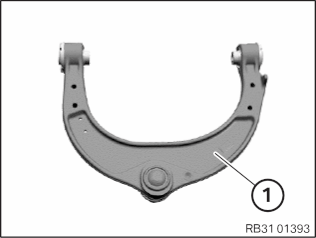

更新上部横向摆臂 1 。

零件：上部横向摆臂

类型 C：

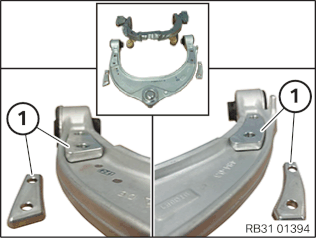

定位上部和下部垫片 1 。

确保垫片 1 的精确配合。

型号 B 和 C：

将减震器 1 在上部横向摆臂 2 上穿入并且定位。

型号 B 和 C：

更新所有 4 个螺栓（箭头）。

零件：螺栓

放上并且拧紧所有 4 个螺栓（箭头）。

类型 C：确保垫片 1 的正确位置。

减震器安装到上部横向摆臂上

M8x40

更新螺栓。

接合力矩

28 Nm

转角

90 °

8 –

安装左侧上部横向摆臂

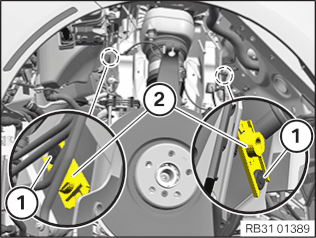

松开膨胀铆钉 1 。

更新卡式螺母 2 。

零件：卡式螺母

定位卡式螺母 2 并且固定膨胀铆钉 2 。

技术信息

拧紧标准位置的螺栓连接。

定位上部横向摆臂 3 。

将螺栓 1 和 2 旋入几圈。在此过程中，稍稍朝外拉空气弹簧减震支柱，以便装入螺栓 1 和 2 。

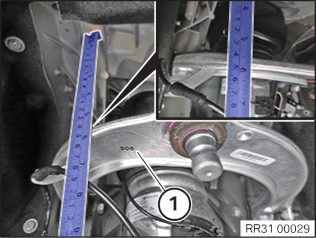

将卷尺如图所示定位在车身和上部横向摆臂 1 上。

将上部横向摆臂 1 设置至尺寸 180 mm （标准位置）。

将螺栓 1 在上部横向摆臂上拧紧。在此过程中将空气弹簧减震支柱稍稍向外拉。

上部横向摆臂安装到车身上

M10

更新卡式螺母。

在标准位置拧紧。

拧紧扭矩

56 Nm

将螺栓 1 在上部横向摆臂上拧紧。

上部横向摆臂安装到车身上

M10

更新卡式螺母。

在标准位置拧紧。

拧紧扭矩

56 Nm

将上部横向摆臂定位在摆动轴承 1 上。

更新螺栓 3 和螺母 2 。

零件：螺栓，螺母

装入螺栓 3 。

螺栓 3 必须定位在上部横向摆臂的轴颈凹槽中。

拧紧螺母 2 。

上部横向摆臂安装到摆动轴承上

M10

更换螺栓和螺母。

通过螺母拧紧。

拧紧扭矩

56 Nm

松开专用工具 2 413 317 。

▶ 拆下专用工具

将专用工具 2 219 012 降低并置于一侧。

松开车轮螺栓 1 。

拆下专用工具 2 358 630 。

◀

将铰接杆 3 定位在上部横向摆臂 1 上。

更新螺母 2 。

零件：螺母

拧紧螺母 2 。

高度传感器的铰接杆安装到横向摆臂上

更换螺母。

拧紧力矩

8 Nm

将支架 2 定位到上部横向摆臂上。

更新螺栓 1 。

零件：螺栓

拧紧螺栓 1 。

支架安装到上部横向摆臂上

更换螺栓。

拧紧扭矩

11.8 Nm

后续工作

9 –

安装前部轮罩盖的后部部件

注意

为了更清楚概览：示意图中有部分部件已隐藏。

定位前轮罩盖的后部 5 。

拧紧螺母 3 。

轮罩盖

塑料螺母

拧紧力矩

2,6 Nm

拧紧螺栓 4 。

轮罩盖

螺栓

拧紧力矩

2,6 Nm

拧紧螺栓 2 。

轮罩盖板拧紧到车身上

螺栓 M6x20

拧紧力矩

7,6 Nm

固定膨胀铆钉 1 。

10 –

安装前部轮罩盖的前部部件

注意

为了更清楚概览：示意图中有部分部件已隐藏。

定位前部轮罩盖的前部部件 3 。

拧紧螺母 1 。

轮罩盖

塑料螺母

拧紧力矩

2,6 Nm

拧紧螺栓 2 。

轮罩盖板拧紧到车身上

螺栓 M6x20

拧紧力矩

7,6 Nm

拧紧螺栓 (箭头)。

轮罩盖

螺栓

拧紧力矩

2,6 Nm

11 –

固定前部空气弹簧减震支柱

更新螺栓 1 。

零件：螺丝

拧紧螺栓 1 。

前部空气弹簧减震支柱装到车身上

更换螺栓。

34 Nm

12 –

安装左前车轮

▶ 装上车轮

▷ 清洁制动盘和轮辋之间的接触面

技术信息

制动盘和轮辋之间的接触面必须洁净、无油和无油脂。否则在随后的时间点有车轮松动的危险。

用钻孔机和专用工具 2 344 011 清除接触面上的污垢、油脂残余物和锈蚀。

不允许用冲击式螺丝起子操作专用工具 2 344 011 。

清除接触面上的油脂。

消耗性材料

通用清洁器

20 l ,

罐

83192360981

如果在车轮螺栓孔区域内有油脂残余物，应拆卸并清洁制动盘。

用钻孔机和专用工具 2 344 011 清除接触面上的污垢、油脂残余物和锈蚀。

不允许用冲击式螺丝起子操作专用工具 2 344 011 。

清除接触面上的油脂。

消耗性材料

通用清洁器

20 l ,

罐

83192360981

检查制动盘固定螺栓 1 位置是否固定。

制动盘的固定螺栓 1 不允许在制动盘和轮辋之间的接触面 2 上突出。

制动盘安装到前轮毂上

拧紧扭矩

16 Nm

制动盘安装到后轮毂上

拧紧扭矩

16 Nm

在轮辋中的车轮中心对中件 1 上薄薄地涂一层油脂。

消耗性材料

制动摩擦衬块涂膏

* TU = Trade Unit。TU号码不可订购！仅用于清算目的。

3 g ,

袋

83192158851

100 g ,

管

83192158852

5 g ,

TU*

83230140233

◁

技术信息

在任何情况下都不得使用冲击式螺丝起子或电动旋具旋入和拧紧车轮螺栓。

轮辋必须均匀地紧贴在制动盘上。

使用非原装 BMW 车轮螺栓/轮辋时，由于收缩性可能需要拧紧车轮螺栓（注意制造商资料）。

不要在新的车轮螺栓上涂机油。

清洗车轮螺栓。

检查车轮螺栓和螺纹是否损坏，必要时更新车轮螺栓。

更新生锈的车轮螺栓。

零件：车轮螺栓

定位车轮，使阀门（箭头）朝下。

如下拧紧车轮螺栓（箭头）：

以对角方式手动旋入车轮螺栓。

以对角方式手动均匀拧紧车轮螺栓，以便轮辋定心。

用扭力扳手以对角方式拧紧车轮螺栓。

再次以对角方式拧紧所有车轮螺栓并检查。

车轮螺栓

M14

旋入车轮螺栓并用手交叉均匀拧紧，以便对中轮辋。

用一个校准好的扭力扳手按规定的拧紧力矩交叉拧紧车轮螺栓。

以相同顺序检查全部车轮螺栓或重新拧紧至规定的拧紧力矩。

拧紧扭矩

140 Nm

检查

140 Nm

安装轮毂盖 1 。

◀

0002001

13 –

用升降台升起车辆
