61 42 010
拆卸和安装蓄电池充电模块
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
蓄电池充电模块安装到定位隔块上
螺母 M6
拧紧力矩
8
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修手册
用于
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 35 ... 有关 ESD 保护的提示 (静电放电) |
2
3
|
零件
附加信息
61 42 010
拆卸和安装蓄电池充电模块
一般信息
准备工作
1
–
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
核心任务
2
–
拆卸蓄电池充电模块
有损坏危险
静电放电。
电气组件损坏或毁坏。
直至安装前，电气组件的原包装不得损坏。如需寄回，也只允许使用原包装。已拆卸的部件应立即进行包装。
注意关于使用相应专用工具 12 7 060 的用户提示。
只能接触电气元件的壳体。不得直接接触线脚和插座！
穿上绝缘服和防静电鞋（带 ESD 标志）。
更多信息参见：61 35 ... ESD 保护（静电放电）提示
61 35 ... 有关 ESD 保护的提示 (静电放电)

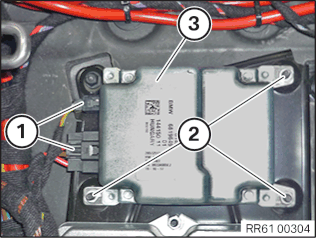

解除联锁并脱开插头
1
。
松开螺栓
2
。
拆卸蓄电池充电模块
3
。
3
–
安装蓄电池充电模块
有损坏危险
静电放电。
电气组件损坏或毁坏。
直至安装前，电气组件的原包装不得损坏。如需寄回，也只允许使用原包装。已拆卸的部件应立即进行包装。
注意关于使用相应专用工具 12 7 060 的用户提示。
只能接触电气元件的壳体。不得直接接触线脚和插座！
穿上绝缘服和防静电鞋（带 ESD 标志）。
更多信息参见：61 35 ... ESD 保护（静电放电）提示
61 35 ... 有关 ESD 保护的提示 (静电放电)
定位蓄电池充电模块
3
。
拧紧螺栓
2
。
蓄电池充电模块安装到定位隔块上
螺母 M6
拧紧力矩
8
Nm
连接插头
1
。
必须听到插头
1
嵌入的声音。
后续工作
4
–
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
