拆卸和安装/更换靠背顶部调整装置的驱动装置（舒适型座椅）（左或右）（根据车辆诊断）

工作概述

附加信息

维修手册

拧紧力矩

特殊工具

标准工具

技术数据

工作液

更多信息

零件

拧紧力矩概述

用于 14 15

靠背顶部调整装置的传动机构安装在后部座椅靠背上

螺母

拧紧力矩

8 Nm

用于 24

车身上的前部座椅

圆柱头螺钉

拧紧力矩

42 Nm

用于 24

固定片装到座椅机械机构上

半圆头埋头螺钉

拧紧力矩

42 Nm

用于 25

后座监视器安装到支架上

螺栓

拧紧力矩

1,2 Nm

用于 26

后座监视器安装到支架上

螺栓

拧紧力矩

1,2 Nm

用于 27

野餐桌安装到前部座椅上

拧紧扭矩

6 Nm

专用工具概述

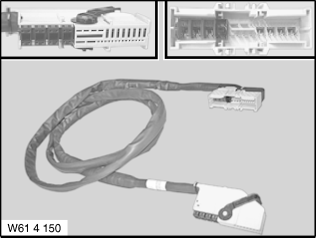

0 496 519 (61 4 150)

适配导线

用于 15

应用	( I 适配导线)28 芯，用于控制已拆下的前部座椅。
包含在工具/组件中
存放位置	C
更新，通过
搭配
维修信息号	02 09 08 (505)

0 492 668 (52 0 050)

钳子

用于 16

应用	用于固定座套上的夹子
包含在工具/组件中
存放位置	C14
更新，通过
搭配
维修信息号	52 06 87 (808)

概览：标准工具

技术数据概述

概览：消耗材料

零件

附加信息

67 31 540

拆卸和安装/更换靠背顶部调整装置的驱动装置
（舒适型座椅）（左或右）（根据车辆诊断）

一般信息

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

准备工作

1 –

拆卸折叠桌

将前部座椅 2 背面的野餐桌 1 完全伸出。

将前部座椅 4 背面用塑料胶带 3 覆盖。

松开野餐桌 2 下方的螺栓 1 。

在导向装置 3 上将野餐桌 1 与轴 2 抽出。

将野餐桌 1 从前部座椅 4 中取下。

2 –

拆下后座显示器

技术信息

固定部件以防滑落。

将后座监视器 1 在前部座椅 2 的背面通过按钮操作伸出。

松开后座监视器 2 后部的螺栓 1 。

将齿轮 1 沿箭头方向穿过导向件 2 。

转动后座监视器 3 。

将盖板 3 上的卡子 2 脱开。

将后座监视器 1 后部的盖板 3 取下。

脱开导线支架 2 。

脱开插头连接 3 ，并将后座监视器 4 从前部座椅 1 上取下。

3 –

拆下后座显示器

技术信息

固定部件以防滑落。

将后座监视器 1 在前排座椅 2 上如图所示移出。

将后部螺栓 1 在后座监视器 2 上松开。

将齿轮 1 沿箭头方向穿过导向件 2 。

旋转后座监视器 3 。

将盖板 2 上的卡子 3 脱开。

将后座监视器 3 后部的盖板 1 取下。

脱开导线支架 2 。

脱开插头连接 3 ，并将后座监视器 4 从前部座椅 1 上取下。

4 –

拆下前部座椅

有更多信息。

警告

燃爆式部件。

有致命伤害危险！

只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。

替换受损或掉落的部件。

更多信息参见：72 00 操作气体发生器部件的安全规定。

将前部座椅向前和向上调整到底。

松开螺栓 1 。

抽出固定片 2 。

松开螺栓 1 。

将前部座椅向后调。

从侧面脱开盖板 1 并向前取下。

松开螺栓 1 。

▶ 断开所有蓄电池负极导线

有更多信息。

参见更多信息。

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

4 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

4 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

4 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

4 –

拆下和连接蓄电池负极导线（插件式混合动力电动车辆）

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

◀

有损坏危险

划伤。

工具和边缘锋利的部件可能会导致划伤。

保护工作范围。

小心地操作工具和部件。

用保护罩盖遮盖车门槛。

将前部座椅 1 向后调整。

脱开区域 2 中的插头连接。

有损坏危险

较重的部件。

较重的部件可能导致人员受伤和损坏。

由一名或多名辅助人员拆卸和安装较重的部件。

在辅助人员帮助下取出前部座椅 1 。

5 –

拆卸前部座椅上的前部盖板

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

松开锁止件 2 上的盖板 1 。

将盖板 1 在夹子 2 处松开。

将盖板 1 在区域 3 松脱并取下。

6 –

拆卸前部座椅上的外部盖板

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

将盖板 1 从夹子 2 处松开。

松开并取下区域 3 处锁止件上的盖板 1 。

7 –

拆卸前部座椅上的内部盖板

如有必要，取下盖板 2 的电缆。

工作范围覆盖盲铆钉 1 。

钻掉盲铆钉 1 。

将盖板 2 朝箭头方向在区域 3 中的导向件上抽出。

去除盲铆钉残留物。

8 –

拆下前部座椅靠背的后面板

松开螺栓 1 。

在夹子上松开并拆卸区域 3 内的盖板 2 。

松开螺栓 1 。

向上推动并从夹子 3 中抽出后面板 2 。

取下后面板 2 并脱开现有的插头连接。

9 –

拆卸后座监视器的定位件

脱开插头连接 1 。

松开螺栓 2 。

拆卸后座监视器 3 的定位件。

10 –

拆卸置物板的定位件

脱开区域 1 的插头连接并松脱导线支架。

松开螺栓 2 。

拆卸置物板 3 的定位件。

11 –

拆卸前部座椅上的头枕

略微张开夹子 1 ，将头枕 2 从驱动装置 3 上拉出。

一旦拆下头枕，头枕调整装置的驱动装置 3 必须替换。

向上拆卸靠背上的头枕 2 。

脱开插头连接 1 。

将锁止凸耳 2 解除联锁并将驱动装置 3 朝箭头方向移动。

向下抽出头枕调整装置的驱动装置 3 。

12 –

松开前部座椅的靠背套和软垫部分

将座椅加热装置的插头连接解除联锁并脱开。

将电缆 1 从座椅机械机构中抽出。

取下靠背套 1 （位于区域 2 ）。

取下靠背套 1 的绲边 2 。

松开区域 3 内的夹子。

将靠背套 1 从后部座椅靠背上松开并向前折叠。

必要时脱开现有插头连接。

核心任务

13 –

拆卸头枕调整驱动装置

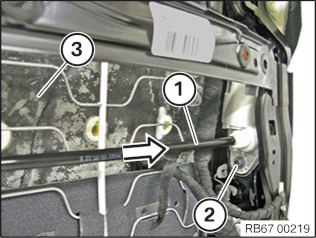

将轴 1 解除联锁并沿箭头方向从定位件中拉出。

松开螺母 2 。

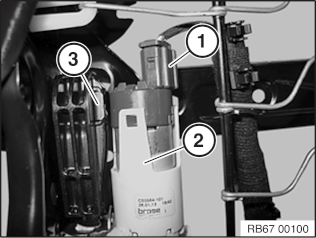

解除联锁并脱开插头连接 1 。

拉出夹子 3 。

取下头枕调整驱动装置 2 。

14 –

替换靠背顶部调整装置的驱动装置时：改装靠背顶部调整装置的传动机构

向内松脱盖板 1 。

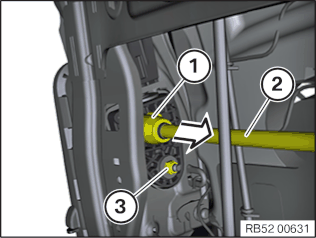

将轴 2 沿箭头方向从靠背顶部调整装置的传动机构中拉出。

松开螺母 3 ，取下垫圈。

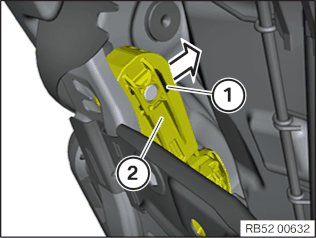

拉出夹子 1 。

拆下靠背顶部调整装置的传动机构 2 。

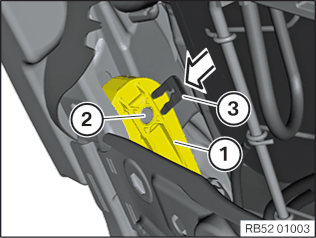

旋转主轴 3 ，直至将新靠背顶部调整装置的驱动装置 1 的尺寸 A 调整为靠背顶部调整装置的传动机构 2 的尺寸。

插入头枕调整变速箱 1 。

将销 2 用夹子 3 固定。

插入螺母 3 及垫圈并拧紧。

靠背顶部调整装置的传动机构安装在后部座椅靠背上

螺母

拧紧力矩

8 Nm

将轴 2 沿箭头方向插入靠背顶部调整装置的传动机构中。

嵌入盖板 1 。

15 –

安装头枕调整驱动装置

正确定位头枕调整驱动装置 2 。

推入夹子 3 。

连接插头 1 并锁紧。

拧紧螺母 2 。

靠背顶部调整装置的传动机构安装在后部座椅靠背上

螺母

拧紧力矩

8 Nm

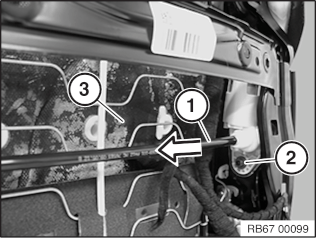

沿箭头方向将轴 1 推入定位件中并联锁。

▶ 检查前部座椅的座椅功能

专用工具 0 496 519 (61 4 150) 将车辆电线束和拆下的前排座椅相连。

通过前排座椅操纵装置检查座椅功能。

◀

后续工作

16 –

固定前部座椅的靠背套和软垫部分

必要时，连接已有的插头连接。

插入并定位靠背骨架上的靠背套 1 。

将靠背套 1 的绲边 2 嵌入到靠背骨架上。

将靠背套 1 在区域 2 内嵌入。

将标记区域内的座套 1 用新的夹子 2 和专用工具 0 492 668 (52 0 050) 固定在靠背骨架上。

将靠背套 1 在区域 2 内嵌入。

将电缆 1 穿入到座椅机械机构并固定。

连接座椅加热装置的插头连接并联锁。

17 –

安装前部座椅上的头枕

更新头枕调整装置的驱动装置 3 。

零件：头枕调整装置驱动装置。

将驱动装置 3 插入座椅靠背并定位。

沿箭头方向移动驱动装置 3 ，直到锁止凸耳 2 安全联锁。

连接插头 1 。

将头枕 2 从上方装入靠背。

将头枕 2 装入驱动装置 3 中。

必须能感觉到夹子 1 嵌入。

检查头枕 2 在夹子 1 中的正确位置。

检查

通过拉拔试验检查头枕是否正确嵌入。

通过手作用力将头枕向上拔下。

结果

无法拔下头枕。

措施

继续安装。

18 –

安装置物板的定位件

定位置物板 3 的定位件。

拧紧螺栓 2 。

连接区域 1 的插头连接并嵌入导线支架。

19 –

安装后座监视器的定位件

定位后座监视器 3 的定位件。

拧紧螺栓 2 。

连接插头 1 。

20 –

安装前部座椅靠背的后面板

连接现有的插头连接。

将后面板 2 从上方插入夹子 3 中，并进行定位。

拧紧螺栓 1 。

将区域 3 内夹子上的盖板 2 嵌入。

拧紧螺栓 1 。

21 –

安装前部座椅上的内部盖板

检查盖板 2 的导向件 1 是否损坏，必要时更换盖板。

将盖板 2 沿箭头方向用导向件穿入区域 3 。

更换盲铆钉 1 。

零件：盲铆钉

将盖板 2 用盲铆钉 1 固定在座椅机械机构上。

如有必要，将电缆嵌入盖板 2 。

22 –

安装前部座椅上的外部盖板

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

定位盖板 1 ，并将其嵌入区域 3 。

将盖板 1 在夹子 2 上嵌入。

23 –

将盖板前部安装到前部座椅上

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

定位盖板 1 ，并将其嵌入区域 3 。

将盖板 1 嵌入夹子 2 。

将盖板 1 嵌入到卡子 2 中。

24 –

安装前部座椅

有更多信息。

警告

燃爆式部件。

有致命伤害危险！

只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。

替换受损或掉落的部件。

更多信息参见：72 00 操作气体发生器部件的安全规定。

有损坏危险

划伤。

工具和边缘锋利的部件可能会导致划伤。

保护工作范围。

小心地操作工具和部件。

用保护罩盖遮盖车门槛。

有损坏危险

较重的部件。

较重的部件可能导致人员受伤和损坏。

由一名或多名辅助人员拆卸和安装较重的部件。

在辅助人员的帮助下将前部座椅 1 抬到车辆内。

将前部座椅 1 向后调整。

连接区域 2 内的插头。

检查所有插头连接的完整性，位置是否正确，以及必要时检查正确的锁止。

▶ 连接所有蓄电池负极导线

有更多信息。

参见更多信息。

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

24 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

24 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

24 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

拆下和连接蓄电池负极导线（插件式混合动力电动车辆）

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

24 –

连接和断开蓄电池负极导线

6120900

24 –

连接和断开蓄电池负极导线

◀

将前部座椅向后调。

拧紧螺栓 1 。

车身上的前部座椅

圆柱头螺钉

拧紧力矩

42 Nm

将盖板 1 从前部推上并从侧面嵌入。

将前部座椅向前和向上调整到底。

拧紧螺栓 1 。

车身上的前部座椅

圆柱头螺钉

拧紧力矩

42 Nm

插入固定片 2 。

拧紧螺栓 1 。

固定片装到座椅机械机构上

半圆头埋头螺钉

拧紧力矩

42 Nm

25 –

安装后座显示器

技术信息

固定部件以防滑落。

将后座监视器 4 定位到前部座椅 1 的背面。

将导线支架 2 后部嵌入到后座监视器 4 中。

连接和锁定插头连接 3 。

将盖板 3 后部放置到后座监视器 1 上。

嵌入盖板 3 的卡子 2 。

旋转后座监视器 1 。

将齿轮 1 沿箭头方向经由导向件 3 穿入。

正确定位后座监视器 3 。

拧紧后座监视器 2 上的后部螺栓 1 。

后座监视器安装到支架上

螺栓

拧紧力矩

1,2 Nm

将后座监视器 1 在前部座椅 2 的背面通过按钮操作装入。

26 –

安装后座显示器

技术信息

固定部件以防滑落。

将后座监视器 4 定位到前部座椅 1 的背面。

将导线支架 2 后部嵌入到后座监视器 4 中。

连接和锁定插头连接 3 。

将盖板 3 后部放置到后座监视器 1 上。

嵌入盖板 2 的卡子 3 。

旋转后座监视器 1 。

将齿轮 1 沿箭头方向经由导向件 3 穿入。

正确定位后座监视器 3 。

将后部螺栓 1 在后座监视器 2 上拧紧。

后座监视器安装到支架上

螺栓

拧紧力矩

1,2 Nm

将后座监视器 1 在前部座椅 2 的背面上收回。

27 –

安装置物板

将野餐桌 1 与轴 2 插入前部座椅 4 背面的导向件 3 中。

将前部座椅 4 背面的野餐桌 1 正确定位。

将前部座椅 4 背面用塑料胶带 3 覆盖。

拧紧野餐桌 2 下方的螺栓 1 。

野餐桌安装到前部座椅上

拧紧扭矩

6 Nm

将前部座椅 2 背面的野餐桌 1 完全缩回。

28 –

初始化电动座椅调整驱动装置

技术信息

初始化设置时将探测并储存各个电动座椅调整驱动装置的极限位置。

进行初始化设置：更新座椅调整驱动装置后以及更新/编程座椅调整装置的控制单元后。

通过操纵装置将相应的座椅调整驱动装置移动到两个极限位置上。
