51 21 170
拆卸、安装或替换左前或右前外拉手
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
2
车门把手的紧固螺栓
螺栓
拧紧力矩
2
Nm

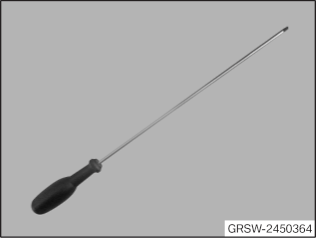

专用工具概述
2 450 364
星形
用于
1
2
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 21 170
拆卸、安装或替换左前或右前外拉手
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
核心任务
1
–
拆卸车门外拉手
注意
附图是示例性的。可能出现细节偏差。

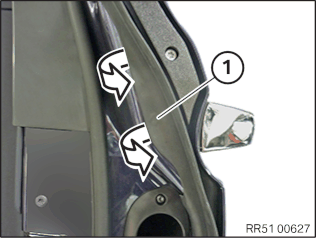

将密封条
1
翻向一侧。
将密封条
1
保持在侧面。

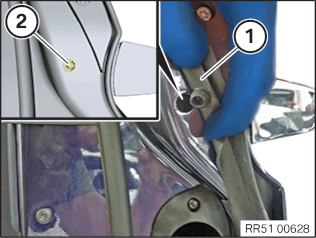

将紧固螺栓
2
用专用工具
2 450 364
从车门外拉手支架上松开。

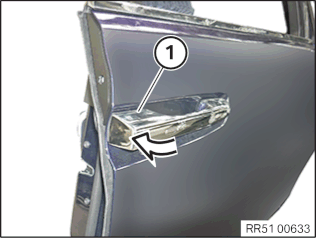

将车门外拉手
1
从后部开始从车门中抽出。

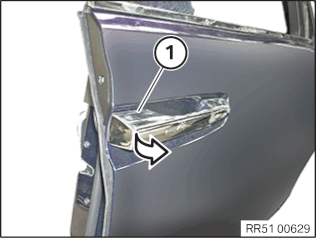

将车门外拉手
1
继续抽出。

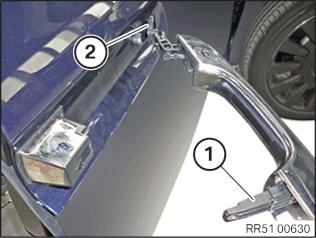

脱开插头连接
2
并取下车门外拉手
1
。
2
–
安装车门外拉手
注意
附图是示例性的。可能出现细节偏差。
连接插头连接
2
并穿入车门外拉手
1
。
将车门外拉手
1
从后部开始穿入到车门中的极限位置。
将紧固螺栓
2
用专用工具
2 450 364
拧紧在车门外拉手支架上，此时将密封条
1
保持在侧面。
车门把手的紧固螺栓
螺栓
拧紧力矩
2
Nm

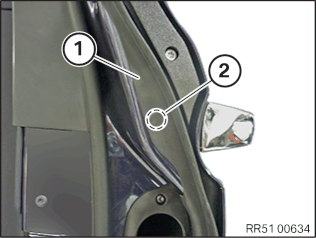

定位密封条
1
。
注意，密封条
1
在区域
2
内正确嵌入。
