拆卸和安装/更新前部保险杠饰件的架梁

工作概述

附加信息

维修手册

拧紧力矩

特殊工具

标准工具

技术数据

工作液

更多信息

零件

拧紧力矩概述

用于 13

前下部保险杠饰件的架梁装到垂直连接处

六角螺栓 M8x70

拧紧力矩

19 Nm

用于 13

前下部保险杠饰件的架梁装到垂直连接处

六角螺栓 M8x60

拧紧力矩

19 Nm

用于 14

将制动器通风道安装到保险杠支架和碰撞吸能件上

六角螺栓 M6x20

拧紧扭矩

5 Nm

用于 15 16

散热器安装到侧围架梁上

组合半圆头埋头螺钉

拧紧力矩

8 Nm

用于 17

散热器空气导管装到散热器支架上

螺栓 M6

拧紧力矩

8 Nm

用于 18

侧面下部盖板

热塑性塑料的六角螺栓

拧紧扭矩

2.6 Nm

用于 19

保险杠安装到侧围上

螺栓 M6X18

拧紧力矩

5 Nm

用于 19

底板饰件安装到保险杠上

螺栓

拧紧力矩

2,6 Nm

用于 20

轮罩盖

塑料螺母

拧紧力矩

2,6 Nm

用于 20

轮罩盖板拧紧到车身上

螺栓 M6x20

拧紧力矩

7,6 Nm

用于 20

轮罩盖

螺栓

拧紧力矩

2,6 Nm

用于 21

制动盘安装到前轮毂上

拧紧扭矩

16 Nm

用于 21

制动盘安装到后轮毂上

拧紧扭矩

16 Nm

用于 21

车轮螺栓

M14

旋入车轮螺栓并用手交叉均匀拧紧，以便对中轮辋。

用一个校准好的扭力扳手按规定的拧紧力矩交叉拧紧车轮螺栓。

以相同顺序检查全部车轮螺栓或重新拧紧至规定的拧紧力矩。

拧紧扭矩

140 Nm

检查

140 Nm

用于 22

散热器格栅盖板安装到车身上

螺栓 M5

拧紧力矩

6 Nm

专用工具概述

0 490 539 (00 9 322)

装配楔

用于 4

应用	（粘结剂用楔形件）
包含在工具/组件中	0 490 527
存放位置	单独
更新，通过
搭配
维修信息号	01 07 09 (530)

0 492 518 (36 1 300)

适配器

用于 4

应用	(车轮螺栓接口组件) 于松开和拧紧车轮螺栓。零件可通过电子零件目录订购，也见各个适配接口的备注文本。
包含在工具/组件中
存放位置	单独
更新，通过
搭配
维修信息号	01 27 04 (167)

项号	BMW 订货号	更新，通过	名称
6	0 495 221 (36 1 323)		车轮螺栓 (代号 30) 代码 39 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 259
6	0 495 222 (36 1 324)		车轮螺栓 (代码 31) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 544
6	0 495 223 (36 1 325)		车轮螺栓 (代码 32) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 545
6	0 495 224 (36 1 326)		车轮螺栓 (代码 33) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 546
6	0 495 225 (36 1 327)		车轮螺栓 (代码 34) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 547
6	0 495 226 (36 1 328)		车轮螺栓 (代码 35) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 340
6	0 495 227 (36 1 329)		车轮螺栓 (代码 36) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 341
6	0 495 228 (36 1 331)		车轮螺栓 (代码 37) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 342
6	0 495 229 (36 1 332)		车轮螺栓 (代码 38) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 343
6	0 495 230 (36 1 333)		车轮螺栓 (代码 40) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 344
6	0 495 231 (36 1 335)		补充不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。（用于车轮螺栓接口组件的补偿套件 36 1 300），组成：36 1 323 代码 30、36 1 324 代码 31、36 1 325 代码 32、36 1 326 代码 33、36 1 327 代码 34、36 1 328 代码 35、36 1 329 代码 36、36 1 331 代码 37、36 1 332 代码 38、36 1 333 代码 40、36 1 336 布置图标签
6	0 495 232 (36 1 336)		标签（标签）布置图，不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
6	0 495 233 (36 1 339)		箱子（箱子）包括布置图标签，不再以单件形式发货。
2	0 492 519 (36 1 301)		车轮螺栓 (代码 11) 可通过电子零件目录使用零件号码 36 13 1 181 241 单独订购。
2	0 492 520 (36 1 302)		车轮螺栓 (代码 12) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 242
2	0 492 521 (36 1 303)		车轮螺栓 (代码 13) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 243
2	0 492 522 (36 1 304)		车轮螺栓 (代码 14) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 244
2	0 492 523 (36 1 306)		车轮螺栓 (代码 16) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 246
2	0 492 524 (36 1 307)		车轮螺栓 (代码 17) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 247
2	0 492 525 (36 1 308)		车轮螺栓 (代码 18) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 248
2	0 492 526 (36 1 309)		车轮螺栓 (代码 19) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 249
2	0 492 527 (36 1 311)		车轮螺栓 (代码 20) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 250
2	0 492 528 (36 1 312)		车轮螺栓 (代码 31) 12/2004 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 544
2	0 492 529 (36 1 313)		车轮螺栓 (代码 32) 12/2004 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 545
2	0 492 530 (36 1 314)	0 495 224	车轮螺栓（代码 33），2004 年 12 月由 36 1 326 代替。（0 495 224），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 531 (36 1 315)	0 495 225	车轮螺栓（代码 34）2004 年 12 月由 36 1 327 代替。（0 495 225），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 532 (36 1 316)	0 495 226	车轮螺栓（代码 35），2004 年 12 月由 36 1 328 代替。（0 495 226），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 533 (36 1 317)	0 495 227	车轮螺栓（代码 36），2004 年 12 月由 36 1 329 代替。（0 495 227），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 534 (36 1 318)	0 495 228	车轮螺栓（代码 37），2004 年 12 月由 36 1 331 代替。（0 495 228），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 535 (36 1 319)	0 495 229	车轮螺栓（代码 38）2004 年 12 月由 36 1 332 代替。（0 495 229），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 536 (36 1 321)	0 495 221	车轮螺栓（代码 39）代码 30，2004 年 12 月由 36 1 323 代替。（0 495 221），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2	0 492 537 (36 1 322)	0 495 230	车轮螺栓（代码 40），2004 年 12 月由 36 1 333 代替。（0 495 230），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
10	0 493 534 (36 1 305)		车轮螺栓 (代码 15) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 245

2 344 011

工具

用于 21

应用	工具（轮毂接触刷），用于清洁轮辋（车轮着地面）与轮毂的连接。
包含在工具/组件中
存放位置
更新，通过
搭配
维修信息号	08 08 12 (872)

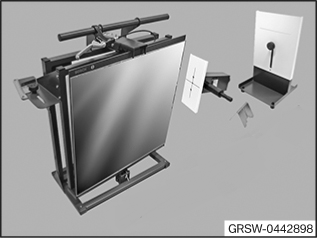

0 442 898

测量仪

用于 25

应用	ACC 调节装置。利用此调节装置可以在修理厂内调整安装在车辆内的 ACC 传感器。从 2021 年 11 月起由 83 30 5 A40 812 替代。
包含在工具/组件中
存放位置	单独
更新，通过
搭配
维修信息号	02 04 05 (208)

2 338 466

支架

用于 25

应用	用于替代支架 36 1 100 (0493771)。支架具备较长的导向销和延长的磁铁导轨。
包含在工具/组件中
存放位置	单独
更新，通过
搭配
维修信息号

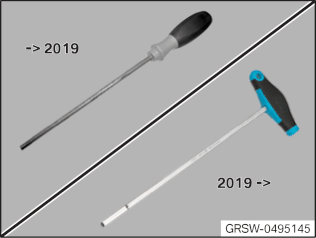

0 495 145 (66 3 150)

套筒扳手

用于 25

应用	(用于 ACC 传感器 2 的套筒扳手) 用于调整 ACC 传感器 2 - 扳手开口度 3.5，柄长 160 mm (HAZET 的套筒扳手自 2019 年起 230 mm)
包含在工具/组件中
存放位置	B52 C52
更新，通过
搭配
维修信息号	02 04 05 (208)

备用工具:

0 495 221 (36 1 323)

车轮螺栓

用于 4

应用	(代号 30) 代码 39 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 259
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 224 (36 1 326)

车轮螺栓

用于 4

应用	(代码 33) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 546
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 225 (36 1 327)

车轮螺栓

用于 4

应用	(代码 34) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 547
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 226 (36 1 328)

车轮螺栓

用于 4

应用	(代码 35) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 340
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 227 (36 1 329)

车轮螺栓

用于 4

应用	(代码 36) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 341
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 228 (36 1 331)

车轮螺栓

用于 4

应用	(代码 37) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 342
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 229 (36 1 332)

车轮螺栓

用于 4

应用	(代码 38) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 343
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

0 495 230 (36 1 333)

车轮螺栓

用于 4

应用	(代码 40) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 344
包含在工具/组件中	0 492 518
存放位置
更新，通过
搭配
维修信息号

概览：标准工具

技术数据概述

概览：消耗材料

零件

附加信息

51 11 060

拆卸和安装/更新前部保险杠饰件的架梁

一般信息

警告

升降台操作不当可能导致车辆从升降台上滑出。

有致命伤害危险！

注意用升降台抬起车辆的安全提示。

更多信息参见：00 ... 用升降台抬起车辆。

准备工作

1 –

拆卸车前盖密封条

将车前盖密封条 1 小心地拔下并且拆下。

2 –

拆卸发动机室内的盖板

松开膨胀铆钉 1 。

拆卸发动机室内的盖板 2 。

3 –

拆卸散热器格栅盖板

松开螺栓 1 。

将散热器格栅盖板 1 在夹子 2 处松开。

将散热器格栅盖板 1 在区域 3 中的锁止凸耳上松脱并拆卸下来。

4 –

拆下左前和右前车轮

注意

在左侧和右侧执行的工作步骤。

▶ 拆下车轮

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

将轮毂盖 1 用塑料楔 0 490 539 (00 9 322) 撬出。

当同时拆卸几个车轮时，应用粉笔在每只轮胎上标记各个轮胎是安装在哪个车桥、哪一侧的。

以交叉方式松开车轮螺栓(箭头)并拆下车轮。

松开和拧紧带安全代码的车轮螺栓时，必须使用工具套件 0 492 518 (36 1 300) （车轮螺栓接口套件）中合适的接口装置。

◀

5 –

拆卸前部轮罩盖的前部部件

注意

为了更清楚概览：示意图中有部分部件已隐藏。

松开螺母 1 。

松开螺栓 2 。

松开螺栓（箭头）。

拆卸前轮罩盖的前部部件 3 。

6 –

拆下前部保险杠饰件

松开螺栓 1 。

注意

在右侧和左侧执行的工作步骤。

松开螺栓 1 。

将电缆束 (PDC) 1 从固定装置 2 中松开。

解除联锁并脱开插头连接 3 。

将保险杠饰件 1 在区域 2 在卡子上松开并且和一名辅助人员一起取下。

7 –

拆卸下部两个盖板

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

▶ 拆卸下部盖板

松开螺栓 1 。

拆卸下部盖板 2 。

◀

8 –

拆卸附加冷却液散热器的两个空气导管

注意

在左侧和右侧执行的工作步骤。

▶ 拆下附加冷却液散热器的空气导管

松开螺栓 1 。

抽出附加冷却液散热器的空气导管 2 。

◀

9 –

部分松开附加冷却液散热器

松开螺栓 1 。

抽出附加冷却液散热器 2 并置于一侧。

冷却液循环不打开。

10 –

部分松开外置发动机油冷却器

松开螺栓 1 。

抽出外置发动机油冷却器 2 并置于一侧。

冷却液循环不打开。

11 –

拆卸两个制动器通风道

注意

在左侧和右侧执行的工作步骤。

▶ 拆下制动器通风道

松开螺栓 1 。

抽出制动器通风道 2 。

◀

核心任务

12 –

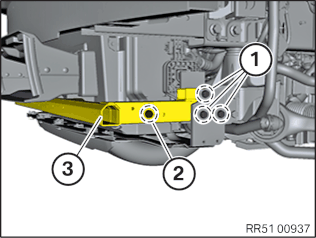

拆下下前部保险杠支架

注意

在左侧和右侧执行的工作步骤。

松开螺栓 1 。

松开螺栓 2 。

抽出保险杠支架 3 。

13 –

安装下前部保险杠支架

穿入保险杠支架 2 。

注意

在左侧和右侧执行的工作步骤。

拧紧螺栓 1 。

前下部保险杠饰件的架梁装到垂直连接处

六角螺栓 M8x70

拧紧力矩

19 Nm

拧紧螺栓 2 。

前下部保险杠饰件的架梁装到垂直连接处

六角螺栓 M8x60

拧紧力矩

19 Nm

后续工作

14 –

安装两个制动器通风道

注意

在左侧和右侧执行的工作步骤。

▶ 安装制动器通风道

穿入并且定位制动器通风道 2 。

拧紧螺栓 1 。

将制动器通风道安装到保险杠支架和碰撞吸能件上

六角螺栓 M6x20

拧紧扭矩

5 Nm

◀

15 –

部分安装外置发动机油冷却器

定位外置发动机油冷却器 2 。

拧紧螺栓 1 。

散热器安装到侧围架梁上

组合半圆头埋头螺钉

拧紧力矩

8 Nm

16 –

部分安装附加冷却液散热器

定位附加冷却液散热器 2 。

拧紧螺栓 1 。

散热器安装到侧围架梁上

组合半圆头埋头螺钉

拧紧力矩

8 Nm

17 –

安装附加冷却液散热器的两个空气导管

注意

在左侧和右侧执行的工作步骤。

▶ 安装附加冷却液散热器的空气导管

穿入并定位附加冷却液散热器的空气导管 2 。

拧紧螺栓 1 。

散热器空气导管装到散热器支架上

螺栓 M6

拧紧力矩

8 Nm

◀

18 –

安装下部两个盖板

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

▶ 安装下部盖板

定位下部盖板 2 。

拧紧螺栓 1 。

侧面下部盖板

热塑性塑料的六角螺栓

拧紧扭矩

2.6 Nm

◀

19 –

安装前部保险杠饰件

和一名辅助人员一起在车辆上定位保险杠饰件 1 。

将保险杠饰件 1 在区域 2 嵌入到卡子上。

注意

在右侧和左侧执行的工作步骤。

拧紧螺栓 1 。

保险杠安装到侧围上

螺栓 M6X18

拧紧力矩

5 Nm

连接插头 3 并锁紧。

将电缆束 1 嵌入固定装置 2 中。

拧紧螺栓 1 。

底板饰件安装到保险杠上

螺栓

拧紧力矩

2,6 Nm

20 –

安装前部轮罩盖的前部部件

注意

为了更清楚概览：示意图中有部分部件已隐藏。

定位前部轮罩盖的前部部件 3 。

拧紧螺母 1 。

轮罩盖

塑料螺母

拧紧力矩

2,6 Nm

拧紧螺栓 2 。

轮罩盖板拧紧到车身上

螺栓 M6x20

拧紧力矩

7,6 Nm

拧紧螺栓 (箭头)。

轮罩盖

螺栓

拧紧力矩

2,6 Nm

21 –

安装左前和右前车轮

注意

在左侧和右侧执行的工作步骤。

▶ 装上车轮

▷ 清洁制动盘和轮辋之间的接触面

技术信息

制动盘和轮辋之间的接触面必须洁净、无油和无油脂。否则在随后的时间点有车轮松动的危险。

用钻孔机和专用工具 2 344 011 清除接触面上的污垢、油脂残余物和锈蚀。

不允许用冲击式螺丝起子操作专用工具 2 344 011 。

清除接触面上的油脂。

消耗性材料

通用清洁器

20 l ,

罐

83192360981

如果在车轮螺栓孔区域内有油脂残余物，应拆卸并清洁制动盘。

用钻孔机和专用工具 2 344 011 清除接触面上的污垢、油脂残余物和锈蚀。

不允许用冲击式螺丝起子操作专用工具 2 344 011 。

清除接触面上的油脂。

消耗性材料

通用清洁器

20 l ,

罐

83192360981

检查制动盘固定螺栓 1 位置是否固定。

制动盘的固定螺栓 1 不允许在制动盘和轮辋之间的接触面 2 上突出。

制动盘安装到前轮毂上

拧紧扭矩

16 Nm

制动盘安装到后轮毂上

拧紧扭矩

16 Nm

在轮辋中的车轮中心对中件 1 上薄薄地涂一层油脂。

消耗性材料

制动摩擦衬块涂膏

* TU = Trade Unit。TU号码不可订购！仅用于清算目的。

3 g ,

袋

83192158851

100 g ,

管

83192158852

5 g ,

TU*

83230140233

◁

技术信息

在任何情况下都不得使用冲击式螺丝起子或电动旋具旋入和拧紧车轮螺栓。

轮辋必须均匀地紧贴在制动盘上。

使用非原装 BMW 车轮螺栓/轮辋时，由于收缩性可能需要拧紧车轮螺栓（注意制造商资料）。

不要在新的车轮螺栓上涂机油。

清洗车轮螺栓。

检查车轮螺栓和螺纹是否损坏，必要时更新车轮螺栓。

更新生锈的车轮螺栓。

零件：车轮螺栓

定位车轮，使阀门（箭头）朝下。

如下拧紧车轮螺栓（箭头）：

以对角方式手动旋入车轮螺栓。

以对角方式手动均匀拧紧车轮螺栓，以便轮辋定心。

用扭力扳手以对角方式拧紧车轮螺栓。

再次以对角方式拧紧所有车轮螺栓并检查。

车轮螺栓

M14

旋入车轮螺栓并用手交叉均匀拧紧，以便对中轮辋。

用一个校准好的扭力扳手按规定的拧紧力矩交叉拧紧车轮螺栓。

以相同顺序检查全部车轮螺栓或重新拧紧至规定的拧紧力矩。

拧紧扭矩

140 Nm

检查

140 Nm

安装轮毂盖 1 。

◀

22 –

安装散热器格栅盖板

检查区域 1 的锁止凸耳和区域 2 的夹子是否损坏，必要时更换。

定位散热器格栅盖板 1 并在区域 3 的锁止凸耳上嵌入。

将散热器格栅盖板 1 嵌入夹子 2 。

拧紧螺栓 1 。

散热器格栅盖板安装到车身上

螺栓 M5

拧紧力矩

6 Nm

23 –

安装发动机室内的盖板

定位发动机室内的盖板 2 。

固定膨胀铆钉 1 。

24 –

安装车前盖密封条

定位并且按压车前盖密封条 1 。

25 –

调整前部雷达传感器 (FRS)

有更多信息。

技术信息

关于调整ACC传感器的提示是本维修手册的基础，务必要遵守。

更多信息参见：66 31 ... 调整ACC传感器的提示

技术信息

如果存在故障记录“传感器失调”，并且通过调整螺钉不能正确调整传感器，则怀疑存在前部损坏。

在这种情况下，必须仔细检查车辆的损坏。必要时必须更新损坏的部件。接下来重新设置 ACC 传感器。

损坏/弯曲变形的支架提示车辆存在机械方面的使用不当，并且不应作为保修案件进行结算。

▶ 检查车辆和部件是否损坏

检查

在可视区域内开展精确的目检：

损坏

变形

结果

损坏或者变形。

措施

识别并且更新损坏、变形的车辆零件。

结果

没有损坏或者变形

措施

调整前部雷达传感器 (FRS)。

◀

准备好专用工具 0 442 898 和 2 338 466 。

根据随附的操作说明安装专用工具。

连接诊断系统。

服务功能

驾驶员辅助系统

前部雷达传感器 (FRS)

前部雷达传感器 (FRS) 试运行

注意

附图是示例性的。可能出现细节偏差。

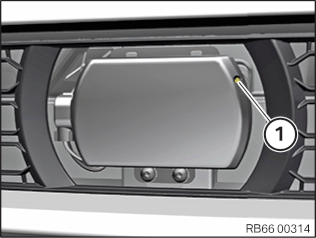

为了调整前部雷达传感器 (FRS)，将螺栓 1 用专用工具 0 495 145 (66 3 150) 扭转。
