64 53 521
更新安全压力开关 (未抽吸、抽真空和加注)
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
7
安全压力开关
拧紧力矩
10,8
Nm
用于
8
前部横向连接上的车顶撑杆
六角螺栓 M10X85
拧紧扭矩
56
Nm
用于
9
车顶撑杆安装到车身（外部）
六角螺栓 M12X1.5 X75
拧紧力矩
100
Nm
用于
9
车顶撑杆安装到车身（内部）
六角螺栓 M12X1.5 X110
拧紧力矩
100
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 64 52 ... 打开制冷剂循环回路和更换部件的提示 |
1
12
|
维修手册
用于
| 64 50 010 对空调器进行抽吸、抽真空和加注 |
1
12
|
| 64 50 010 抽吸、抽真空和加注冷暖空调 (R134a) |
1
12
|
| 64 50 010 冷暖空调抽排制冷剂、抽真空及充注制冷剂 (R 134a) |
1
12
|
| 64 50 ... 关于空调修理工作的提示 |
1
12
|
| 64 50 010 抽吸、抽真空和加注冷暖空调 (R1234yf) |
1
12
|
| 64 50 ... 使用制冷剂 R1234yf 的安全提示 |
1
12
|
| 64 50 ... 操作制冷剂 R134a 的安全提示 |
1
12
|
| 64 50 ... 操作冷冻油的安全提示 |
1
12
|
零件
附加信息
64 53 521
更新安全压力开关
(未抽吸、抽真空和加注)
(未抽吸、抽真空和加注)
一般信息
技术信息
无车顶撑杆/前端支撑杆或拉杆不允许行驶。
准备工作
1
–
排放冷暖空调
有更多信息。
参见更多信息。
2
–
拆卸车前盖密封条
将车前盖密封条
1
小心地拔下并且拆下。
3
–
拆卸发动机室内的盖板
松开膨胀铆钉
1
。
拆卸发动机室内的盖板
2
。
4
–
拆卸前悬挂托架
技术信息
无车顶撑杆/前端支撑杆或拉杆不允许行驶。
松脱盖板
1
。
松开螺栓
1
和
2
。
拆卸车顶撑杆
3
。
5
–
拆下左侧前悬挂托架
松开螺栓
1
。
不要松开螺栓
2
，只是将谐振器从橡胶件中穿出。
拆卸车顶撑杆
3
。
核心任务
6
–
拆卸安全压力开关
注意
空调内的剩余压力。
受伤危险！
脱开制冷剂管路时戴好防护眼镜和防护手套。
用密封塞密封制冷剂管路。

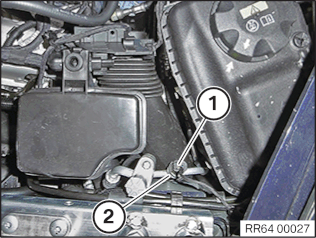

解除联锁并脱开插头连接
1
。
松开安全压力开关
2
。
7
–
安装安全压力开关
正确定位和拉紧安全压力开关
2
。
安全压力开关
拧紧力矩
10,8
Nm
连接插头
1
并锁紧。
后续工作
8
–
安装左侧车顶撑杆
定位车顶撑杆
3
。
将谐振器穿入螺栓橡胶
2
中。
拧紧螺栓
1
。
前部横向连接上的车顶撑杆
六角螺栓 M10X85
拧紧扭矩
56
Nm
9
–
安装车顶撑杆
技术信息
无车顶撑杆/前端支撑杆或拉杆不允许行驶。
定位车顶撑杆
3
。
拧紧螺栓
2
。
车顶撑杆安装到车身（外部）
六角螺栓 M12X1.5 X75
拧紧力矩
100
Nm
拧紧螺栓
1
。
车顶撑杆安装到车身（内部）
六角螺栓 M12X1.5 X110
拧紧力矩
100
Nm
定位并且嵌入盖板
1
。
10
–
安装发动机室内的盖板
定位发动机室内的盖板
2
。
固定膨胀铆钉
1
。
11
–
安装车前盖密封条
定位并且按压车前盖密封条
1
。
12
–
对冷暖空调抽真空和加注制冷剂
有更多信息。
参见更多信息。
