65 50 531
更换电视模块
（车辆诊断后）
（车辆诊断后）
一般信息
有损坏危险
静电放电。
电气组件损坏或毁坏。
直至安装前，电气组件的原包装不得损坏。如需寄回，也只允许使用原包装。已拆卸的部件应立即进行包装。
注意关于使用相应专用工具 12 7 060 的用户提示。
只能接触电气元件的壳体。不得直接接触线脚和插座！
穿上绝缘服和防静电鞋（带 ESD 标志）。
更多信息参见：61 35 ... ESD 保护（静电放电）提示
61 35 ... 有关 ESD 保护的提示 (静电放电)
准备工作
1
–
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
2
–
拆下行李箱底板饰板
翻起行李箱底板饰件
1
。
松开螺栓
2
。
拉出导向件
1
上的行李箱底板饰件
3
。
脱开卡子
2
。
拆下行李箱底板饰板
3
。
3
–

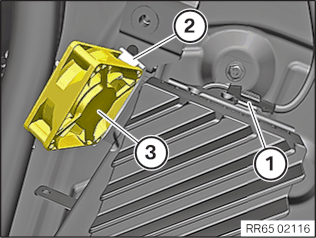

拆下风扇
解除联锁并脱开插头
1
。
将卡子
2
解除联锁。
抽出并且拆卸风扇
3
。
4
–

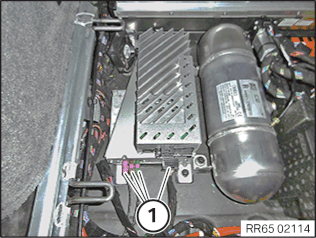

拆卸音频功率放大器

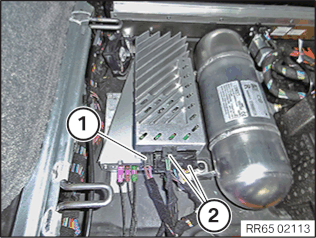

首先解除联锁并脱开插头连接
1
。
解除联锁并脱开插头连接
2
。
将插头连接
1
解除联锁并脱开。

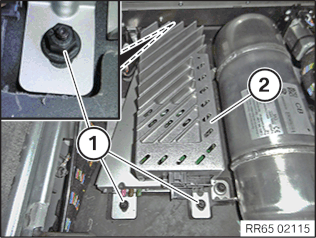

松开塑料螺母
1
。
完整拆卸音频功率放大器
2
与支架。
核心任务
5
–

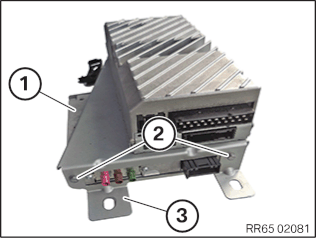

拆下 TV 模块
松开支架
3
上电视模块
1
的螺栓
2
。
拧紧支架
3
上的螺栓
2
。
将电视模块
1
从支架
3
中拆卸并取出。
6
–

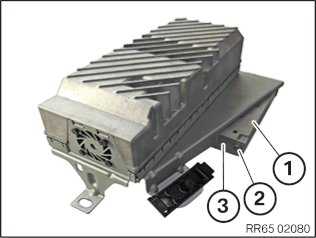

安装 TV 模块
将电视模块
1
安装在支架
3
中并正确定位。
拧紧螺栓
2
（位于支架
3
）。
TV 模块
M5
拧紧扭矩
3
Nm
拧紧支架
3
上电视模块
1
的螺栓
2
。
TV 模块
M5
拧紧扭矩
3
Nm
后续工作
7
–
安装音频功率放大器
更新塑料螺母
1
。
零件：
塑料螺母。
将音频功率放大器
2
完整地和支架一起安装并且定位。
拧紧螺母
1
。
支架安装到车身上
螺母
拧紧力矩
2,6
Nm
连接并联锁插头连接
1
。
首先连接并且联锁插头连接
2
。
连接并联锁插头连接
1
。
8
–
安装风扇
穿入并且正确定位风扇
3
。
将卡子
2
在风扇
3
上嵌入。
连接插头
1
并锁紧。
正确定位插头
1
。
9
–
安装行李箱底板饰件
将行李箱底板饰件
3
正确定位并安装到导向件
1
上。
嵌入卡子
2
。
翻起行李箱底板饰件
1
。
拧紧螺栓
2
。
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
10
–
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
