52 25 390
拆卸和安装 / 更新左后或右后头枕
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
7
8
后部座椅安装到车身上
螺栓
66
Nm
用于
7
8
后部座椅安装到车身上
螺栓 M8
拧紧力矩
28
Nm
用于
7
8
后部座椅安装到车身上
六角螺母
拧紧力矩
19
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
52 25 390
拆卸和安装 / 更新左后或右后头枕
一般信息
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
–
拆卸座椅面
有损坏危险
安全带损坏。
如果拆下座椅面，安全带可能会被座椅机械机构损坏。
拆除座椅面时不得操作座椅调整装置（除非另有说明）。
将座椅面完全向前和向上调整。
将座椅面
1
向上从卡子中松脱。
将弹簧夹圈
1
向外（车门侧）沿箭头方向从座椅机械机构中撬出。
将弹簧夹圈
1
向内（通道侧）沿箭头方向从座椅机械机构中撬出。
▶ 松开座椅面卡钩
沿箭头方向松开卡钩
1
，并将座椅面
2
向上折叠。
◀
▶ 松开座椅面卡钩
将卡钩
1
按压在拉线
2
上，从而将其松开，并将座椅面
3
向上折叠。
◀
解除联锁并脱开所有插头连接。
带主动式座椅的选型：
在标记位置将插塞连接
2
压到一起，将导线
3
以轻微的上下运动彼此拉开。
请注意，在拆卸座椅面后不要操纵座椅调整装置。
2
–
拆卸座椅
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

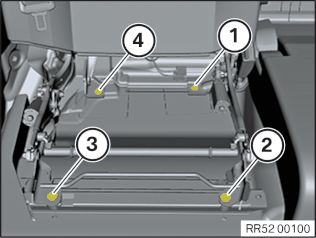

松开螺栓
1
至
4
。
在区域
2
中，将盖板
1
从尼龙搭扣向内松开。
将盖板
1
从座椅机械机构向上取下。
松开螺母
1
至
3
。
松开螺栓
1
。
解锁并脱开标记区域内的插头连接
2
。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
取下座椅。
3
–
拆卸后部座椅上的后面板

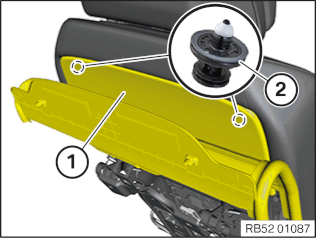

小心地松开夹子
2
上的后面板
1
。
向上抽出后面板
1
。
核心任务
4
–
拆下头枕

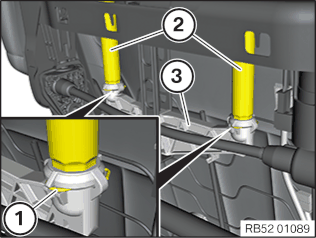

将夹子
1
用合适的工具割断并移除。
一旦拆下头枕，头枕调整装置的驱动装置
3
必须替换。
将头枕
2
向上从驱动装置
3
中取下并且从后座椅靠背中拆卸。
取下并向上折叠后部座椅靠背
1
（区域
2
中）的座套。

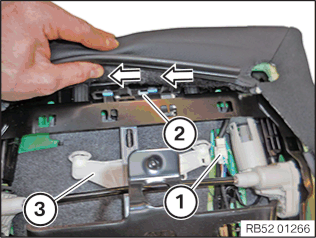

脱开插头连接
1
。
将锁止凸耳
2
解锁并将驱动装置
3
朝箭头方向推。
向下抽出头枕调整装置的驱动装置
3
。
5
–
安装头枕
更新头枕调整装置的驱动装置
3
。
零件：
头枕高度调整驱动装置
将驱动装置
3
插入后部座椅靠背并定位。
沿箭头方向推驱动装置
3
，直到锁止凸耳
2
牢固联锁。
连接插头
1
。
定位并嵌入区域
1
中的后部座椅靠背
2
套。
将头枕
2
从上方装入后部座椅靠背。
将头枕
2
嵌入驱动装置
1
的夹子
3
中。
必须能感觉到夹子
1
嵌入。
检查头枕
2
在夹子
1
中的正确位置。
检查
通过拉拔试验检查头枕是否正确嵌入。
通过手作用力将头枕向上拔下。
结果
无法拔下头枕。
措施
继续安装。
后续工作
6
–
在后部座椅上安装后面板

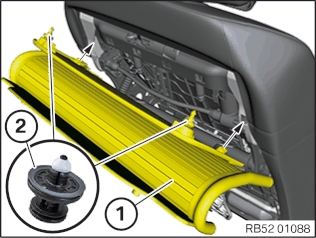

将带下部导向件的后面板
1
装入后部座椅靠背。
将带夹子
2
的后面板
1
嵌入后部座椅靠背。
7
–
安装右侧座椅
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将座椅插入车辆。
连接并联锁所有插头连接
2
。
拧紧螺栓
1
。
后部座椅安装到车身上
螺栓
66
Nm
注意
注意下列详细说明。
按照顺序
1
、
2
、
3
和
4
拧紧螺栓。
后部座椅安装到车身上
螺栓 M8
拧紧力矩
28
Nm
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
按照顺序
1
、
2
和
3
拧紧螺母。
后部座椅安装到车身上
六角螺母
拧紧力矩
19
Nm
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将盖板
1
从上方嵌入座椅机械机构。
将盖板
1
在区域
2
内用尼龙搭扣固定。
8
–
安装左侧座椅
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
将座椅插入车辆。
连接并联锁所有插头连接
2
。
拧紧螺栓
1
。
后部座椅安装到车身上
螺栓
66
Nm
注意
注意下列详细说明。
按照顺序
1
、
2
、
3
和
4
拧紧螺栓。
后部座椅安装到车身上
螺栓 M8
拧紧力矩
28
Nm
按照顺序
1
、
2
和
3
拧紧螺母。
后部座椅安装到车身上
六角螺母
拧紧力矩
19
Nm
将盖板
1
从上方嵌入座椅机械机构。
将盖板
1
在区域
2
内用尼龙搭扣固定。
9
–
保护安全带(针对5座车)
有损坏危险
安全带损坏。
如果拆下座椅面，安全带可能会被座椅机械机构损坏。
拆除座椅面时不得操作座椅调整装置（除非另有说明）。
拆卸左侧后部座椅之后：将安全带
1
绕过中间扶手。
安全带
1
不可被座椅机械机构
2
卡住。
在拆卸右侧/中间后部座椅后：将带锁扣总成的安全带
3
置于一侧。
带锁口总成的安全带
3
不可被座椅机械机构
2
卡住。
10
–
安装座椅面
▶ 检查安全带（对于 5 座车款）
有损坏危险
安全带损坏。
如果拆下座椅面，安全带可能会被座椅机械机构损坏。
拆除座椅面时不得操作座椅调整装置（除非另有说明）。
检查所有安全带
1
和带锁扣总成的安全带
3
是否损坏，必要时更新。
安全带
1
和带锁扣总成的安全带
3
不得被座椅机械机构
2
卡住。
◀
具有按摩座椅的装备系列：
如图所示定位座椅面
1
。
检查插塞连接
2
是否损坏，必要时更新。
将导线
3
插接在一起，并注意插塞连接
2
的正确嵌入。
将所有插头与座椅面连接。
安装座椅面。
▶ 检查座椅面卡钩
检查座椅面
1
的卡钩
2
是否处在正确位置。
◀
将卷簧夹圈
1
首先嵌入座椅机械机构定位件
2
内部（变速箱传动轴盖板侧）。
之后，将卷簧夹圈
1
嵌入座椅机械机构定位件
2
外部（车门侧）。
注意卷簧夹圈
1
在定位件
2
中的正确位置。
将安全带锁扣穿入座椅面。
从上部嵌入座椅面
1
。
将安全带
1
在后部座椅靠背
2
与座椅面
3
之间定位并调整。
