拆卸和安装/更换真空管路
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
18
电缆盒安装到气缸盖罩 / 气缸盖上
M6
拧紧扭矩
10
Nm
用于
19
进气管装到气缸盖上 M7
螺母 M7
拧紧扭矩
13
Nm
用于
20
吸气装置装到进气管上 M6 T30
M6x25
10
Nm
用于
20
标准螺栓连接M6
M6
拧紧扭矩
8
Nm
用于
23
26
增压空气冷却器安装到进气集气箱上
M6
拧紧扭矩
10
Nm
用于
24
27
节气门安装到空气导管上
M6x55
拧紧扭矩
10
Nm
用于
24
27
节气门阀体安装到增压空气冷却器上
圆头螺钉 M6x22
拧紧力矩
10
Nm
用于
24
27
增压空气软管安装到增压空气管和节气门阀体上
软管夹圈
拧紧力矩
3
Nm
用于
24
27
节气门支架安装到气缸盖罩上
组合式半圆头埋头螺钉 M6x27
拧紧力矩
10
Nm
用于
24
27
增压空气冷却器安装到进气集气箱上
M6
拧紧扭矩
10
Nm
用于
25
28
空气滤清器壳下部件安装到气缸盖罩上
M6
拧紧扭矩
10
Nm
用于
25
28
进气滤清器壳安装到纯空气管道上
夹箍
拧紧扭矩
3
Nm
用于
25
28
进气滤清器壳上部件连接到进气滤清器壳下部件上
拧紧扭矩
2
Nm
用于
25
28
导线支架安装到进气消音器壳上
拧紧扭矩
4.6
Nm
用于
27
燃油箱排气管装到吸气装置上
热塑性塑料半圆头埋头螺钉
拧紧力矩
3
Nm
用于
29
30
前部横向连接上的车顶撑杆
六角螺栓 M10X85
拧紧扭矩
56
Nm
用于
34
车顶撑杆安装到车身（外部）
六角螺栓 M12X1.5 X75
拧紧力矩
100
Nm
用于
34
车顶撑杆安装到车身（内部）
六角螺栓 M12X1.5 X110
拧紧力矩
100
Nm
专用工具概述
0 496 646 (11 4 410)
套筒扳手
用于
15
20
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
11 66 020
拆卸和安装/更换真空管路
一般信息
准备工作
1
–
拆卸前悬挂托架
技术信息
无车顶撑杆/前端支撑杆或拉杆不允许行驶。
松脱盖板
1
。
松开螺栓
1
和
2
。
拆卸车顶撑杆
3
。
2
–
拆下隔音板
有损坏危险
隔音板损坏。
拆卸时猛烈拉扯或在安装时过度用力会导致隔音盖板断裂。
小心拆卸和安装隔音盖板。
依次拆卸和安装球面轴颈上的快装连接器。
仅在温度为
>20 °C
时拆卸和安装隔音盖板。
在安装时只可以用蒸馏水作为辅助工具，不可以使用润滑剂。
类型 A：
向上松脱并取下隔音板
1
。
类型 B：
向上松脱并取下隔音板
1
。
3
–
拆卸车前盖密封条
将车前盖密封条
1
小心地拔下并且拆下。
4
–
拆卸发动机室内的盖板
松开膨胀铆钉
1
。
拆卸发动机室内的盖板
2
。
5
–
拆下左侧前悬挂托架
松开螺栓
1
。
不要松开螺栓
2
，只是将谐振器从橡胶件中穿出。
拆卸车顶撑杆
3
。
6
–
拆下右侧前悬挂托架
松开螺栓
1
。
不要松开螺栓
2
，只是将谐振器从橡胶件中穿出。
拆卸车顶撑杆
3
。
7
–
拆下左侧进气滤清器壳
前提
点火开关已关闭。
解锁锁止件
1
和
2
，并拔下燃油箱排气管
3
。
抽出并拆卸燃油箱排气管
3
。
松开螺栓
1
。
将导线支架
2
从进气消音器壳上松开。
沿虚线
1
松开螺栓。
拆下进气滤清器壳上部分
2
。
松开并拔出插头
1
。
松开进气消音器壳的夹子
2
并将电缆置于一侧。
松开纯空气管道上进气消音器壳下方的夹箍
1
。
拆下空气滤清器滤芯
1
。
注意密封件
2
的正确位置。
将锁止件（箭头）解除联锁并从进气消音器壳上拔下进气管道
1
。
松开螺栓
1
。
将空气滤清器壳下部件
2
向上从橡胶支座和纯空气管道中拔下并拆卸。
8
–
卸下整个或部分左侧节气门体
▶ 拆卸左侧节气门壳体 。
将导线 从支架
1
中松脱。
松脱导线支架
2
。
松开螺栓
1
。
拔下燃油箱排气管
2
。
松开软管夹圈
1
。
规格 1：
松开螺栓
1
和
2
。
将节气门体
3
与空气道
4
向上拔下。
规格 2：
松开螺栓
1
。
松开螺栓
2
。
将节气门体
4
向上和橡胶支座
3
一起从销上拔下。
沿箭头方向向上拔下节气门体
4
与空气道
5
。
解除联锁并脱开插头连接
1
。
拆卸节气门体
2
与空气道。
◀
▶ 拆下部分增压空气冷却器和左侧的节气门体
解锁插头
1
并从压力传感器上拔下。
将导线支架
2
向上从橡胶支座上拔下，然后置于一侧。
将燃油箱排气管
1
解锁并且拔下。
将导线从支架
2
中松脱。
松开软管夹圈
1
。
松开夹子2并将电缆置于一侧。
解除联锁并脱开插头连接
3
。
松开螺栓
1
。
松开螺栓
1
。
将左侧的增压空气冷却器
3
与节气门体一起从橡胶支座
2
上拔下，并将其置于一旁。
◀
9
–
部分松开左侧增压空气冷却器
松开螺栓
1
。
将左侧增压空气冷却器置于一侧，并且必要时用合适的工具固定。
10
–
拆下右侧进气滤清器壳
松开夹子(箭头)。
将导线支架
1
从进气消音器壳上松开。
松开螺栓
1
。
将导线支架
2
从进气消音器壳上松开。
沿虚线
1
松开螺栓。
拆下进气滤清器壳上部分
2
。
拆下空气滤清器滤芯
1
。
注意密封件
2
的正确位置。
松开并拔出插头
1
。
松开进气消音器壳的夹子
2
并将电缆置于一侧。
松开纯空气管道上进气消音器壳下方的夹箍
1
。
将锁止件（箭头）解除联锁并从进气消音器壳上拔下进气管道
1
。
松开螺栓
1
。
将空气滤清器壳下部件
2
向上从橡胶支座和纯空气管道中拔下并拆卸。
11
–
卸下整个或部分右侧节气门体
▶ 拆卸右侧节气门阀体
松开夹箍
1
。
松开螺栓
2
。
将电缆
3
从节气门阀体上松开。
规格 1：
松开节气门阀体下方的螺栓
1
将电缆从夹子
2
中松开。
规格 2：
将节气门体向上和橡胶支座
1
一起从销上拔下
将电缆从夹子
2
中松开。
解除联锁并拔下空气导管上的燃油箱排气管
1
。
解锁插头
2
并从节气门阀体上拔下。
松开螺栓
1
。
将节气门阀体从增压空气管
2
中拉出并拆卸。
◀
▶ 拆下部分增压空气冷却器和右侧的节气门体
解锁插头
1
并从压力传感器上拔下。
将导线支架
2
向上从橡胶支座上拔下，然后置于一侧。
松开螺栓
1
。
将节气门体向上和橡胶支座
1
一起从销上拔下
从节气门体
1
支架上的夹子
2
上松开电缆。
解除联锁并脱开插头连接
1
。
松开夹子
2
并将电缆置于一侧。
松开软管夹圈
3
。
松开螺栓
4
。
将燃油箱排气管
5
解锁并且拔下。
将右侧的增压空气冷却器与节气门体一起从橡胶支座上拔下，并将其置于一旁。
◀
12
–
部分松开右侧增压空气冷却器
松开螺栓
1
。
将右侧增压空气冷却器置于一侧，并且必要时用合适的工具固定。
13
–
拆卸进气装置上的发动机排气管
解锁锁止件
1
并将发动机排气管从进气收集器上拔下。
解锁锁止件
2
并将发动机排气管从曲轴箱通风阀门上拔下。
拆卸发动机通风管道
3
。
14
–
拆卸燃油箱排气管
解锁左侧燃油箱排气管的锁止件
1
。
将燃油箱排气管
2
从油箱排气阀上松开并拔下。
解锁右侧燃油箱排气管的锁止件
1
。
将燃油箱排气管
2
从油箱排气阀上松开并拔下。
松开燃油箱排气管上的锁止件
1
。
拆下燃油箱排气管
2
。
15
–
拆下进气集气箱
脱开气缸列 2 增压压力传感器上的插头连接
1
。
脱开气缸列 1 增压压力传感器上的插头连接
2
。
将导线支架
1
向上从固定装置中松开并置于一侧。
将导线支架
1
置于一侧。
松开燃油管路支架上的螺栓
1
。
松开真空管路支架上的螺栓
1
。
松开并拔出插头
1
。
解锁燃油箱排气管
2
并从燃油箱排气阀
3
上拔下。
将燃油箱排气阀
3
从支架中拆下。
解锁燃油箱排气管
1
并从燃油箱排气阀 上拔下。
解锁并拔下燃油箱排气阀的插头
2
。
将燃油箱排气阀
3
从支架上拔下。
将所有螺栓
1
通过开口
(箭头)
用专用工具
0 496 646 (11 4 410)
松开。
将锁止件解除联锁
1
。
将发动机排气管从进气收集器
2
上拔下。
抽出并拆下进气集气箱
2
。
16
–
拆卸进气收集器的中间法兰盘
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开区域
1
内的所有螺栓。
将进气收集器的中间法兰盘
2
抽出并且拆卸。
核心任务
17
–

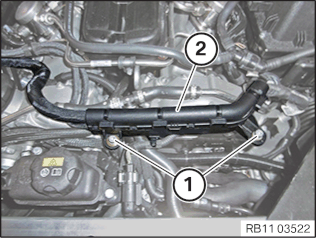

拆下真空管路
松开螺栓
1
。
将发动机电线束
2
从支架上松开。
将锁止件解除联锁
1
。
拔下真空管路
2
。
解锁锁止件(箭头)。

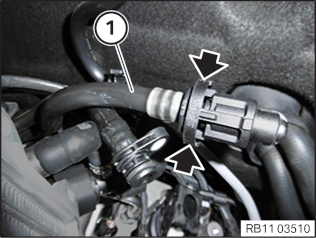

拔下真空管路
1
。
将真空管路
1
从夹子中松开。
抽出并拆卸真空管路
1
。
18
–
安装真空管路
穿入并安装真空管路
1
。
将真空管路
1
固定在夹子中。
连接真空管路
1
。
必须能听见锁止件(箭头)联锁。
连接真空管路
2
。
必须能听到锁止件
1
联锁。
将发动机电线束
2
定位在支架上。
拧紧螺栓
1
。
电缆盒安装到气缸盖罩 / 气缸盖上
M6
拧紧扭矩
10
Nm
后续工作
19
–
安装进气收集器的中间法兰盘
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
更新所有密封环
1
。
零件：
密封环
将进气收集器的中间法兰盘
2
穿入并且安装。
拧紧所有螺栓
1
。
进气管装到气缸盖上 M7
螺母 M7
拧紧扭矩
13
Nm
20
–
安装进气集气箱
更换气缸列 1 和 2 进气管上的所有成型密封件
1
。
零件：
成型密封件
穿入并装入进气集气箱
2
。
连接并联锁进气收集器上的发动机排气管
2
。
必须听到锁止件
1
嵌入的声音。
将所有螺栓
1
通过开口
(箭头)
用专用工具
0 496 646 (11 4 410)
拧紧。
吸气装置装到进气管上 M6 T30
M6x25
10
Nm
将燃油箱排气阀
3
安装到支架上
插上插头
2
并听到联锁的声音。
将燃油箱排气管
1
连接至燃油箱排气阀并听见其联锁。
将燃油箱排气阀
3
安装到支架上
连接插头
1
并以能听到的方式进行联锁。
将燃油箱排气管
2
连接至燃油箱排气阀
3
并听见其联锁。
定位进气收集器上的定位真空管路。
拧紧真空管路支架上的螺栓
1
。
标准螺栓连接M6
M6
拧紧扭矩
8
Nm
在进气收集器上定位燃油管路。
拧紧燃油管路支架上的螺栓
1
。
标准螺栓连接M6
M6
拧紧扭矩
8
Nm
插上并固定进气收集器上的导线支架
1
。
将插头
1
和气缸列 2 的增压压力传感器连接。
将插头
2
和气缸列 1 的增压压力传感器连接。
21
–
安装燃油箱排气管 。
连接并联锁燃油箱排气管
2
。
必须听到锁止件
1
嵌入的声音。
连接并联锁油箱排气阀上的燃油箱排气管
2
。
必须听到锁止件
1
嵌入的声音。
连接并联锁油箱排气阀上的燃油箱排气管
2
。
必须听到锁止件
1
嵌入的声音。
22
–
将发动机排气管安装在吸气装置上
安装发动机排气管
3
。
连接进气收集器和曲轴箱通风阀门上的发动机排气管
3
。
必须听见锁止件
1
和
2
联锁的声音。
23
–
安装右侧增压空气冷却器
更新密封件
1
。
零件：
密封件
将右侧增压空气冷却器安装在吸气装置上。
拧紧螺栓
1
。
增压空气冷却器安装到进气集气箱上
M6
拧紧扭矩
10
Nm
24
–
装配或安装右侧节气门体
▶ 安装右侧节气门阀体
技术信息
在安装前必须清洁节气门和空气导管。
如果更新了节气门，则
不必
清洁节气门。
松开螺栓
1
。
将空气导管从节气门上拆下。
清洁空气导管内部
1
。
清洁节气门内部
1
。
清洁节气门内部
1
。
更换节气门上的密封件
1
。
零件：
密封件
将空气导管安装到节气门上。
拧紧螺栓
1
。
节气门安装到空气导管上
M6x55
拧紧扭矩
10
Nm
更新空气导管上的密封件
1
。
零件：
密封件
将节气门阀体导入增压空气管
2
。
将节气门阀体安装到增压空气冷却器上。
拧紧螺栓
1
。
节气门阀体安装到增压空气冷却器上
圆头螺钉 M6x22
拧紧力矩
10
Nm
拧紧夹箍
1
。
增压空气软管安装到增压空气管和节气门阀体上
软管夹圈
拧紧力矩
3
Nm
拧紧螺栓
2
。
节气门支架安装到气缸盖罩上
组合式半圆头埋头螺钉 M6x27
拧紧力矩
10
Nm
将电缆
3
安装到节气门阀体上。
规格 1：
拧紧节气门阀体下方的螺栓
1
。
节气门支架安装到气缸盖罩上
组合式半圆头埋头螺钉 M6x27
拧紧力矩
10
Nm
用夹子
2
固定电缆。
规格 2：
将节气门体和橡胶支座
1
固定。
用夹子
2
固定电缆。
将燃油箱排气管
1
连接到空气导管并听见其联锁。
将插头
2
插到节气门阀体上，并且可以听见其联锁。
◀
▶ 安装增压空气冷却器和右侧的节气门体
更新进气收集器的密封件
1
。
零件：
密封件
将右侧的增压空气冷却器与节气门体一起插入增压空气管路中，并将它们定位在进气收集器上。
将右侧的增压空气冷却器与节气门体一起固定在橡胶支座中。
将插头连接
1
插在节气门上，要听到其上锁的声音。
将电缆用夹子
2
固定在支架上。
拧紧软管夹圈
3
。
增压空气软管安装到增压空气管和节气门阀体上
软管夹圈
拧紧力矩
3
Nm
拧紧螺栓
4
。
节气门支架安装到气缸盖罩上
组合式半圆头埋头螺钉 M6x27
拧紧力矩
10
Nm
连接燃油箱排气管
1
，要听到其上锁的声音。
将电缆固定在节气门支架的夹子
2
上。
拧紧右侧增压空气冷却器
2
的螺栓
1
。
增压空气冷却器安装到进气集气箱上
M6
拧紧扭矩
10
Nm
将插头
1
插在压力传感器上，要听到其上锁的声音。
将导线支架
2
固定在橡胶支座上。
◀
25
–
安装右侧进气消音器壳
将进气消音器壳
2
穿入纯空气管道并固定在橡胶支座上。
旋入并拧紧螺栓
1
。
空气滤清器壳下部件安装到气缸盖罩上
M6
拧紧扭矩
10
Nm
连接进气管道
1
与进气消音器壳并联锁锁止件（箭头）。
紧固纯空气管道上进气消音器壳下方的夹箍
1
。
进气滤清器壳安装到纯空气管道上
夹箍
拧紧扭矩
3
Nm
插上插头
1
并听到联锁的声音。
用夹子
2
将电缆固定在进气消音器壳上。
清洁内部空气滤清器壳下部件。
安装空气滤清器滤芯
1
。
注意密封件
2
的正确位置。
安装进气滤清器壳上部分。
沿虚线拧紧螺栓
1
。
进气滤清器壳上部件连接到进气滤清器壳下部件上
拧紧扭矩
2
Nm
将导线支架
2
安装在进气消音器壳上。
拧紧螺栓
1
。
导线支架安装到进气消音器壳上
拧紧扭矩
4.6
Nm
将导线支架
1
安装在进气消音器壳上并用夹子(箭头)固定。
26
–
安装左侧增压空气冷却器
更新密封件
1
。
零件：
密封件
将左侧增压空气冷却器安装在吸气装置上。
拧紧螺栓
1
。
增压空气冷却器安装到进气集气箱上
M6
拧紧扭矩
10
Nm
27
–
装配或安装左侧节气门体
▶ 安装左侧节气门阀体
技术信息
在安装前必须清洁节气门和空气导管。
如果更新了节气门，则
不必
清洁节气门。
松开螺栓
1
。
将空气导管从节气门上拆下。
清洁空气导管内部
1
。
清洁节气门内部
1
。
清洁节气门内部
1
。
更换节气门上的密封件
1
。
零件：
密封件
将空气导管安装到节气门上。
拧紧螺栓
1
。
节气门安装到空气导管上
M6x55
拧紧扭矩
10
Nm
检查成型密封件
1
是否损坏，必要时更新。
连接插头
1
并锁紧。
安装节气门体及空气道
2
。
向下穿入空气道
4
及节气门体
3
。
拧紧螺栓
2
。
节气门支架安装到气缸盖罩上
组合式半圆头埋头螺钉 M6x27
拧紧力矩
10
Nm
拧紧螺栓
1
。
节气门阀体安装到增压空气冷却器上
圆头螺钉 M6x22
拧紧力矩
10
Nm
规格 1：
向下穿入空气道
4
及节气门体
3
。
拧紧螺栓
2
。
节气门支架安装到气缸盖罩上
组合式半圆头埋头螺钉 M6x27
拧紧力矩
10
Nm
拧紧螺栓
1
。
节气门阀体安装到增压空气冷却器上
圆头螺钉 M6x22
拧紧力矩
10
Nm
规格 2：
向下穿入空气道
5
及节气门体
4
。
将节气门体
4
和橡胶支座
3
固定。
拧紧螺栓
2
。
节气门支架安装到气缸盖罩上
组合式半圆头埋头螺钉 M6x27
拧紧力矩
10
Nm
拧紧螺栓
1
。
节气门阀体安装到增压空气冷却器上
圆头螺钉 M6x22
拧紧力矩
10
Nm
拧紧软管夹圈
1
。
增压空气软管安装到增压空气管和节气门阀体上
软管夹圈
拧紧力矩
3
Nm
插上燃油箱排气管
2
。
拧紧螺栓
1
。
燃油箱排气管装到吸气装置上
热塑性塑料半圆头埋头螺钉
拧紧力矩
3
Nm
嵌入导线支架
2
。
插上并联锁导线
1
。
◀
▶ 安装增压空气冷却器和左侧的节气门体
更新进气收集器的密封件
1
。
零件：
密封件
将左侧的增压空气冷却器
3
与节气门体一起插入增压空气管路中，并将它们定位在进气收集器上
将左侧的增压空气冷却器
3
与节气门体一起固定在橡胶支座
2
中。
拧紧螺栓
1
。
节气门支架安装到气缸盖罩上
组合式半圆头埋头螺钉 M6x27
拧紧力矩
10
Nm
拧紧螺栓
1
。
增压空气冷却器安装到进气集气箱上
M6
拧紧扭矩
10
Nm
拧紧软管夹圈
1
。
增压空气软管安装到增压空气管和节气门阀体上
软管夹圈
拧紧力矩
3
Nm
将电缆用夹子
2
固定在支架上。
将插头连接
3
插在节气门上，要听到其上锁的声音。
连接燃油箱排气管
1
，要听到其上锁的声音。
将导线固定在支架
2
上。
将插头
1
插在压力传感器上，要听到其上锁的声音。
将导线支架
2
固定在橡胶支座上。
◀
28
–
安装左侧进气滤清器壳
将进气消音器壳
1
穿入纯空气管道并固定在橡胶支座上。
旋入并拧紧螺栓
1
。
空气滤清器壳下部件安装到气缸盖罩上
M6
拧紧扭矩
10
Nm
连接进气管道
1
与进气消音器壳并联锁锁止件（箭头）。
清洁内部空气滤清器壳下部件。
安装空气滤清器滤芯
1
。
注意密封件
2
的正确位置。
紧固纯空气管道上进气消音器壳下方的夹箍
1
。
进气滤清器壳安装到纯空气管道上
夹箍
拧紧扭矩
3
Nm
连接插头
1
并且联锁，同时发出提示音。
用夹子
2
将电缆固定在进气消音器壳上。
安装进气滤清器壳上部分。
沿虚线拧紧螺栓
1
。
进气滤清器壳上部件连接到进气滤清器壳下部件上
拧紧扭矩
2
Nm
将导线支架
2
安装在进气消音器壳上。
拧紧螺栓
1
。
导线支架安装到进气消音器壳上
拧紧扭矩
4.6
Nm
安装并连接燃油箱排气管
3
。
联锁锁止件
1
和
2
，听见其联锁的声音。
29
–
安装右侧车顶撑杆。
定位车顶撑杆
3
。
在螺栓
2
橡胶件上穿入谐振器。
拧紧螺栓
1
。
前部横向连接上的车顶撑杆
六角螺栓 M10X85
拧紧扭矩
56
Nm
30
–
安装左侧车顶撑杆
定位车顶撑杆
3
。
将谐振器穿入螺栓橡胶
2
中。
拧紧螺栓
1
。
前部横向连接上的车顶撑杆
六角螺栓 M10X85
拧紧扭矩
56
Nm
31
–
安装发动机室内的盖板
定位发动机室内的盖板
2
。
固定膨胀铆钉
1
。
32
–
安装车前盖密封条
定位并且按压车前盖密封条
1
。
33
–
安装隔音板
有损坏危险
隔音板损坏。
拆卸时猛烈拉扯或在安装时过度用力会导致隔音盖板断裂。
小心拆卸和安装隔音盖板。
依次拆卸和安装球面轴颈上的快装连接器。
仅在温度为
>20 °C
时拆卸和安装隔音盖板。
在安装时只可以用蒸馏水作为辅助工具，不可以使用润滑剂。
类型 A：
定位并嵌入隔音盖板
1
。
类型 B：
定位并嵌入隔音盖板
1
。
34
–
安装车顶撑杆
技术信息
无车顶撑杆/前端支撑杆或拉杆不允许行驶。
定位车顶撑杆
3
。
拧紧螺栓
2
。
车顶撑杆安装到车身（外部）
六角螺栓 M12X1.5 X75
拧紧力矩
100
Nm
拧紧螺栓
1
。
车顶撑杆安装到车身（内部）
六角螺栓 M12X1.5 X110
拧紧力矩
100
Nm
定位并且嵌入盖板
1
。
