67 61 005
拆卸和安装用于活动天窗操纵的带变速箱的驱动装置 （前部）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
4
FZD
钢板螺栓
拧紧力矩
1,4
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修手册
用于
| 61 35 ... 有关 ESD 保护的提示 (静电放电) | |
| 61 35 ... 有关 ESD 保护的提示 (静电放电) |
零件
附加信息
67 61 005
拆卸和安装用于活动天窗操纵的带变速箱的驱动装置
（前部）
（前部）
有更多信息。
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
有损坏危险
静电放电。
电气组件损坏或毁坏。
直至安装前，电气组件的原包装不得损坏。如需寄回，也只允许使用原包装。已拆卸的部件应立即进行包装。
注意关于使用相应专用工具 12 7 060 的用户提示。
只能接触电气元件的壳体。不得直接接触线脚和插座！
穿上绝缘服和防静电鞋（带 ESD 标志）。
更多信息参见：61 35 ... ESD 保护（静电放电）提示
61 35 ... 有关 ESD 保护的提示 (静电放电)
准备工作
1
–
拆下车顶功能中心 (FZD)

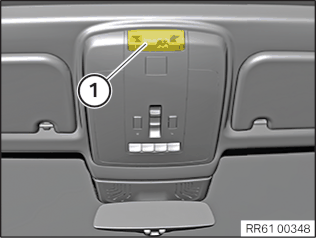

松脱盖板
1
。

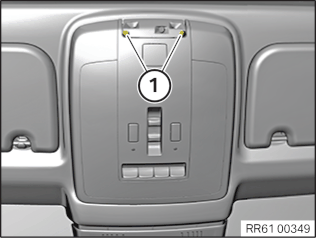

松开螺栓
1
。

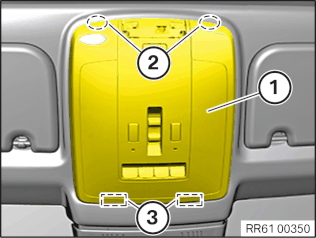

将车顶功能中心(FZD)
1
从夹子
2
中脱开。
将车顶功能中心 (FZD)
1
从导向件
3
抽出并稍稍拉出。
将插头连接
1
解除联锁并脱开。

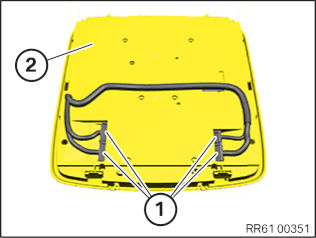

将车顶功能中心(FZD)
2
的电缆从导线支架中松脱。
取下车顶功能中心(FZD)
1
。
核心任务
2
–

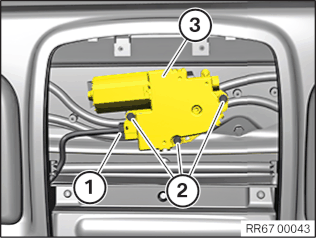

拆卸前部活动天窗变速器的马达
解除联锁并脱开插头
1
。
松开螺栓
2
。
3
拆下驱动装置。
3
–
安装前部活动天窗变速器的马达

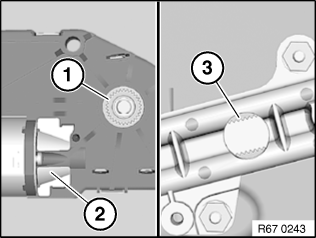

将用于操作
1
活动天窗的齿轮
2
精确地装入啮合处
3
。
正确定位驱动装置
3
。
拧紧螺栓
2
。
连接插头
1
。
后续工作
4
–
安装车顶功能中心 (FZD)
将前部车顶功能中心 (FZD)
2
定位在车辆上的车顶衬里上。
连接插头
1
并锁紧。
将车顶功能中心(FZD)的电缆
2
嵌入导线支架中。
将车顶功能中心(FZD)
1
穿入导向件
3
中。
将车顶功能中心(FZD)
1
向上嵌入夹子
2
中。
拧紧螺栓
1
。
FZD
钢板螺栓
拧紧力矩
1,4
Nm
嵌入盖板
1
。
5
–
初始化设置玻璃活动天窗

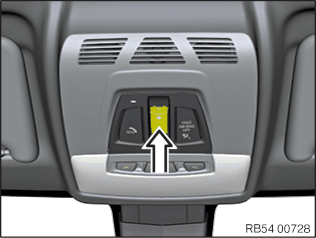

将开关朝“风扇位置”方向操作并保持住。
玻璃活动天窗驶向风扇位置。
在玻璃活动天窗延迟起动或者突然停止时，继续朝“风扇位置”方向按住开关。
整个测试模块期间继续按住开关。

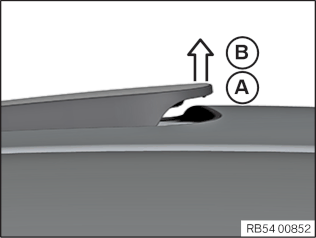

达到风扇位置
A
后仍继续按住开关约
30秒
(初始化设置开始)。
玻璃活动天窗从风扇位置(A)中朝位置(B)方向移动。
护眼装置(活动饰板)完全关闭。
护眼装置(活动饰板)完全打开。
玻璃活动天窗驶向“已关闭”位置。
玻璃活动天窗驶向“敞开”位置并立即重新返回“已关闭”位置。
短暂暂停后遮阳帘完全关闭。
在玻璃活动天窗和遮阳帘完全关闭后，初始化设置结束。
松开开关。
技术信息
如果在过程中间开关松开，则必须重新执行初始化设置。在成功初始化设置后，检查控制和控制显示中的相应信息被删除。
进行功能检查 (点动功能、防夹功能，可能还有便捷功能)。
