22 32 055
拆卸，安装及更换变速箱支架
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
6
变速箱支架安装到变速箱上
M8
拧紧扭矩
19
Nm
用于
7
变速箱横梁安装到车身上
M8
拧紧力矩
19
Nm
用于
8
变速箱轴承座装到车身上
M8
拧紧扭矩
19
Nm
用于
8
橡胶支座装到变速箱轴承座
M8
拧紧扭矩
19
Nm
用于
8
车辆底板盖板的定位板
钢板螺母
拧紧扭矩
3
Nm
用于
9
排气装置/前消音器装到废气触媒转换器上
夹箍
更新夹箍。
拧紧扭矩
55
Nm
用于
9
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
用于
9
前消音器安装到后消音器上
夹箍
更新夹箍。
拧紧扭矩
38
Nm
用于
9
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
用于
9
加强板安装到车身上
M10x20
拧紧扭矩
56
Nm
转角
90
°
用于
9
加强板安装到车身上
M8x20
拧紧扭矩
19
Nm
用于
9
加强板安装到车身上
M10x25
拧紧扭矩
56
Nm
用于
10
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
用于
10
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
专用工具概述
2 219 012
液压举升机
用于
4
7
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 | |
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 495 498 (23 4 050)
定位件
用于
4
7
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 3 | 0 495 549 (23 4 053) |
衬里
（泡沫塑料衬里（1 组 = 4 件）） |
||
| 1 | 0 495 547 (23 4 051) |
万向节
只能订购成套工具组件 23 4 050（83 30 0 495 498） - 日期 2012 年 7 月 16 日。 |
||
| 2 | 0 495 548 (23 4 052) |
框架
（基础边框）只能订购成套工具组件 23 4 050 (83 30 0 495 498) - 日期 2012 年 7 月 16 日 |
||
| 4 | 0 495 550 (23 4 054) |
安全带
（行李箱张紧带）只能订购成套工具组件 23 4 050 (83 30 0 495 498) - 日期 2012 年 7 月 16 日 |
||
| 5 | 0 496 018 (23 4 055) |
定位件
（泡沫塑料衬里的定位件）抛售，然后只能订购整个工具套件 23 4 050 (83 30 0 495 498) - 日期 2012 年 7 月 16 日 |
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
22 32 055
拆卸，安装及更换变速箱支架
一般信息
准备工作
1
–

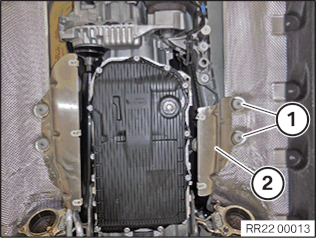

拆下后部发动机底护板
松开螺栓
1
。
松开螺母
2
。
拆卸后部机组防护板
3
。
2
–

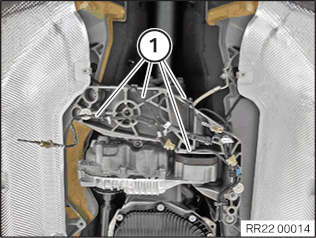

拆卸前部排气装置
警告
高温表面。
有烫伤危险！
只有当部件已冷却时，才能执行所有维修工作。
注意
大重量部件。
受伤危险！
注意部件的重心。
使用举升机支撑部件。
防止部件从举升机上坠落。
松开螺栓
1
。
松开螺栓
2
。
拆下加强板
3
。
规格 1：
松开左侧夹箍
1
。
规格 2（带有汽油微粒过滤器）：
松开螺母
1
。
规格 1：
松开右侧夹箍
1
。
规格 2（带有汽油微粒过滤器）：
松开螺母
1
。
仅限带有汽油微粒过滤器的车辆：
松开右侧汽油微粒过滤器前的废气温度传感器
1
并且放到一旁。
仅限带有汽油微粒过滤器的车辆：
松开左侧汽油微粒过滤器前的废气温度传感器
1
并且放到一旁。
仅限带有汽油微粒过滤器的车辆：
松开左侧汽油微粒过滤器后的废气温度传感器
1
并且放到一旁。
仅限带有汽油微粒过滤器的车辆：
松开右侧汽油微粒过滤器后的废气温度传感器
1
并且放到一旁。
松开螺母
1
。
松开夹箍
2
。
与另一个人一起抽出并拆卸前部排气装置。
3
–

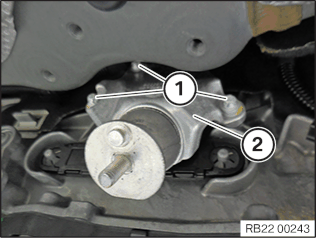

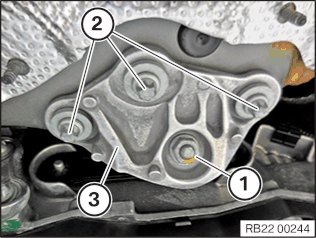

拆下变速箱轴承座
松开螺母
1
。
拆下定位板
2
。
松开螺母
1
。
松开螺栓
2
。
拆下变速箱轴承座
3
。
4
–
松开横梁
用专用工具
2 219 012
和
0 495 498 (23 4 050)
支撑住变速箱。
用行李箱张紧带
1
固定变速箱。
拔下导线
1
。
松开螺栓
1
。
降低变速箱横梁
2
及自动变速箱。

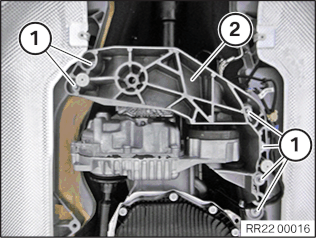

核心任务
5
–
拆下变速箱支架
松开螺栓
1
。
将变速箱右侧的变速箱安装支架
2
拆下。
6
–
安装变速箱支架
将变速箱安装支架
2
安装在变速箱右侧。
拧紧螺栓
1
。
变速箱支架安装到变速箱上
M8
拧紧扭矩
19
Nm
后续工作
7
–
安装变速箱横梁
安装变速箱横梁
2
。
拧紧螺栓
1
。
变速箱横梁安装到车身上
M8
拧紧力矩
19
Nm
连接导线
1
。
将行李箱张紧带
1
从变速箱上松开。
拆下专用工具
2 219 012
和
0 495 498 (23 4 050)
。
8
–
安装变速箱轴承座
安装变速箱轴承座
3
。
拧紧螺栓
2
。
变速箱轴承座装到车身上
M8
拧紧扭矩
19
Nm
拧紧螺母
1
。
橡胶支座装到变速箱轴承座
M8
拧紧扭矩
19
Nm
安装定位板
2
。
拧紧螺母
1
。
车辆底板盖板的定位板
钢板螺母
拧紧扭矩
3
Nm
9
–
安装前部排气装置
注意
大重量部件。
受伤危险！
注意部件的重心。
使用举升机支撑部件。
防止部件从举升机上坠落。
规格 1：
用普通工具脱开焊缝
1
。
拆下左侧和右侧原来的夹箍
2
。
规格 2（带有汽油微粒过滤器）：
更新左侧触媒转换器上的密封件
1
。
零件：
密封件
规格 2（带有汽油微粒过滤器）：
更新右侧触媒转换器上的密封件
1
。
零件：
密封件
规格 1：
更换夹箍
1
。
零件：
夹箍
与三个人一起插入排气装置。
将排气装置与废气触媒转换器连接。
拧紧左侧夹箍
1
。
排气装置/前消音器装到废气触媒转换器上
夹箍
更新夹箍。
拧紧扭矩
55
Nm
规格 2（带有汽油微粒过滤器）：
与三个人一起插入排气装置。
将排气装置与废气触媒转换器连接。
拧紧螺母
1
。
零件：
螺母
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
规格 1：
更换夹箍
1
。
零件：
夹箍
拧紧右侧夹箍
1
。
排气装置/前消音器装到废气触媒转换器上
夹箍
更新夹箍。
拧紧扭矩
55
Nm
规格 2（带有汽油微粒过滤器）：
拧紧螺母
1
。
零件：
螺母
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
更新夹箍
2
。
零件：
夹箍
将后部排气装置与前部排气装置连接。
对正夹箍
2
并拧紧螺母
1
。
前消音器安装到后消音器上
夹箍
更新夹箍。
拧紧扭矩
38
Nm
仅限带有汽油微粒过滤器的车辆：
拧入并且拧紧右侧汽油微粒过滤器前的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
仅限带有汽油微粒过滤器的车辆：
拧入并且拧紧左侧汽油微粒过滤器前的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
仅限带有汽油微粒过滤器的车辆：
拧入并且拧紧左侧汽油微粒过滤器后的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
仅限带有汽油微粒过滤器的车辆：
拧入并且拧紧右侧汽油微粒过滤器后的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
安装加强板
3
。
拧紧螺栓
1
。
加强板安装到车身上
M10x20
拧紧扭矩
56
Nm
转角
90
°
加强板安装到车身上
M8x20
拧紧扭矩
19
Nm
拧紧螺栓
2
。
加强板安装到车身上
M10x25
拧紧扭矩
56
Nm
加强板安装到车身上
M8x20
拧紧扭矩
19
Nm
10
–
安装后部发动机底护板
安装后部机组防护板
3
。
拧紧螺母
2
。
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
拧紧螺栓
1
。
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
