更换万向轴定心件
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
7
前部万向节盘装到万向轴上
M12
更换螺栓。
务必遵守接合力矩和转角。
通过螺栓拧紧。
接合力矩
55
Nm
旋转角
90
°
用于
7
驱动法兰装到后桥差速器上
嵌入式螺母
拧紧扭矩
100
Nm
用于
7
后部万向节盘装到三孔法兰上
M12
更换螺栓。
务必遵守接合力矩和转角。
通过螺栓拧紧。
接合力矩
55
Nm
旋转角
90
°
用于
7
中间轴承安装到车身上
M8
拧紧扭矩
19
Nm
用于
8
隔热板装到车辆底板
拧紧扭矩
3
Nm
用于
9
后消音器安装到车身上
螺母 M8
更换螺母。
拧紧扭矩
19
Nm
用于
9
后桥架梁上的排气装置
M8x25
更换螺栓。
拧紧扭矩
28
Nm
用于
9
前消音器安装到后消音器上
夹箍
更新夹箍。
拧紧扭矩
38
Nm
用于
9
排气装置/前消音器装到废气触媒转换器上
夹箍
更新夹箍。
拧紧扭矩
55
Nm
用于
9
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
用于
9
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
用于
9
加强板安装到车身上
M10x20
拧紧扭矩
56
Nm
转角
90
°
用于
9
加强板安装到车身上
M10x25
拧紧扭矩
56
Nm
用于
10
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
用于
10
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
专用工具概述
0 495 554 (33 5 070)
加长件
用于
4
7
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 495 592 (33 5 071) |
加长件
（加长件（1 件））取消，只能通过完整工具预定 |
0 496 959 (33 0 080)
遥控钥匙
用于
4
7
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | 33 5 070 = 0495554 |
| 83300495554 | |
| 维修信息号 |
|

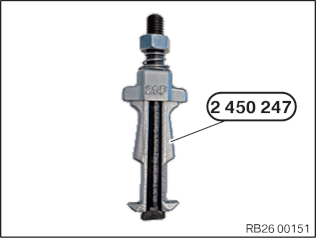

2 450 247

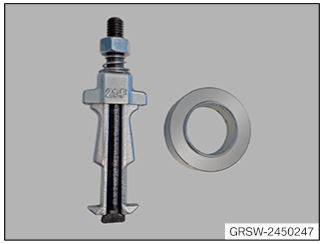

起拔器
用于
5
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|

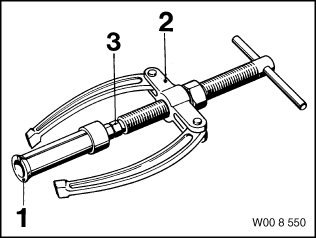

0 490 497 (00 8 550)
起拔器
用于
5
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 3 | 0 490 500 (00 8 553) |
环
（缩径环）取消，只能订购成套工具 |
||
| 1 | 0 490 498 (00 8 551) |
起拔器
(脱轴器 Kukko 21/5) 取消，只能订购工具套件 |
||
| 2 | 0 490 499 (00 8 552) |
夹具
（支托 Kukko 22-2） |
||
| 4 | 0 493 402 (00 8 554) |
主轴
（不带螺母的心轴） |
||
| 5 | 0 495 612 (00 8 555) |
螺母
（压紧螺母，用于 00 8 552） |
0 490 873 (11 2 350)
芯棒
用于
6
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|

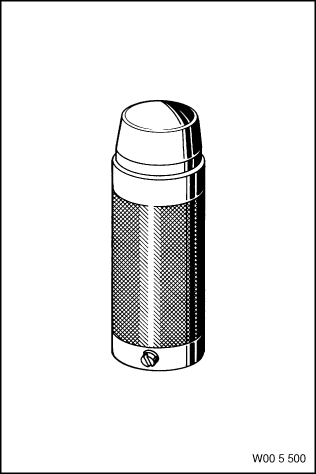

0 490 475 (00 5 500)
芯棒
用于
6
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
0 490 504 (00 9 120)
旋转角测量垫圈
用于
7
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
0 495 108 (00 9 130)
磁铁
用于
7
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
26 11 090
更换万向轴定心件
一般信息
警告
高温表面。
有烫伤危险！
只有当部件已冷却时，才能执行所有维修工作。
注意
大重量部件。
受伤危险！
注意部件的重心。
使用举升机支撑部件。
防止部件从举升机上坠落。
有损坏危险
喷漆损坏。
机械或化学效应可能导致喷漆损坏。
工作范围只能用为此指定的覆盖材料盖住。
准备工作
1
–
拆下后部发动机底护板
松开螺栓
1
。
松开螺母
2
。
拆卸后部机组防护板
3
。
2
–
拆下排气装置
警告
高温表面。
有烫伤危险！
只有当部件已冷却时，才能执行所有维修工作。
松开螺栓
1
。
松开螺栓
2
。
拆下加强板
3
。
对于不带汽油微粒过滤器的车辆：
松开左侧夹箍
1
。
对于不带汽油微粒过滤器的车辆：
松开右侧夹箍
1
。
对于带有汽油微粒过滤器的车辆：
松开螺母
1
。
对于带有汽油微粒过滤器的车辆：
松开螺母
1
。
对于带有汽油微粒过滤器的车辆：
松开右侧汽油微粒过滤器前的废气温度传感器
1
并且放到一旁。
对于带有汽油微粒过滤器的车辆：
松开左侧汽油微粒过滤器前的废气温度传感器
1
并且放到一旁。
对于带有汽油微粒过滤器的车辆：
松开右侧汽油微粒过滤器后的废气温度传感器
1
并且放到一旁。
对于带有汽油微粒过滤器的车辆：
松开左侧汽油微粒过滤器后的废气温度传感器
1
并且放到一旁。
如果存在切割位置：
松开螺母
1
。
松开夹箍
2
。
与另一个人一起抽出并拆卸前部排气装置。
松开后桥上的左侧螺栓
1
。
松开后桥上的右侧螺栓
1
。
解除联锁并脱开左侧废气风门上的插头连接
1
。
松开后消音器上的左侧螺母
2
。
解除联锁并脱开左侧废气风门上的插头连接
1
。
松开后消音器上的右侧螺母
2
。
松开后消音器上的左侧螺母
1
。
松开后消音器上的右侧螺母
1
。
和 3 个人一起抽出并且拆卸排气装置。
3
–
拆下隔热板
松开螺栓和螺母（箭头）。
拆下隔热板
1
。
松开螺栓和螺母（箭头）。
拆下隔热板
1
。
4
–
拆卸全套万向轴
有损坏危险
拆卸时万向轴损坏。
忽视后驱动桥万向轴拆卸规定可能导致严重损坏。
三孔法兰，万向节盘和万向轴不得拆开。后驱动桥的三孔法兰是与万向节盘和万向轴一起进行平衡的。
在行驶方向的反方向上沿顺时针方向拧松嵌入式螺母。只能在嵌入式螺母上并且只能沿预定旋转方向松开万向轴，否则会损坏十二角法兰螺母的防扭转装置。
当十二角法兰螺母的防扭转装置已损坏时：更换后驱动桥。
技术信息
为了避免万向轴发出隆隆声，在重新安装后务必注意下列说明。
将传动轴上的前部万向节盘螺栓连接
1
在松开万向节盘
2
和三孔法兰
3
之前
务必
在一个平面上标识出来。
安装时，必须将三孔法兰
3
与万向节盘
2
重新组装在相同的位置。
松开螺栓（箭头）。
松开螺栓
1
。
在中间十字万向节处用合适的工具
2
固定万向轴 ，以防扭转。
在打开嵌入式螺母后才可完全拆下中间轴承的螺栓
1
。
有损坏危险
后驱动桥损坏。
不遵守安装和拆卸规定可能导致后驱动桥严重损坏。
不要将十二角法兰螺母用于固定。
沿顺时针方向(参见箭头方向)
用专用工具
0 495 554 (33 5 070)
和
0 496 959 (33 0 080)
松开嵌入式螺母。
拆卸固定环
1
和密封件
2
。
拆卸嵌入式螺母
1
。
核心任务
5
–
拆卸传动轴的定心件
使用用于拆卸定心轴承的专用工具
2 450 247
。

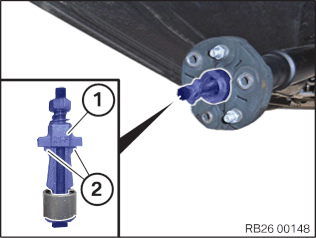

将销子
1
和专用工具
2 450 247
的销子
2
装入传动轴的定心轴承中。

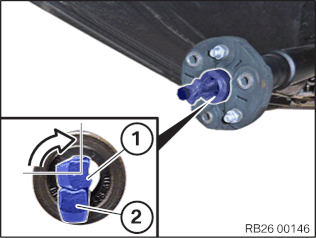

将销子
1
相对于销子
2
扭转 90°。
将专用工具
2 450 247
销子
2
和
1
之间的销子
3
装入传动轴的定心轴承中。
将专用工具
2 450 247

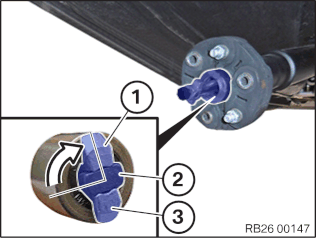

通过扭转轴套
1
联锁。
销子
2
通过轴套
1
锁定。

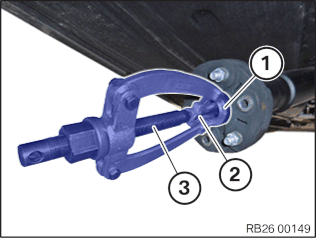

安装导向套筒
1
。
将专用工具
0 490 497 (00 8 550)
3
和专用工具
2 450 247
2
螺栓连接在一起并且支撑在导向套筒
1
上。
将螺母
1

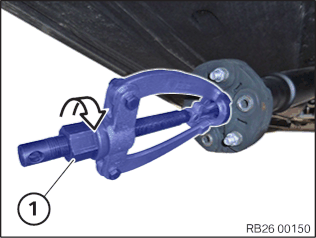

沿箭头方向旋转并拉出定心轴承。
6
–
安装万向轴的定心件
从轴承中去掉油脂或水。

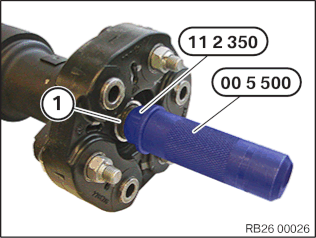

将定心件
1
用专用工具
0 490 873 (11 2 350)
和
0 490 475 (00 5 500)
敲入万向轴（注意凸起）中。
必要时给软的定心件
1
涂抹薄薄的油脂。
消耗性材料
润滑脂 Optitemp HT 1 LF
50
g
,
管
83230417754
消耗性材料
润滑脂Olistamoly 2 LN 584 LO
100
g
,
管
83 19 0 447 919
硬的定心件
2
不得上油脂。
提示：

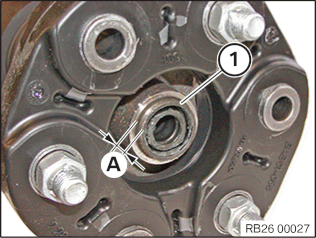

注意凸起 A = 4 +2 mm。
后续工作
7
–
安装全套万向轴
有损坏危险
安装时万向轴损坏。
忽视后驱动桥万向轴安装规定可能导致严重损坏。
务必更换后驱动桥的嵌入式螺母。必须有螺栓防松件。
拧上嵌入式螺母之后务必遵守最少
3 小时
的硬化时间。温度较低时，硬化时间会延长。
注意下列安装顺序：
定位变速箱万向轴。
将万向轴定位在后桥差速器上。
定位中间轴承。
注意以下拧紧顺序：
嵌入式螺母
变速箱上的万向节盘
中间轴承
检查定心件（箭头）是否损坏，并在必要时更新。
必要时给软的定心件
1
涂抹薄薄的油脂。
消耗性材料
润滑脂Olistamoly 2 LN 584 LO
100
g
,
管
83 19 0 447 919
对硬的定心件
2
不要
上油脂。
无残留清洁法兰螺母的嵌入凸缘
1
和传动锥形齿轮
2
的啮合齿并脱脂。
给凸缘法兰片
1
涂覆油脂。
消耗性材料
润滑脂 Optitemp HT 1 LF
50
g
,
管
83230417754
有损坏危险
损坏输出法兰。
不遵守涂脂规定有可能导致输出法兰损坏。
输出法兰的螺纹不得被油脂弄脏。
清除法兰螺纹
1
上的残余粘结剂。
清洁啮合
2
。
给啮合
2
上油脂。
消耗性材料
润滑脂 Optitemp HT 1 LF
50
g
,
管
83230417754
更新密封件、嵌入式螺母
1
和固定环
2
。
零件：
密封件、嵌入式螺母和固定环
将嵌入式螺母
1
与密封件装入法兰螺母的凸缘法兰片中。
安装固定环
2
。
将三孔法兰
3
强制性地和万向节盘
2
一起重新在原来的位置上组装，以避免在重新安装传动轴后驱动系发出隆隆声。
更新 ZNS 螺栓和自锁螺母
1
。
零件：
ZNS螺栓，自锁螺母
放置螺栓和螺母（箭头）。
拧紧螺栓。
前部万向节盘装到万向轴上
M12
更换螺栓。
务必遵守接合力矩和转角。
通过螺栓拧紧。
接合力矩
55
Nm
旋转角
90
°
沿箭头方向推动万向轴
1
直至达到嵌入式螺母
2
的极限位置。
用手将嵌入式螺母
2
旋入万向轴
1
至少 2 个螺距并固定。
定位中间轴承。
安放螺栓
1
。
有损坏危险
法兰螺母损坏。
忽视安装规定可能导致法兰螺母和后桥差速器损坏。
不要将十二角法兰螺母用于固定。
在5分钟内完成拧紧嵌入式螺母。
在中间十字万向节处用合适的工具固定万向轴，以防扭转。
将嵌入式螺母
沿逆时针方向(参见箭头方向)，
用专用工具
0 495 554 (33 5 070)
和
0 496 959 (33 0 080)
拧紧。
驱动法兰装到后桥差速器上
嵌入式螺母
拧紧扭矩
100
Nm
固定住万向节盘固定螺栓的螺母，并通过螺栓拧紧。
后部万向节盘装到三孔法兰上
M12
更换螺栓。
务必遵守接合力矩和转角。
通过螺栓拧紧。
接合力矩
55
Nm
旋转角
90
°
将专用工具
0 490 504 (00 9 120)
和专用工具
0 495 108 (00 9 130)
固定在车辆底板上并且根据转角进一步螺栓连接。
拧紧螺栓
1
。
中间轴承安装到车身上
M8
拧紧扭矩
19
Nm
8
–
安装隔热板
安装隔热板
1
。
拧紧螺栓和螺母(箭头)。
隔热板装到车辆底板
拧紧扭矩
3
Nm
安装隔热板
1
。
拧紧螺栓和螺母(箭头)。
隔热板装到车辆底板
拧紧扭矩
3
Nm
9
–
安装排气装置
注意
较重的部件。
较重的部件可能导致人员受伤和损坏。
由一名或多名辅助人员拆卸和安装较重的部件。
注意
衍磨部件时的磨削粉尘。
有健康危害！
直接抽吸磨削粉尘。
确保足够的通风。
只有当配备合适的个人防护装备时，才允许执行维修工作。
技术信息
安装排气装置后，必须检查排气装置的密封性。
技术信息
以没有应力的方式安装排气系统，为此遵守从后消音器朝排气歧管方向的拧紧顺序。
注意
锯穿或铣削部件时产生的碎屑。
受伤危险！
只有当配备合适的个人防护装备时，才允许执行维修工作。
戴上防护眼镜和防护手套。
不带汽油微粒过滤器的型号：
用普通工具脱开焊缝
1
。
拆下左侧和右侧原来的夹箍
2
。
注意
附图是示例性的。可能出现细节偏差。
检查排气系统的所有橡胶支座
1
是否损坏，并在必要时更新。
零件：
橡胶支座
技术信息
与辅助人员一起执行下列工作步骤。
和一名辅助人员一起穿入并且安装排气系统。
更新螺母
2
。
零件：
螺母
拧紧后消音器上的左侧螺母
2
。
后消音器安装到车身上
螺母 M8
更换螺母。
拧紧扭矩
19
Nm
将插头
1
在左侧废气风门伺服驱动装置上连接并且联锁，同时发出提示音。
更新螺母
2
。
零件：
螺母
拧紧后消音器上的左侧螺母
2
。
后消音器安装到车身上
螺母 M8
更换螺母。
拧紧扭矩
19
Nm
将插头
1
在右侧废气风门伺服驱动装置上连接并且联锁，同时发出提示音。
更新螺母
1
。
零件：
螺母
拧紧后消音器上的右侧螺母
1
。
后消音器安装到车身上
螺母 M8
更换螺母。
拧紧扭矩
19
Nm
更新螺母
1
。
零件：
螺母
拧紧后消音器上的左侧螺母
1
。
后消音器安装到车身上
螺母 M8
更换螺母。
拧紧扭矩
19
Nm
更新螺栓
1
。
零件：
螺栓
拧紧后桥架梁上的左侧螺栓
1
。
后桥架梁上的排气装置
M8x25
更换螺栓。
拧紧扭矩
28
Nm
更新螺栓
1
。
零件：
螺栓
拧紧后桥架梁上的右侧螺栓
1
。
后桥架梁上的排气装置
M8x25
更换螺栓。
拧紧扭矩
28
Nm
带切割位置的变型：
更新夹箍
2
。
零件：
夹箍
将后部排气装置与前部排气装置连接。
对正夹箍
2
并拧紧螺母
1
。
前消音器安装到后消音器上
夹箍
更新夹箍。
拧紧扭矩
38
Nm
不带汽油微粒过滤器的型号：
更换夹箍
1
。
零件：
夹箍
拧紧右侧夹箍
1
。
排气装置/前消音器装到废气触媒转换器上
夹箍
更新夹箍。
拧紧扭矩
55
Nm
不带汽油微粒过滤器的变型：
更换夹箍
1
。
零件：
夹箍
与 3 个人一起穿入排气系统。
将排气装置与废气触媒转换器连接。
拧紧左侧夹箍
1
。
排气装置/前消音器装到废气触媒转换器上
夹箍
更新夹箍。
拧紧扭矩
55
Nm
带汽油微粒过滤器的变型：
更新右侧触媒转换器上的密封件
1
。
零件：
密封件
带汽油微粒过滤器的变型：
更新左侧触媒转换器上的密封件
1
。
零件：
密封件
带汽油微粒过滤器的变型：
更新螺母
1
。
零件：
螺母
拧紧螺母
1
。
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
带汽油微粒过滤器的变型：
与 3 个人一起穿入排气系统。
将排气装置与废气触媒转换器连接。
更新螺母
1
。
零件：
螺母
拧紧螺母
1
。
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
带汽油微粒过滤器的变型：
拧入并且拧紧右侧汽油微粒过滤器前的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
带汽油微粒过滤器的变型：
拧入并且拧紧左侧汽油微粒过滤器前的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
带汽油微粒过滤器的变型：
拧入并且拧紧左侧汽油微粒过滤器后的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
带汽油微粒过滤器的变型：
拧入并且拧紧右侧汽油微粒过滤器后的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
安装加强板
3
。
拧紧螺栓
1
。
加强板安装到车身上
M10x20
拧紧扭矩
56
Nm
转角
90
°
拧紧螺栓
2
。
加强板安装到车身上
M10x25
拧紧扭矩
56
Nm
10
–
安装后部发动机底护板
安装后部机组防护板
3
。
拧紧螺母
2
。
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
拧紧螺栓
1
。
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
