12 63 586
更新供电模块 （车辆诊断后）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
8
DME 控制单元盖板安装到 DME 控制单元支架上
拧紧扭矩
2.5
Nm
用于
9
空气滤清器壳下部件安装到气缸盖罩上
M6
拧紧扭矩
10
Nm
用于
9
进气滤清器壳安装到纯空气管道上
夹箍
拧紧扭矩
3
Nm
用于
9
进气滤清器壳上部件连接到进气滤清器壳下部件上
拧紧扭矩
2
Nm
用于
9
导线支架安装到进气消音器壳上
拧紧扭矩
4.6
Nm
用于
10
前部横向连接上的车顶撑杆
六角螺栓 M10X85
拧紧扭矩
56
Nm
用于
11
车顶撑杆安装到车身（外部）
六角螺栓 M12X1.5 X75
拧紧力矩
100
Nm
用于
11
车顶撑杆安装到车身（内部）
六角螺栓 M12X1.5 X110
拧紧力矩
100
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 12 00 ... 控制单元拆卸和安装提示 |
7
8
|
维修手册
用于
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
14
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
14
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
14
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
14
|
| 61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆） |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
零件
附加信息
12 63 586
更新供电模块
（车辆诊断后）
（车辆诊断后）
一般信息
警告
对 12 V 车载网络执行维修工作。
短路危险！火灾危险！
确保
没有任何充电器
连接到发动机室内的外部启动接线柱上。
断开蓄电池上的蓄电池负极导线。
对于辅助电池：断开所有辅助电池的蓄电池负极导线。
技术信息
如果拔下控制单元，则可能导致故障记录和功能限制。必须读取故障记录，必要时删除这些故障记录。
技术信息
注意控制单元拆卸和安装的提示。
更多信息参见：12 00 ... 拆卸和安装控制单元提示
准备工作
1
–
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
2
–
拆卸车前盖密封条
将车前盖密封条
1
小心地拔下并且拆下。
3
–
拆卸发动机室内的盖板
松开膨胀铆钉
1
。
拆卸发动机室内的盖板
2
。
4
–
拆卸前悬挂托架
技术信息
无车顶撑杆/前端支撑杆或拉杆不允许行驶。
松脱盖板
1
。
松开螺栓
1
和
2
。
拆卸车顶撑杆
3
。
5
–
拆下右侧前悬挂托架
松开螺栓
1
。
不要松开螺栓
2
，只是将谐振器从橡胶件中穿出。
拆卸车顶撑杆
3
。
6
–
拆下右侧进气滤清器壳
松开夹子(箭头)。
将导线支架
1
从进气消音器壳上松开。
松开螺栓
1
。
将导线支架
2
从进气消音器壳上松开。
沿虚线
1
松开螺栓。
拆下进气滤清器壳上部分
2
。
拆下空气滤清器滤芯
1
。
注意密封件
2
的正确位置。
松开并拔出插头
1
。
松开进气消音器壳的夹子
2
并将电缆置于一侧。
松开纯空气管道上进气消音器壳下方的夹箍
1
。
将锁止件（箭头）解除联锁并从进气消音器壳上拔下进气管道
1
。
松开螺栓
1
。
将空气滤清器壳下部件
2
向上从橡胶支座和纯空气管道中拔下并拆卸。
核心任务
7
–
拆卸集成供电模块 (PDM)
有更多信息。
警告
对 12 V 车载网络执行维修工作。
短路危险！火灾危险！
确保
没有任何充电器
连接到发动机室内的外部启动接线柱上。
断开蓄电池上的蓄电池负极导线。
对于辅助电池：断开所有辅助电池的蓄电池负极导线。
技术信息
注意控制单元拆卸和安装的提示。
更多信息参见：12 00 ... 拆卸和安装控制单元提示
技术信息
如果拔下控制单元，则可能导致故障记录和功能限制。必须读取故障记录，必要时删除这些故障记录。
松开螺栓
1
。
拆下盖板
2
。
将气缸 1 至 6 的 DME 控制单元的所有插头
1
解除联锁并从前往后拔下。
将气缸 7 至 12 的 DME 控制单元的所有插头
1
解除联锁并从前往后拔下。
解除联锁并拔下集成供电模块 (PDM) 的所有插头
1
。
从控制单元支架上松开所有电缆束并置于一侧。

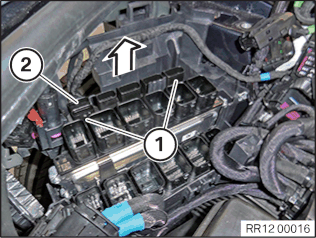

将锁止件解除联锁
1
。
向上从支架中拉出并拆卸集成供电模块 (PDM)
2
。
8
–
安装集成供电模块 (PDM)
有更多信息。
警告
对 12 V 车载网络执行维修工作。
短路危险！火灾危险！
确保
没有任何充电器
连接到发动机室内的外部启动接线柱上。
断开蓄电池上的蓄电池负极导线。
对于辅助电池：断开所有辅助电池的蓄电池负极导线。
技术信息
注意控制单元拆卸和安装的提示。
更多信息参见：12 00 ... 拆卸和安装控制单元提示
技术信息
在保修情况下，受损部件应当随附故障代码存储器的打印单，即使故障代码存储器没有记录。
技术信息
如果拔下控制单元，则可能导致故障记录和功能限制。必须读取故障记录，必要时删除这些故障记录。

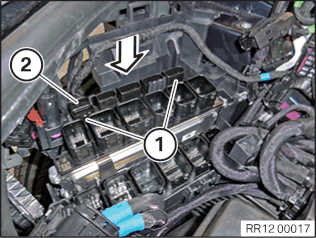

将集成供电模块
2
推入支架中。
锁紧锁止件
1
。
将所有插头
1
插到集成供电模块 (PDM) 上并听到其锁紧的声音。
将所有插头
1
从后往前插在气缸 7 至 12 的 DME 控制单元上，并可以听见其联锁的声音。
将所有插头
1
从后往前插在气缸 1 至 6 的 DME 控制单元上，并可以听见其联锁的声音。
插入盖板
1
。
注意将后部盖板的凸耳
2
正确插入 DME 控制单元的支架中。
安装盖板
2
。
拧紧螺栓
1
（盖板
2
）。
DME 控制单元盖板安装到 DME 控制单元支架上
拧紧扭矩
2.5
Nm
后续工作
9
–
安装右侧进气消音器壳
将进气消音器壳
2
穿入纯空气管道并固定在橡胶支座上。
旋入并拧紧螺栓
1
。
空气滤清器壳下部件安装到气缸盖罩上
M6
拧紧扭矩
10
Nm
连接进气管道
1
与进气消音器壳并联锁锁止件（箭头）。
紧固纯空气管道上进气消音器壳下方的夹箍
1
。
进气滤清器壳安装到纯空气管道上
夹箍
拧紧扭矩
3
Nm
插上插头
1
并听到联锁的声音。
用夹子
2
将电缆固定在进气消音器壳上。
清洁内部空气滤清器壳下部件。
安装空气滤清器滤芯
1
。
注意密封件
2
的正确位置。
安装进气滤清器壳上部分。
沿虚线拧紧螺栓
1
。
进气滤清器壳上部件连接到进气滤清器壳下部件上
拧紧扭矩
2
Nm
将导线支架
2
安装在进气消音器壳上。
拧紧螺栓
1
。
导线支架安装到进气消音器壳上
拧紧扭矩
4.6
Nm
将导线支架
1
安装在进气消音器壳上并用夹子(箭头)固定。
10
–
安装右侧车顶撑杆。
定位车顶撑杆
3
。
在螺栓
2
橡胶件上穿入谐振器。
拧紧螺栓
1
。
前部横向连接上的车顶撑杆
六角螺栓 M10X85
拧紧扭矩
56
Nm
11
–
安装车顶撑杆
技术信息
无车顶撑杆/前端支撑杆或拉杆不允许行驶。
定位车顶撑杆
3
。
拧紧螺栓
2
。
车顶撑杆安装到车身（外部）
六角螺栓 M12X1.5 X75
拧紧力矩
100
Nm
拧紧螺栓
1
。
车顶撑杆安装到车身（内部）
六角螺栓 M12X1.5 X110
拧紧力矩
100
Nm
定位并且嵌入盖板
1
。
12
–
安装发动机室内的盖板
定位发动机室内的盖板
2
。
固定膨胀铆钉
1
。
13
–
安装车前盖密封条
定位并且按压车前盖密封条
1
。
14
–
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
