51 12 828
拆卸和安装/更换左或右后部保险杠引导件 （保险杠饰件和保险杠侧部件已拆下）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
4
将后部保险杠引导件装到车身侧面
钢板螺栓
拧紧力矩
1,8
Nm
用于
5
后上部保险杠饰件
钢板螺栓
拧紧力矩
1,8
Nm
用于
6
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 12 828
拆卸和安装/更换左或右后部保险杠引导件
（保险杠饰件和保险杠侧部件已拆下）
（保险杠饰件和保险杠侧部件已拆下）
一般信息
准备工作
1
–
拆下后部保险杠饰板
松开螺栓
1
。

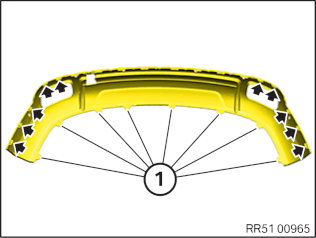

在标记区域松脱并松开后部保险杠饰件
1
。
在辅助人员的帮助下将后部保险杠饰件
1
笔直地向后拉。
解除联锁并脱开所有插头连接。
2
–
拆卸后保险杠侧围
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

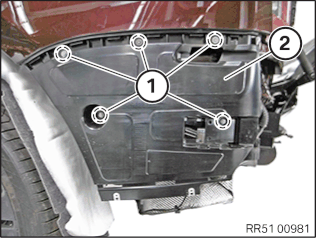

松开螺栓
1
。
松脱并抽出标记区域内的后保险杠侧围
2
。
如有必要，解除联锁并脱开现有的插头连接。
核心任务
3
–
拆卸侧面后部保险杠引导件
松开螺栓
1
。
抽出并取下侧面后部保险杠引导件
2
。
4
–
安装侧面后部保险杠引导件
定位侧面后部保险杠引导件
2
。
拧紧螺栓
1
。
将后部保险杠引导件装到车身侧面
钢板螺栓
拧紧力矩
1,8
Nm
后续工作
5
–
安装后方保险杠侧面件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
必要时连接现有插头并锁定。
将后部保险杠侧面件
2
穿入标记区域并嵌入。
拧紧螺栓
1
。
后上部保险杠饰件
钢板螺栓
拧紧力矩
1,8
Nm
6
–
安装后部保险杠饰件
检查卡子（箭头）是否损坏，必要时更新保险杠饰件。
检查塑料螺母
1
是否损坏，必要时更新塑料螺母。
连接所有插头 并锁紧。
在辅助人员的帮助下定位后部保险杠饰件
1
。

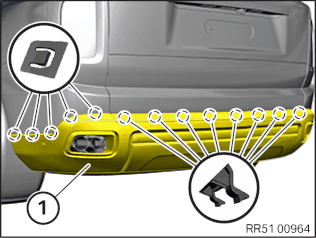

在标记区域嵌入并卡入后部保险杠饰件
1
。

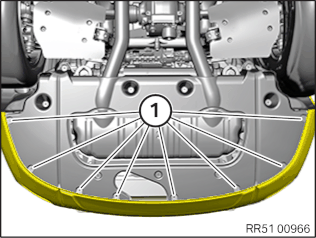

拧紧螺栓
1
。
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
