51 12 157
更新后部保险杠饰件
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
5
保险杠饰件排气管饰件
螺栓
拧紧力矩
2,6
Nm
用于
6
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 12 157
更新后部保险杠饰件
一般信息
有损坏危险
喷漆损坏。
机械或化学效应可能导致喷漆损坏。
工作范围只能用为此指定的覆盖材料盖住。
技术信息
为了确保带隐藏式雷达传感器的车辆的驾驶员辅助功能的质量，只有遵守“带有传感器的油漆维修标准”文件中的维修规定才允许对部件再次喷漆。
参考说明：
https://colorsystem-paint.com/
售后信息研究 (AIR) - 维修和维护提示 - HG99 -
色彩系统
ISTA - HG99 -
色彩系统
在雷达传感器的照射区域内，不允许粘贴任何粘贴标签或者金属箔片（透明或者有颜色）。
如果未安装雷达传感器，则允许对部件喷漆。
以下特征可用于识别车辆上是否安装了雷达传感器：
如果外后视镜上 (镜面玻璃内或镜框上) 有三角形警示灯，则雷达传感器安装在后部。
如果外后视镜上 (镜面玻璃内或镜框上) 有三角形警示灯，并且配备选装配置 S5ATA 或 S5AUA，则雷达传感器安装在前后。
准备工作
1
–

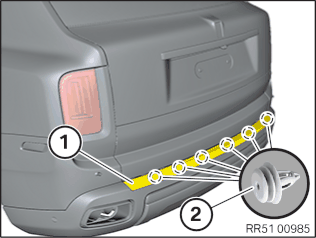

拆卸后部保险杠护板
将后部保险杠护板
1
从卡子
2
松开并取下。
2
–
拆下后部保险杠饰板
松开螺栓
1
。
在标记区域松脱并松开后部保险杠饰件
1
。
在辅助人员的帮助下将后部保险杠饰件
1
笔直地向后拉。
解除联锁并脱开所有插头连接。
核心任务
3
–

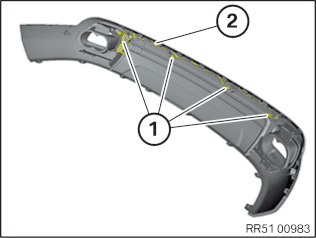

将排气管饰件从后部保险杠饰件拆下
松开螺栓
1
。
抽出后部保险杠饰件排气管饰件
2
。
4
–
更新后部保险杠饰件
将插头连接
1
解除联锁并脱开。
松脱电线束
2
。
松脱 PDC 的超声波传感器
1
。
嵌入 PDC 的超声波传感器
1
。
嵌入电线束
2
。
连接插头
1
并锁紧。
5
–
将排气管饰件安装到后保险杠饰件上
检查塑料螺母是否损坏，必要时更换塑料螺母。
穿入并定位后保险杠盖板的排气管饰件
2
。
拧紧螺栓
1
。
保险杠饰件排气管饰件
螺栓
拧紧力矩
2,6
Nm
后续工作
6
–
安装后部保险杠饰件
检查卡子（箭头）是否损坏，必要时更新保险杠饰件。

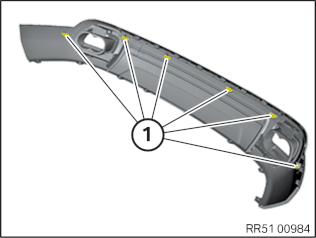

检查塑料螺母
1
是否损坏，必要时更新塑料螺母。
连接所有插头 并锁紧。
在辅助人员的帮助下定位后部保险杠饰件
1
。
在标记区域嵌入并卡入后部保险杠饰件
1
。
拧紧螺栓
1
。
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
7
–
装入后部保险杠护板

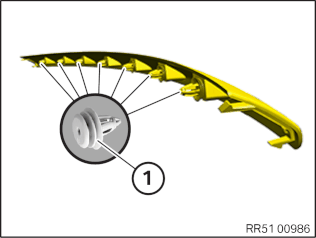

检查卡子
1
是否损坏，必要时进行更新。
将后部保险杠护板
1
定位在卡子
2
上并嵌入。
