拆装/更换低温冷却循环冷却液蒸发器
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
6
低温冷却液循环回路的冷却液膨胀管安装到支架上
M6
拧紧扭矩
10
Nm
用于
8
前部横向连接上的车顶撑杆
六角螺栓 M10X85
拧紧扭矩
56
Nm
用于
9
车顶撑杆安装到车身（外部）
六角螺栓 M12X1.5 X75
拧紧力矩
100
Nm
用于
9
车顶撑杆安装到车身（内部）
六角螺栓 M12X1.5 X110
拧紧力矩
100
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修手册
用于
| 17 00 ... 冷却系统的操作提示 |
7
|
消耗材料
用于
| 总成分组 17 |
7
|
零件
附加信息
17 11 103
拆装/更换低温冷却循环冷却液蒸发器
一般信息
技术信息
无车顶撑杆/前端支撑杆或拉杆不允许行驶。
准备工作
1
–
拆卸车前盖密封条
将车前盖密封条
1
小心地拔下并且拆下。
2
–
拆卸发动机室内的盖板
松开膨胀铆钉
1
。
拆卸发动机室内的盖板
2
。
3
–
拆卸前悬挂托架
技术信息
无车顶撑杆/前端支撑杆或拉杆不允许行驶。
松脱盖板
1
。
松开螺栓
1
和
2
。
拆卸车顶撑杆
3
。
4
–
拆下右侧前悬挂托架
松开螺栓
1
。
不要松开螺栓
2
，只是将谐振器从橡胶件中穿出。
拆卸车顶撑杆
3
。
核心任务
5
–
拆卸低温冷却循环回路的冷却液膨胀罐
夹紧工具
使用市场上常见的夹持工具夹住冷却液软管或真空管路。
注意
有害物质。
接触液体时存在健康危害！
注意并遵守容器上的安全提示。
只有当配备合适的个人防护装备时，才允许执行维修工作。
技术信息
冷却液使用寿命期内的加注！
用过的冷却液不能再次使用。
在更换和拆卸指定冷却液起防腐作用的部件时，必须更换冷却液。清空并重新加注冷却系统。
进行其他排放部分量冷却液的拆卸作业时，应当添加新的冷却液。
技术信息
收集并妥善处理排出的液体。遵守当地的废弃物处理规定。

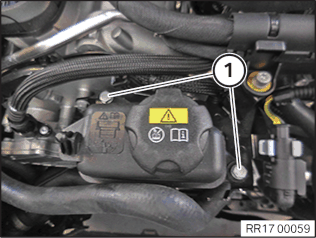

打开低温冷却液循环回路冷却液膨胀罐上的盖罩
1
。
将冷却液用普通泵抽吸。
松开螺栓
1
。
技术信息
使用市场上常见的软管夹具夹住冷却液软管。
将冷却液膨胀罐稍微向上抬起，直到能够够到冷却液软管
1
和
2
。
用市售夹持工具夹住冷却液软管
2
和
3
。

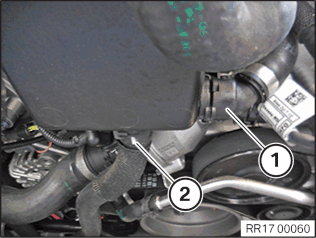

将冷却液软管
1
解锁并从冷却液膨胀罐上拔下。
将冷却液软管
2
解锁并从冷却液膨胀罐上拔下。
抽出并拆下冷却液蒸发器
1
。
6
–
安装用于低温冷却液循环回路的冷却液膨胀罐
注意
有害物质。
接触液体时存在健康危害！
注意并遵守容器上的安全提示。
只有当配备合适的个人防护装备时，才允许执行维修工作。
技术信息
冷却液使用寿命期内的加注！
用过的冷却液不能再次使用。
在更换和拆卸指定冷却液起防腐作用的部件时，必须更换冷却液。清空并重新加注冷却系统。
进行其他排放部分量冷却液的拆卸作业时，应当添加新的冷却液。
技术信息
收集并妥善处理排出的液体。遵守当地的废弃物处理规定。
穿入冷却液膨胀罐并在冷却液膨胀罐下方连接冷却液软管
1
和
2
。
将冷却液软管
2
用弹簧卡箍固定。
将用于低温冷却液循环回路的冷却液膨胀罐安装在支架上。
拧紧螺栓
1
。
低温冷却液循环回路的冷却液膨胀管安装到支架上
M6
拧紧扭矩
10
Nm
7
–
检查低温冷却液循环回路中的冷却液液位，必要时添加
有更多信息。
注意
有害物质。
接触液体时存在健康危害！
注意并遵守容器上的安全提示。
只有当配备合适的个人防护装备时，才允许执行维修工作。
技术信息
注意冷却系统维修操作的说明
更多信息参见：
总成分组 17
17 00 ... 冷却系统上的工作提示
技术信息
冷却液使用寿命期内的加注！
用过的冷却液不能再次使用。
在更换和拆卸指定冷却液起防腐作用的部件时，必须更换冷却液。清空并重新加注冷却系统。
进行其他排放部分量冷却液的拆卸作业时，应当添加新的冷却液。
技术信息
收集并妥善处理排出的液体。遵守当地的废弃物处理规定。

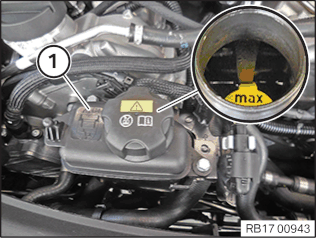

检查低温冷却液循环回路冷却液膨胀罐
1
中的冷却液液位，必要时添加。
后续工作
8
–
安装右侧车顶撑杆。
定位车顶撑杆
3
。
在螺栓
2
橡胶件上穿入谐振器。
拧紧螺栓
1
。
前部横向连接上的车顶撑杆
六角螺栓 M10X85
拧紧扭矩
56
Nm
9
–
安装车顶撑杆
技术信息
无车顶撑杆/前端支撑杆或拉杆不允许行驶。
定位车顶撑杆
3
。
拧紧螺栓
2
。
车顶撑杆安装到车身（外部）
六角螺栓 M12X1.5 X75
拧紧力矩
100
Nm
拧紧螺栓
1
。
车顶撑杆安装到车身（内部）
六角螺栓 M12X1.5 X110
拧紧力矩
100
Nm
定位并且嵌入盖板
1
。
10
–
安装发动机室内的盖板
定位发动机室内的盖板
2
。
固定膨胀铆钉
1
。
11
–
安装车前盖密封条
定位并且按压车前盖密封条
1
。
