31 10 001 前桥及发动机和变速箱的整体拆卸和安装
需要的准备工作：

  • 断开蓄电池负极导线
  • 将车前盖置于安装位置
  • 排放冷暖空调
  • 拆下集风罩
  • 排放冷却液
  • 拆卸两个前部轮罩盖
  • 拆下风窗框板盖板
  • 拆下左右进气滤清器壳
  • 拆卸左右谐振器
  • 拆卸左右原始空气输送管
  • 拆卸左侧增压空气管
  • 拆卸转向轴十字接头
  • 拆下燃油进油管路
  • 拆卸 DME 控制单元盖板
  • 脱开 DME 控制单元和电源分配模块 (PDM) 上的插头连接
  • 拆卸左右散热器支架的定位件
  • 拆卸上部冷却液散热器盖板
  • 拆卸电动冷却液泵（低温）
  • 松开冷却液泵上的冷却液软管
  • 松开节温器上的冷却液软管
  • 松开上方散热器上的冷却液软管
  • 松开平衡罐上的冷却液排气管路
  • 松开附加冷却液泵上的冷却液软管
  • 松开变速箱油冷却器上的变速箱油管
  • 松开制冷剂管路上的空调压缩机吸管
  • 松开空调冷凝器上的制冷剂管路
  • 松开发动机室内的蓄电池正极导线
  • 松开制动助力器真空软管
  • 拆下传动轴
  • 松开速箱上的接地线
  • 拆卸左右阻风唇
  • 拆卸左右下部盖板
  • 松开附加冷却液散热器上的管路
  • 拆下发动机油冷却器
  • 拆下左右两侧上/下部转向装置盖板
  • 松开并捆扎左右侧制动钳
  • 脱开左右两侧车轮转速传感器上的插头连接
  • 脱开左右两侧垂直加速传感器上的插头连接
  • 松开左侧和右侧稳定杆上的稳定杆支撑杆
  • 拆卸左侧和右侧发动机支座加固梁
  • 松开前桥架梁上的 EPS 电缆束



注意！
总是从上侧开始坐标确定。
将发动机集合定位在台面 A 上。
在桌面 B 上定位变速箱。
桌面长度可调（参见箭头）。

安装升降台。
将固定元件及定位件 (40) 定位在变速箱横梁的台面 B 上，坐标为 1/2。
将固定元件及定位件 (50) 定位在变速箱横梁的台面 B 上，坐标为 1/7。
将固定元件及定位件 (70) 定位在变速箱横梁的台面 B 上，坐标为 1/5。
将固定元件及定位件 (80) 定位在变速箱下方的台面 B 上，坐标为 5/6 和 5/3。
将固定元件及定位件 (80) 定位在前桥架梁的台面  A 上，坐标为 2/2 与 2/7。
将定位件 (10) 定位在摆动轴承的台面  A 上，坐标为 3/1 和 4/8。
将固定元件及定位件 (50) 定位在前桥架梁的台面  A 上，坐标为 7/1 与 7/8。
注意！

拆除重量大约 150 kg 至 300 kg。
检查车辆装载情况，必要时清空。
必要时加载前部脚部空间及其沙袋，大约 100 kg。
注意 升降台的安全提示！

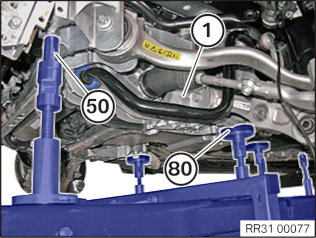

将固定元件及前方左右定位件 (50) 定位在前桥架梁 (1) 上。
将固定元件及后方左右定位件 (80) 定位在前桥架梁 (1) 上。

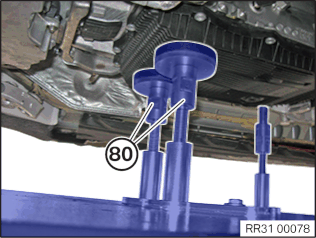

将固定元件及定位件 (80) 定位在自动变速箱上。

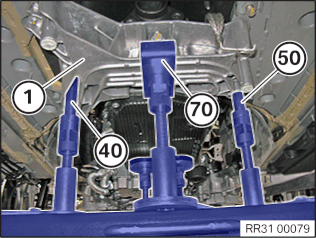

将固定元件及定位件 (40)、(70) 和 (50) 定位在变速箱横梁 (1) 上。

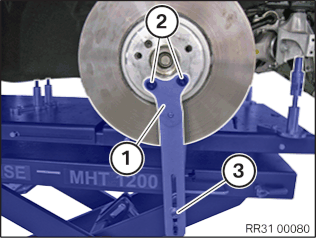

将摆动轴承定位件 (1) 用车轮螺栓 (2) 固定在制动盘上。
固定调整螺钉 (3)。
  • 松开前桥架梁
  • 松开横梁
  • 松开上部横向摆臂的两个摆动轴承
  • 松开减震支柱托架上的两个下部横向摆臂
  • 慢慢地降低升降台，并且留意所有部件的灵活性
