24 13 028
更换输出法兰的径向密封环
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
11
分动器安装到自动变速箱上
M10
拧紧扭矩
43
Nm
用于
11
接地带装到变速箱或车身上
M8
拧紧扭矩
19
Nm
用于
14
注油螺栓和放油螺塞
M22
拧紧扭矩
60
Nm
用于
15
变速箱轴承座装到车身上
M8
拧紧扭矩
19
Nm
用于
15
车辆底板盖板的定位板
钢板螺母
拧紧扭矩
3
Nm
用于
16
后部万向节盘装到三孔法兰上
M12
更换螺栓。
务必遵守接合力矩和转角。
通过螺栓拧紧。
接合力矩
55
Nm
旋转角
90
°
用于
16
中间轴承安装到车身上
M8
拧紧扭矩
19
Nm
用于
17
变速箱横梁安装到车身上
M8
拧紧力矩
19
Nm
用于
17
变速箱横梁安装到橡胶支座上
M12
拧紧力矩
68
Nm
用于
18
隔热板装到车辆底板
拧紧扭矩
3
Nm
用于
19
排气装置/前消音器装到废气触媒转换器上
夹箍
更新夹箍。
拧紧扭矩
55
Nm
用于
19
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
用于
19
前消音器安装到后消音器上
夹箍
更新夹箍。
拧紧扭矩
38
Nm
用于
19
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
用于
19
加强板安装到车身上
M10x20
拧紧扭矩
56
Nm
转角
90
°
用于
19
加强板安装到车身上
M8x20
拧紧扭矩
19
Nm
用于
19
加强板安装到车身上
M10x25
拧紧扭矩
56
Nm
用于
20
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
用于
20
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
专用工具概述
2 219 012
液压举升机
用于
5
17
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 | |
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 495 498 (23 4 050)
定位件
用于
5
17
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 3 | 0 495 549 (23 4 053) |
衬里
（泡沫塑料衬里（1 组 = 4 件）） |
||
| 1 | 0 495 547 (23 4 051) |
万向节
只能订购成套工具组件 23 4 050（83 30 0 495 498） - 日期 2012 年 7 月 16 日。 |
||
| 2 | 0 495 548 (23 4 052) |
框架
（基础边框）只能订购成套工具组件 23 4 050 (83 30 0 495 498) - 日期 2012 年 7 月 16 日 |
||
| 4 | 0 495 550 (23 4 054) |
安全带
（行李箱张紧带）只能订购成套工具组件 23 4 050 (83 30 0 495 498) - 日期 2012 年 7 月 16 日 |
||
| 5 | 0 496 018 (23 4 055) |
定位件
（泡沫塑料衬里的定位件）抛售，然后只能订购整个工具套件 23 4 050 (83 30 0 495 498) - 日期 2012 年 7 月 16 日 |

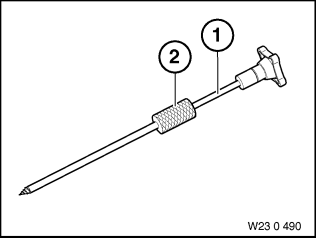

0 491 454 (23 0 490)
起拔器
用于
9
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 491 455 (23 0 491) |
杆
取消自开槽螺栓，只能通过工具套件订购 |
||
| 2 | 0 491 456 (23 0 492) |
重量
（重量） |
0 494 651 (23 3 220)
芯棒
用于
10
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 493 337 (00 2 080)
泵
用于
14
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 495 108 (00 9 130)
磁铁
用于
16
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 490 504 (00 9 120)
旋转角测量垫圈
用于
16
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
概览：标准工具
技术数据概述
用于
14
分动器加注量 ATC-13-1
分动器齿轮油
min.
0,7
l
变速箱油:
技术上适用于分动器的机油
变速箱油
技术上适用于分动器的机油
主组 27
概览：消耗材料
更多信息
维修手册
用于
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
12
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
12
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
12
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
12
|
| 61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆） |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
消耗材料
用于
零件
附加信息
24 13 028
更换输出法兰的径向密封环
一般信息
警告
升降台操作不当可能导致车辆从升降台上滑出。
有致命伤害危险！
注意用升降台抬起车辆的安全提示。
更多信息参见：00 ... 用升降台抬起车辆。
警告
对 12 V 车载网络执行维修工作。
短路危险！火灾危险！
确保
没有任何充电器
连接到发动机室内的外部启动接线柱上。
断开蓄电池上的蓄电池负极导线。
对于辅助电池：断开所有辅助电池的蓄电池负极导线。
注意
有害物质。
接触有害物质时存在健康危害！
注意并遵守容器上的安全提示以及制造商安全数据页上的提示。
只有当配备合适的个人防护装备时，才允许执行维修工作。
准备工作
1
–
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
2
–
拆下后部发动机底护板
松开螺栓
1
。
松开螺母
2
。
拆卸后部机组防护板
3
。
3
–
拆卸前部排气装置
警告
高温表面。
有烫伤危险！
只有当部件已冷却时，才能执行所有维修工作。
注意
大重量部件。
受伤危险！
注意部件的重心。
使用举升机支撑部件。
防止部件从举升机上坠落。
松开螺栓
1
。
松开螺栓
2
。
拆下加强板
3
。
规格 1：
松开左侧夹箍
1
。
规格 2（带有汽油微粒过滤器）：
松开螺母
1
。
规格 1：
松开右侧夹箍
1
。
规格 2（带有汽油微粒过滤器）：
松开螺母
1
。
仅限带有汽油微粒过滤器的车辆：
松开右侧汽油微粒过滤器前的废气温度传感器
1
并且放到一旁。
仅限带有汽油微粒过滤器的车辆：
松开左侧汽油微粒过滤器前的废气温度传感器
1
并且放到一旁。
仅限带有汽油微粒过滤器的车辆：
松开左侧汽油微粒过滤器后的废气温度传感器
1
并且放到一旁。
仅限带有汽油微粒过滤器的车辆：
松开右侧汽油微粒过滤器后的废气温度传感器
1
并且放到一旁。
松开螺母
1
。
松开夹箍
2
。
与另一个人一起抽出并拆卸前部排气装置。
4
–
拆下隔热板
松开螺栓和螺母（箭头）。
拆下隔热板
1
。
松开螺栓和螺母（箭头）。
拆下隔热板
1
。
5
–
拆卸变速箱横梁
用专用工具
2 219 012
和
0 495 498 (23 4 050)
支撑住变速箱。
用行李箱张紧带
1
固定变速箱。
拔下导线
1
。
松开螺栓
1
。
松开螺栓
2
。
拆卸变速箱横梁
3
。
6
–
松开变速箱轴承座
松开螺母
1
。
拆下定位板
2
。
松开螺栓
1
。
松开变速箱轴承座
2
并稍稍降低变速箱。
7
–
将万向轴部分地松开
有损坏危险
拆卸时万向轴损坏。
忽视后驱动桥万向轴拆卸规定可能导致严重损坏。
三孔法兰，万向节盘和万向轴不得拆开。后驱动桥的三孔法兰是与万向节盘和万向轴一起进行平衡的。
在行驶方向的反方向上沿顺时针方向拧松嵌入式螺母。只能在嵌入式螺母上并且只能沿预定旋转方向松开万向轴，否则会损坏十二角法兰螺母的防扭转装置。
当十二角法兰螺母的防扭转装置已损坏时：更换后驱动桥。
标记万向节盘
2
和三孔法兰
3
的螺栓连接的安装位置
1
。
通过标记可以在同一位置处重新装入万向轴。以此避免行车时驱动系发出隆隆声。
松开螺栓（箭头）。
松开中间轴承上的螺栓
1
并按住万向轴。
万向轴的大夹角可能损坏万向轴或万向节。
将万向轴捆吊在车辆底板上。
8
–
拆卸分动器 (ATC 13-1)
松开螺栓
1
并脱开接地带
2
。
将插头
1
从 VTG 控制单元（纵向力矩分配）
2
上拔下。
松开分动器的螺栓连接(箭头)。
将前部万向轴捆吊在/固定在车辆底板上。
务必避免表面涂层损坏！
小心地拔下分动器。
核心任务
9
–
拆卸输出法兰的径向密封环
注意
有害物质。
接触液体时存在健康危害！
注意并遵守容器上的安全提示。
只有当配备合适的个人防护装备时，才允许执行维修工作。
有损坏危险
变速箱损坏。
由于使用未经认可的变速箱油导致变速箱损坏。
仅使用 认可的齿轮油。
维修结束后检查变速箱油位。
技术信息
不要使用钻头。
碎屑可能损坏变速箱并导致变速箱失灵。

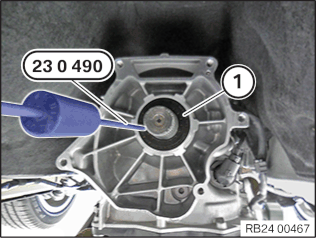

用冲子在径向密封环
1
上敲一个孔。
旋入专用工具
0 491 454 (23 0 490)
。
用滑锤敲出径向密封环
1
。
10
–
安装输出法兰的径向密封环
有损坏危险
变速箱损坏。
由于使用未经认可的变速箱油导致变速箱损坏。
仅使用 认可的齿轮油。
维修结束后检查变速箱油位。
用变速箱油给径向密封环的密封唇上油。
将径向轴密封环用专用工具
0 494 651 (23 3 220)
敲入至极限位置。
后续工作
11
–
安装分动器 (ATC 13-1)
在分动器内的啮合处
1
以及自动变速箱上的啮合处
2
涂上薄薄的油脂。
消耗性材料
滚子轴承润滑脂
100
g
,
管
81229407174
更新 O 形环
1
。
零件：
O 形环
在助手帮助下装上分动器。
将前部万向轴
1
装在分动器输出法兰
3
上。
将前部万向轴
1
借助标记
2
和
4
对准。
安装分动器，同时将前部万向轴
1
推到分动器的输出法兰
3
内。
装配后清除万向轴上流出的油脂。
技术信息
在组装时务必遵守螺栓连接顺序和拧紧力矩。
未遵守规定可能会导致不密封和损坏。
按照
1
至
5
的顺序拧紧螺栓。
分动器安装到自动变速箱上
M10
拧紧扭矩
43
Nm
将插头
1
连接到VTG控制单元(纵向力矩分配)
2
上。
安装接地带
2
。
拧紧螺栓
1
。
接地带装到变速箱或车身上
M8
拧紧扭矩
19
Nm
12
–
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
13
–
用诊断系统检查分动器的油位（主动扭矩控制 13-1）
在检测过程中用诊断系统执行服务功能“换油”，以便确保分动器中正确的变速箱油位。
14
–
补加分动器齿轮油（主动扭矩控制 13-1）
有损坏危险
变速箱损坏。
由于使用未经认可的变速箱油导致变速箱损坏。
仅使用 认可的齿轮油。
维修结束后检查变速箱油位。
松开注油螺栓
1
。
检查分动器(VTG) 上的变速箱油位.
必要时将变速箱油用专用工具
0 493 337 (00 2 080)
添加至注油螺栓开口的下边缘。
分动器加注量 ATC-13-1
分动器齿轮油
min.
0,7
l
变速箱油:
技术上适用于分动器的机油
变速箱油
技术上适用于分动器的机油
主组 27
更新注油螺栓
1
。
零件：
注油螺栓
拧紧注油螺栓
1
。
注油螺栓和放油螺塞
M22
拧紧扭矩
60
Nm
15
–
拧紧变速箱轴承座
安装变速箱轴承座
2
。
拧紧螺栓
1
。
变速箱轴承座装到车身上
M8
拧紧扭矩
19
Nm
安装定位板
2
。
拧紧螺母
1
。
车辆底板盖板的定位板
钢板螺母
拧紧扭矩
3
Nm
16
–
将万向轴部分地安装上
检查定心件
1
是否损坏，必要时更新。
必要时给软的定心件
1
涂抹薄薄的油脂。
硬的定心件
2
不得上油脂。
消耗性材料
润滑脂Olistamoly 2 LN 584 LO
100
g
,
管
83 19 0 447 919
更新 ZNS 螺栓和自锁螺母。
零件：
ZNS螺栓和自锁螺母
根据自己所做标记组装万向节盘
2
和三孔法兰
3
的螺栓连接
1
。
以此避免行车时驱动系发出隆隆声。
手动拧紧螺栓和螺母（箭头），但不要完全拧紧。
定位中间轴承。
手动拧紧螺栓
1
，但不要完全拧紧。
更换螺栓。
零件：
螺丝
将万向节盘的螺栓顶在螺母上并通过螺栓拧紧。
后部万向节盘装到三孔法兰上
M12
更换螺栓。
务必遵守接合力矩和转角。
通过螺栓拧紧。
接合力矩
55
Nm
旋转角
90
°
用专用工具
0 495 108 (00 9 130)
将专用工具
0 490 504 (00 9 120)
固定在车辆底板上，并按照转角继续拧紧。
拧紧螺栓
1
。
中间轴承安装到车身上
M8
拧紧扭矩
19
Nm
17
–
安装变速箱横梁
安装变速箱横梁
3
。
拧紧螺栓
1
。
变速箱横梁安装到车身上
M8
拧紧力矩
19
Nm
拧紧螺栓
2
。
变速箱横梁安装到橡胶支座上
M12
拧紧力矩
68
Nm
连接导线
1
。
将行李箱张紧带
1
从变速箱上松开。
拆下专用工具
2 219 012
和
0 495 498 (23 4 050)
。
18
–
安装隔热板
安装隔热板
1
。
拧紧螺栓和螺母(箭头)。
隔热板装到车辆底板
拧紧扭矩
3
Nm
安装隔热板
1
。
拧紧螺栓和螺母(箭头)。
隔热板装到车辆底板
拧紧扭矩
3
Nm
19
–
安装前部排气装置
注意
大重量部件。
受伤危险！
注意部件的重心。
使用举升机支撑部件。
防止部件从举升机上坠落。
规格 1：
用普通工具脱开焊缝
1
。
拆下左侧和右侧原来的夹箍
2
。
规格 2（带有汽油微粒过滤器）：
更新左侧触媒转换器上的密封件
1
。
零件：
密封件
规格 2（带有汽油微粒过滤器）：
更新右侧触媒转换器上的密封件
1
。
零件：
密封件
规格 1：
更换夹箍
1
。
零件：
夹箍
与三个人一起插入排气装置。
将排气装置与废气触媒转换器连接。
拧紧左侧夹箍
1
。
排气装置/前消音器装到废气触媒转换器上
夹箍
更新夹箍。
拧紧扭矩
55
Nm
规格 2（带有汽油微粒过滤器）：
与三个人一起插入排气装置。
将排气装置与废气触媒转换器连接。
拧紧螺母
1
。
零件：
螺母
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
规格 1：
更换夹箍
1
。
零件：
夹箍
拧紧右侧夹箍
1
。
排气装置/前消音器装到废气触媒转换器上
夹箍
更新夹箍。
拧紧扭矩
55
Nm
规格 2（带有汽油微粒过滤器）：
拧紧螺母
1
。
零件：
螺母
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
更新夹箍
2
。
零件：
夹箍
将后部排气装置与前部排气装置连接。
对正夹箍
2
并拧紧螺母
1
。
前消音器安装到后消音器上
夹箍
更新夹箍。
拧紧扭矩
38
Nm
仅限带有汽油微粒过滤器的车辆：
拧入并且拧紧右侧汽油微粒过滤器前的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
仅限带有汽油微粒过滤器的车辆：
拧入并且拧紧左侧汽油微粒过滤器前的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
仅限带有汽油微粒过滤器的车辆：
拧入并且拧紧左侧汽油微粒过滤器后的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
仅限带有汽油微粒过滤器的车辆：
拧入并且拧紧右侧汽油微粒过滤器后的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
安装加强板
3
。
拧紧螺栓
1
。
加强板安装到车身上
M10x20
拧紧扭矩
56
Nm
转角
90
°
加强板安装到车身上
M8x20
拧紧扭矩
19
Nm
拧紧螺栓
2
。
加强板安装到车身上
M10x25
拧紧扭矩
56
Nm
加强板安装到车身上
M8x20
拧紧扭矩
19
Nm
20
–
安装后部发动机底护板
安装后部机组防护板
3
。
拧紧螺母
2
。
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
拧紧螺栓
1
。
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
