84 10 590
拆卸和安装/替换LTE补偿器 （车辆诊断后）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
16
螺母安装到LTE补偿器上
塑料螺母
拧紧扭矩
3
Nm
用于
17
行李箱捆锁眼
螺栓 M8
拧紧力矩
19
Nm
用于
18
将行李箱槛挡板装到未精加工的车身上
螺栓
拧紧力矩
4,0
Nm
用于
19
将储物托槽安装到未精加工的车身上
螺栓
拧紧力矩
4
Nm
用于
20
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
用于
21
行李箱饰条固定销
固定销
拧紧力矩
4,6
Nm
用于
25
后部靠背侧部件
螺栓 M6x30
拧紧力矩
8
Nm
用于
29
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
3
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 493 681 (64 1 020)
钩子
用于
8
9
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
84 10 590
拆卸和安装/替换LTE补偿器
（车辆诊断后）
（车辆诊断后）
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
准备工作
1
–
拆卸后部扶手
将臂托
1
向上松脱。
松开并脱开插头连接。
2
–
拆卸后排座椅
将后排座椅在区域
1
中向上松脱。
将安全带锁扣
2
从后排座椅中抽出。
将螺栓
1
从固定片上松开，并且将安全带
2
从后排座椅中抽出。
解锁并且脱开存在的插头连接，并且抬出后排座椅。
3
–
拆下后部门槛饰板
将后部车门槛板嵌条
3
用专用工具
0 496 569 (00 9 325)
向上从夹子
1
和
2
中松开并抬起。
解锁和脱开存在的插头连接并且拆卸后部车门槛板嵌条
3
。
4
–
拆卸后部车门槛板嵌条架梁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开膨胀铆钉
1
。
抽出并拆卸后部车门槛板嵌条架梁
2
。
5
–
拆卸下部C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将膨胀铆钉
1
在下部 C 柱挡板
2
上松开。
将下部 C 柱挡板
1
从夹子
2
中向内松脱并且拆卸。
6
–
拆下靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓
1
。
松脱靠背侧部件和卡子
2
。
将安全带
1
拉到一旁。
将靠背侧部件
2
从导向轴颈
3
中抽出并且拆卸。
7
–
拆下后窗置物架前端
将前部后窗置物架
1
从卡子
2
松开并移除。
8
–
拆卸靠背调整开关
前提
后行李箱盖已打开。
将靠背调整开关
1
用专用工具
0 493 681 (64 1 020)
从护栏
2
中撬出。
解除联锁并脱开相应的插头连接。
9
–
拆下行李箱照明灯
将行李箱照明灯
1
用专用工具
0 493 681 (64 1 020)
撬出。
脱开相应的插头连接。
10
–
拆卸行李箱饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开固定销
1
。
将行李箱饰条
2
从夹子
3
和卡子
4
松开并抽出。
11
–
拆下行李箱底板饰板
翻起行李箱底板饰件
1
。
松开螺栓
2
。
拉出导向件
1
上的行李箱底板饰件
3
。
脱开卡子
2
。
拆下行李箱底板饰板
3
。
12
–
拆卸后部储物托槽
松开螺栓
1
。
松开盲铆钉
2
。
抽出并拆卸后部储物托槽
3
。
13
–
拆下行李箱边缘盖板
松开螺栓
1
。
抽出并且拆卸行李箱槛挡板
2
。
14
–
折下行李箱轮罩盖
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将盖板
1
松脱并向后抽出。
撬出并取下凹口处的盖板
1
。
松开螺栓
2
。
取下捆索眼
3
。
松开膨胀铆钉
1
。
行李箱车轮拱罩内饰板
2
从卡子 3 松开。
向内拉并抽出上部区域的行李箱车轮拱罩内饰板
2
。
必要时脱开现有的插头连接。
核心任务
15
–

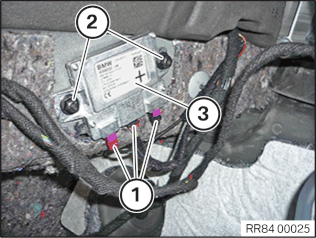

拆卸LTE补偿器
解除联锁并松开插头
1
。
松开螺母
2
。
拆卸LTE补偿器
3
。
16
–
安装LTE补偿器
定位LTE补偿器
3
。
拧紧螺母
2
。
螺母安装到LTE补偿器上
塑料螺母
拧紧扭矩
3
Nm
连接插头
1
并锁紧。
后续工作
17
–
安装行李箱轮罩盖
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
必要时，连接现有的插头连接。
穿入行李箱车轮拱罩内饰板
2
并嵌入卡子
3
上。
固定膨胀铆钉
1
。
定位捆索眼
3
。
拧紧螺栓
2
。
行李箱捆锁眼
螺栓 M8
拧紧力矩
19
Nm
将盖板
1
装入凹口内。
穿入并嵌入盖板
1
。
18
–
安装后备箱装饰条
定位行李箱槛挡板
2
。
在此期间，注意正确定位后行李箱盖密封条。
拧紧螺栓
1
。
将行李箱槛挡板装到未精加工的车身上
螺栓
拧紧力矩
4,0
Nm
19
–
安装后部储物托槽
穿入并定位后部储物托槽
3
。
固定盲铆钉
2
。
拧紧螺栓
1
。
将储物托槽安装到未精加工的车身上
螺栓
拧紧力矩
4
Nm
20
–
安装行李箱底板饰件
将行李箱底板饰件
3
正确定位并安装到导向件
1
上。
嵌入卡子
2
。
翻起行李箱底板饰件
1
。
拧紧螺栓
2
。
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
21
–
安装行李箱饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将行李箱饰条
2
定位在夹子
3
和卡子
4
上并嵌入。
拧紧固定销
1
。
行李箱饰条固定销
固定销
拧紧力矩
4,6
Nm
22
–
安装行李箱照明灯
连接相应的插头。
将行李箱照明灯
1
装入护栏
2
中。
23
–
安装靠背调整开关
前提
后行李箱盖已打开。
将所属的插头和靠背调整开关
1
连接并且联锁。
将靠背调整开关
1
装入护栏
2
中。
24
–
安装前部后窗置物架
定位前部后窗置物架
1
并嵌入卡子
2
。
25
–
安装靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将安全带
1
拉到一旁。
将靠背侧部件
2
穿入导向轴颈
3
并且正确定位。
用卡子
2
嵌入靠背侧部件。
拧紧螺栓
1
。
后部靠背侧部件
螺栓 M6x30
拧紧力矩
8
Nm
26
–
安装后部车门槛板嵌条的架梁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入并正确定位后部车门槛板嵌条的架梁
2
。
安装膨胀铆钉
1
。
27
–
安装后部车门槛板嵌条
拆卸留在车身中的夹子
1
和
2
并且安装到后部车门槛板嵌条上。
检查夹子
1
和
2
是否损坏，必要时更新。
连接插头并锁紧。
将后部车门槛板嵌条
3
定位在车身上。
将后部车门槛板嵌条
3
在夹子
1
和
2
上嵌入。
28
–
安装下部C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入并且定位下部 C 柱挡板
1
。
将下部 C 柱挡板
1
嵌入夹子
2
中。
将膨胀铆钉
1
在下部 C 柱挡板
2
上安装。
29
–
安装后排座椅
将后排座椅抬入车内，并且连接和联锁存在的插头。
将安全带
2
穿入后排座椅中。
拧紧螺栓
1
。
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
将安全带锁扣
2
穿入后排座椅。
将后排座椅在区域
1
中嵌入。
30
–
安装后部扶手
连接插头并锁紧。
定位并且嵌入臂托
1
。
