61 35 013
拆卸和安装 LIN 配电器
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修手册
用于
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
零件
附加信息
61 35 013
拆卸和安装 LIN 配电器
一般信息
准备工作
1
–
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
核心任务
2
–
拆卸LIN配电器

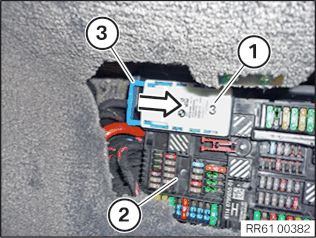

打开并拆卸盖罩
1
。
沿箭头方向松开锁止件
1
。
从配电器
3
上取下 LIN 配电器
2
。
解除联锁并脱开插头
1
。
取下 LIN 配电器
2
。
3
–

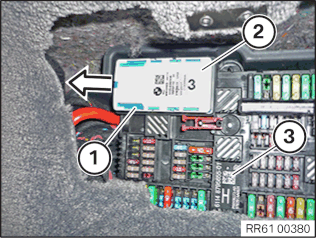

安装LIN配电器
将插头
1
与 LIN 配电器
2
连接并联锁。
在配电器
2
上正确定位 LIN 配电器
1
，并沿箭头方向移动锁止件
3
。
穿入并关闭盖罩
1
。
后续工作
4
–
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
