51 24 425
拆卸和安装下部 后行李箱盖的电动主轴驱动器
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
6
自动软关系统的驱动装置安装到后行李箱盖上
螺栓
拧紧力矩
8
Nm
用于
7
下部后行李箱盖饰板安装到后行李箱盖下部
螺栓
拧紧力矩
2
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 24 425
拆卸和安装下部 后行李箱盖的电动主轴驱动器
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
准备工作
1
–
拆卸下部后行李箱盖锁开关
前提
后行李箱盖已打开。
将后行李箱盖锁开关
1
用专用工具
0 496 571 (00 9 327)
从下部后行李箱盖
2
中拆下。
解锁并脱开相关插头。
取下后行李箱盖锁开关
1
。
2
–
拆卸下部后行李箱盖饰板
在卡子
2
上松脱后行李箱盖锁盖板
1
。
松开螺栓
1
。
松开螺栓
1
。
抽出下部后行李箱盖饰板
2
。
3
–
拆卸上部后行李箱盖的自动软关系统驱动装置
脱开插头连接
1
。
沿箭头方向松脱拉线
2
。
将拉线
2
沿箭头方向扭转 90°，并从后行李箱盖锁
3
中抽出。
松开螺栓
4
。
抽出自动软关系统驱动装置
5
并脱开现有插头连接。
核心任务
4
–

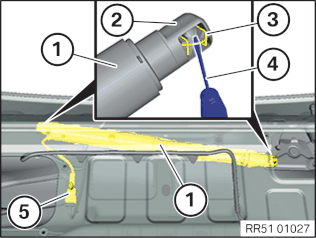

拆卸下部后行李箱盖的主轴驱动器
拆卸主轴驱动器
1
前确保，球座
2
已卸载。
如图所示将防松弹簧
3
用小螺丝起子
4
稍稍抬起并将主轴驱动器
2
从球头销上撬下。
脱开插头连接
5
并松脱导线支架。
拆卸主轴驱动器
1
。
提示
向右抽出并拆卸主轴驱动器。
5
–
安装后行李箱盖的主轴驱动器

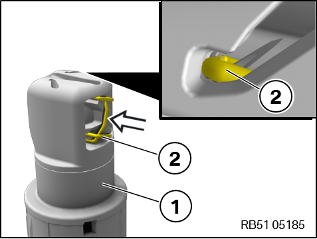

安装主轴驱动器
1
前确保防松弹簧
2
处于开始状态。
检查防松弹簧
2
是否损坏。
如果防松弹簧
1
损坏，请更换主轴驱动器
2
。

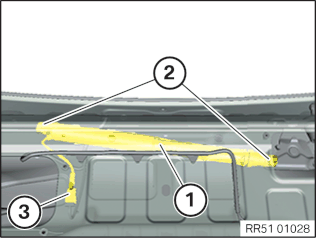

穿入主轴驱动器
1
。
连接插头
3
，并嵌入导线支架。
将球座
1
压入到球头销上，直到听见防松弹簧正确嵌入。
后续工作
6
–
安装上部后行李箱盖的自动软关系统驱动装置
连接现有的插头连接。
穿入并定位自动软关系统驱动装置
5
。
拧紧螺栓
4
。
自动软关系统的驱动装置安装到后行李箱盖上
螺栓
拧紧力矩
8
Nm
将拉线
2
定位在后行李箱盖锁
3
上并沿箭头方向扭转 90°。
沿箭头方向嵌入拉线
2
。
连接插头连接
1
。
7
–
安装下部后行李箱盖饰板
穿入并定位下部后行李箱盖饰板
2
。
拧紧螺栓
1
。
下部后行李箱盖饰板安装到后行李箱盖下部
螺栓
拧紧力矩
2
Nm
拧紧螺栓
1
。
下部后行李箱盖饰板安装到后行李箱盖下部
螺栓
拧紧力矩
2
Nm
将后行李箱盖锁盖板
1
定位在卡子
2
上并嵌入。
8
–
安装下部后行李箱盖锁开关
前提
后行李箱盖已打开。
将所属的插头和后行李箱盖锁开关
1
连接。
定位后行李箱盖锁开关
1
，并将其装入下部后行李箱盖
2
中。
