51 24 120
拆卸和安装/替换左侧或者右侧后行李箱盖下部件的锁
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
2
后行李箱盖锁装到车身上
螺栓
拧紧力矩
19
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 24 120
拆卸和安装/替换左侧或者右侧后行李箱盖下部件的锁
一般信息
核心任务
1
–
拆卸左侧或右侧后行李箱盖锁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

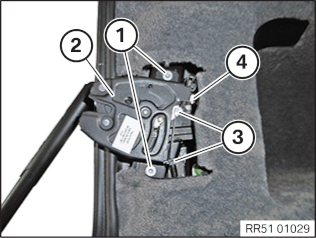

松脱盖板
1
。
松开螺栓
1
。
将后行李箱盖锁
2
稍稍向后拉。
取下牵引
3
。
脱开插头连接
4
。
2
–
安装左侧或右侧后行李箱盖锁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
连接插头连接
4
。
嵌入牵引
3
。
穿入并定位后行李箱盖锁
2
。
拧紧螺栓
1
。
后行李箱盖锁装到车身上
螺栓
拧紧力矩
19
Nm
嵌入盖板
1
。
