51 24 350
拆卸和安装或更换后行李箱盖的左侧电动主轴驱动器
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
20
行李箱饰条架梁安装到车身上
螺栓
拧紧力矩
11,8
Nm
用于
21
行李箱捆锁眼
螺栓 M8
拧紧力矩
19
Nm
用于
22
将行李箱槛挡板装到未精加工的车身上
螺栓
拧紧力矩
4,0
Nm
用于
23
将储物托槽安装到未精加工的车身上
螺栓
拧紧力矩
4
Nm
用于
24
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
用于
26
顶框护板安装到未精加工的车身上
螺栓
拧紧力矩
3,0
Nm
用于
26
固定片装到座椅机械机构上
半圆头埋头螺钉
拧紧力矩
42
Nm
用于
27
行李箱饰条固定销
固定销
拧紧力矩
4,6
Nm
用于
30
后部靠背侧部件
螺栓 M6x30
拧紧力矩
8
Nm
用于
34
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
4
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 493 681 (64 1 020)
钩子
用于
8
9
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 72 00 ... 关于处理气体发生器部件的安全规定 |
11
26
|
零件
附加信息
51 24 350
拆卸和安装或更换后行李箱盖的左侧电动主轴驱动器
一般信息
注意
盖上的车前盖或后行李箱盖。
受伤危险！
使用合适的夹具对车前盖/后行李箱盖在完全打开的位置进行支撑。
有损坏危险
丝杆传动装置损坏。
后行李箱盖未完全打开时，主轴驱动器可能损坏。
只可在后行李箱盖打开到最大角度情况下拆卸和安装主轴驱动器。
准备工作
1
–
拆下后窗置物架前端
将前部后窗置物架
1
从卡子
2
松开并移除。
2
–
拆卸后部扶手
将臂托
1
向上松脱。
松开并脱开插头连接。
3
–
拆卸后排座椅
将后排座椅在区域
1
中向上松脱。
将安全带锁扣
2
从后排座椅中抽出。
将螺栓
1
从固定片上松开，并且将安全带
2
从后排座椅中抽出。
解锁并且脱开存在的插头连接，并且抬出后排座椅。
4
–
拆下后部门槛饰板
将后部车门槛板嵌条
3
用专用工具
0 496 569 (00 9 325)
向上从夹子
1
和
2
中松开并抬起。
解锁和脱开存在的插头连接并且拆卸后部车门槛板嵌条
3
。
5
–
拆卸后部车门槛板嵌条架梁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开膨胀铆钉
1
。
抽出并拆卸后部车门槛板嵌条架梁
2
。
6
–
拆卸下部C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将膨胀铆钉
1
在下部 C 柱挡板
2
上松开。
将下部 C 柱挡板
1
从夹子
2
中向内松脱并且拆卸。
7
–
拆下靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓
1
。
松脱靠背侧部件和卡子
2
。
将安全带
1
拉到一旁。
将靠背侧部件
2
从导向轴颈
3
中抽出并且拆卸。
8
–
拆卸靠背调整开关
前提
后行李箱盖已打开。
将靠背调整开关
1
用专用工具
0 493 681 (64 1 020)
从护栏
2
中撬出。
解除联锁并脱开相应的插头连接。
9
–
拆下行李箱照明灯
将行李箱照明灯
1
用专用工具
0 493 681 (64 1 020)
撬出。
脱开相应的插头连接。
10
–
拆卸行李箱饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开固定销
1
。
将行李箱饰条
2
从夹子
3
和卡子
4
松开并抽出。
11
–
拆卸后部顶框护板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
翻开标记的区域，并且松开下面的螺栓
1
。
抽出固定片
2
。
拆卸盖板
1
。
松开螺栓
2
。
松开螺栓
3
。
将后部顶框护板
1
在卡子
2
上松开。
将后部顶框护板
1
向前移动并在夹子
3
上抽出。
松脱安全带饰板
1
。
抽出安全带
2
。
12
–
拆卸D柱挡板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将 D 柱挡板
1
在卡子
2
上松开并抽出。
13
–
拆下行李箱底板饰板
翻起行李箱底板饰件
1
。
松开螺栓
2
。
拉出导向件
1
上的行李箱底板饰件
3
。
脱开卡子
2
。
拆下行李箱底板饰板
3
。
14
–
拆卸后部储物托槽
松开螺栓
1
。
松开盲铆钉
2
。
抽出并拆卸后部储物托槽
3
。
15
–
拆下行李箱边缘盖板
松开螺栓
1
。
抽出并且拆卸行李箱槛挡板
2
。
16
–
折下行李箱轮罩盖
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将盖板
1
松脱并向后抽出。
撬出并取下凹口处的盖板
1
。
松开螺栓
2
。
取下捆索眼
3
。
松开膨胀铆钉
1
。
行李箱车轮拱罩内饰板
2
从卡子 3 松开。
向内拉并抽出上部区域的行李箱车轮拱罩内饰板
2
。
必要时脱开现有的插头连接。
17
–
拆卸行李箱饰条架梁
松开螺栓
1
。
松脱并抽出电缆束
2
。
抽出行李箱饰条架梁
3
。
核心任务
18
–

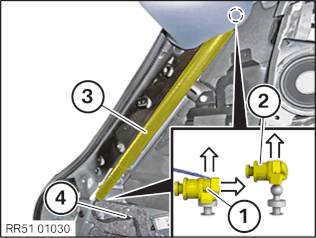

拆卸后行李箱盖的主轴驱动器
有损坏危险
丝杆传动装置损坏。
后行李箱盖未完全打开时，主轴驱动器可能损坏。
只可在后行李箱盖打开到最大角度情况下拆卸和安装主轴驱动器。
脱开插头连接
4
。
拆除球座。
遵守拆卸顺序：
1. 将夹子
1
用一把螺丝起子朝箭头方向推上。
2. 将球座
2
从球头销上取下。
3. 向后推夹子
1
。
拆卸主轴驱动器
3
。
19
–

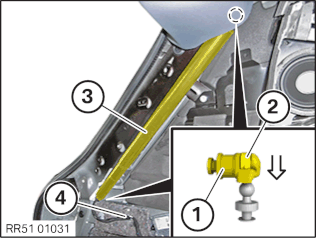

安装后行李箱盖的主轴驱动器
有损坏危险
丝杆传动装置损坏。
后行李箱盖未完全打开时，主轴驱动器可能损坏。
只可在后行李箱盖打开到最大角度情况下拆卸和安装主轴驱动器。
安装主轴驱动器
3
，把球座
1
安放在球头销上并用力嵌入。
检查夹子
2
的位置是否正确。
连接并锁定插头连接
4
。
后续工作
20
–
安装行李箱饰条架梁
定位行李箱饰条架梁
3
。
拧紧螺栓
1
。
行李箱饰条架梁安装到车身上
螺栓
拧紧力矩
11,8
Nm
插入并嵌入电线束
2
。
21
–
安装行李箱轮罩盖
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
必要时，连接现有的插头连接。
穿入行李箱车轮拱罩内饰板
2
并嵌入卡子
3
上。
固定膨胀铆钉
1
。
定位捆索眼
3
。
拧紧螺栓
2
。
行李箱捆锁眼
螺栓 M8
拧紧力矩
19
Nm
将盖板
1
装入凹口内。
穿入并嵌入盖板
1
。
22
–
安装后备箱装饰条
定位行李箱槛挡板
2
。
在此期间，注意正确定位后行李箱盖密封条。
拧紧螺栓
1
。
将行李箱槛挡板装到未精加工的车身上
螺栓
拧紧力矩
4,0
Nm
23
–
安装后部储物托槽
穿入并定位后部储物托槽
3
。
固定盲铆钉
2
。
拧紧螺栓
1
。
将储物托槽安装到未精加工的车身上
螺栓
拧紧力矩
4
Nm
24
–
安装行李箱底板饰件
将行李箱底板饰件
3
正确定位并安装到导向件
1
上。
嵌入卡子
2
。
翻起行李箱底板饰件
1
。
拧紧螺栓
2
。
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
25
–
安装D柱挡板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
检查卡子
1
是否损坏，必要时进行更新。
将 D 柱挡板
1
定位在卡子
2
上并嵌入。
26
–
安装后部顶框护板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
检查夹子
1
和夹子
2
是否损坏，必要时更新。
穿入安全带
2
。
嵌入安全带饰板
1
。
将后部顶框护板
1
朝箭头方向反方向向后移动，并且在夹子
2
和夹子
3
上定位和嵌入。
拧紧螺栓
2
。
顶框护板安装到未精加工的车身上
螺栓
拧紧力矩
3,0
Nm
拧紧螺栓
3
。
嵌入盖板
1
。
穿入并且定位固定片
2
。
更新螺栓
1
。
零件：
螺栓
拧紧螺栓
1
并且重新关闭标记的区域。
固定片装到座椅机械机构上
半圆头埋头螺钉
拧紧力矩
42
Nm
27
–
安装行李箱饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将行李箱饰条
2
定位在夹子
3
和卡子
4
上并嵌入。
拧紧固定销
1
。
行李箱饰条固定销
固定销
拧紧力矩
4,6
Nm
28
–
安装行李箱照明灯
连接相应的插头。
将行李箱照明灯
1
装入护栏
2
中。
29
–
安装靠背调整开关
前提
后行李箱盖已打开。
将所属的插头和靠背调整开关
1
连接并且联锁。
将靠背调整开关
1
装入护栏
2
中。
30
–
安装靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将安全带
1
拉到一旁。
将靠背侧部件
2
穿入导向轴颈
3
并且正确定位。
用卡子
2
嵌入靠背侧部件。
拧紧螺栓
1
。
后部靠背侧部件
螺栓 M6x30
拧紧力矩
8
Nm
31
–
安装后部车门槛板嵌条的架梁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入并正确定位后部车门槛板嵌条的架梁
2
。
安装膨胀铆钉
1
。
32
–
安装后部车门槛板嵌条
拆卸留在车身中的夹子
1
和
2
并且安装到后部车门槛板嵌条上。
检查夹子
1
和
2
是否损坏，必要时更新。
连接插头并锁紧。
将后部车门槛板嵌条
3
定位在车身上。
将后部车门槛板嵌条
3
在夹子
1
和
2
上嵌入。
33
–
安装下部C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入并且定位下部 C 柱挡板
1
。
将下部 C 柱挡板
1
嵌入夹子
2
中。
将膨胀铆钉
1
在下部 C 柱挡板
2
上安装。
34
–
安装后排座椅
将后排座椅抬入车内，并且连接和联锁存在的插头。
将安全带
2
穿入后排座椅中。
拧紧螺栓
1
。
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
将安全带锁扣
2
穿入后排座椅。
将后排座椅在区域
1
中嵌入。
35
–
安装后部扶手
连接插头并锁紧。
定位并且嵌入臂托
1
。
36
–
安装前部后窗置物架
定位前部后窗置物架
1
并嵌入卡子
2
。
37
–
在更换主轴驱动器时
▶ 初始化设置后行李箱盖提升机构
在诊断系统中通过服务功能初始化设置后行李箱盖自动操作装置。
可通过以下步骤进行选择：
车身
后行李箱盖自动操作装置
后行李箱盖自动操作装置初始化设置
◀
