51 21 090
拆卸和安装/更新左或右前车门锁
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
12
车门锁装到车门上
螺栓
拧紧力矩
8
Nm
用于
12
自动软关闭装置驱动装置安装到车门上
六角螺母
拧紧力矩
4
Nm
用于
14
锁芯装到车门上
螺栓
拧紧力矩
6
Nm
用于
16
车窗升降机装到车身上
螺母 M6
拧紧力矩
8
Nm
用于
19
拉槽安装到车门框架上
半圆头埋头螺钉
拧紧力矩
3
Nm
用于
21
开门器安装到车门内板上
M5x10
拧紧力矩
2,1
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
2 457 538
钩子
用于
3
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 | |
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|

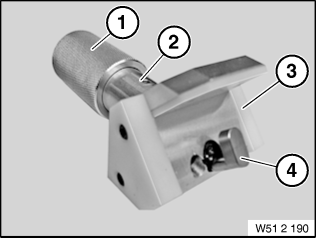

0 494 325 (51 2 190)
调整装置
用于
12
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 3 | 0 494 472 (51 2 193) | 0 494 906 |
保护件
随着噪音优化车门锁的使用由 51 2 196 代替，自 2004 年 2 月起由 51 2 196 (0 494 906) 代替 |
|
| 1 | 0 494 470 (51 2 191) | 0 490 504 |
螺母
(滚花螺母) 由 00 9 120 (0 490 504) 代替 |
|
| 2 | 0 494 471 (51 2 192) |
支撑物
无法再单独发货。只还能通过整套组件 51 2 190 订购 |
||
| 4 | 0 494 473 (51 2 194) |
芯棒
(车门锁张紧器) 安装时用于预紧前部和后部车门锁。自 2004 年 2 月起使用噪音优化的车门锁而对工具进行了更改。图中位置：1 = 滚花螺母 51 2 191 2 = 支撑件 51 2 192 3 = 保护件 51 2 196 4 = 芯棒 51 2 197 |
||
| 2 | 0 494 474 (51 2 195) |
成形件
E85 (取消) |
||
| 3 | 0 494 906 (51 2 196) |
保护件
代替保护件 51 2 193 |
||
| 4 | 0 494 907 (51 2 197) |
芯棒
代替芯棒 51 2 194 |
备用工具:
0 490 504 (00 9 120)
旋转角测量垫圈
用于
12
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
0 494 906 (51 2 196)
保护件
用于
12
概述
| 应用 |
|
| 包含在工具/组件中 | 0 494 325 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 51 48 ... 粘结车门隔音装置 (SI) 的说明 |
5
18
|
| 51 00 ... 用胶带进行部件粘接的提示 |
20
|
零件
附加信息
51 21 090
拆卸和安装/更新左或右前车门锁
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
–
拆下左侧车窗升降机开关
将车窗升降机开关
1
用专用工具
0 496 571 (00 9 327)
从车门饰件
2
中撬出。
解除联锁并脱开插头
1
。
拆下车窗升降机开关
2
。
2
–
拆下内部开门器
将灯
1
用合适的饰板楔子
2
松开。
脱开插头连接
1
。
拆卸灯
2
。
松开螺栓
1
。
抽出开门器
2
。
将拉线
1
向上从开门器
2
中松开。
3
–
拆卸拉手槽的衬里
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
用一根胶带
3
保护拉手槽，防止损坏。
将专用工具
2 457 538
装入拉手槽
2
和衬里
1
之间，并且旋转 90°。
将拉手槽衬里
1
从粘接条上松开并且拆卸。
提示
用热风机稍微加热拉手槽的衬里。
4
–
拆下前部车门饰件
松开拉槽中的螺栓
1
。
松开螺栓
1
。
松开夹子
3
上的车门饰件
2
。
将车门饰件
2
向上从车窗导轨封条中抽出。
拆下车门饰件
1
。
抽出拉线
2
。
解除联锁并脱开插头连接
3
。
5
–
拆卸前车门隔音装置
有更多信息。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
技术信息
关于隔音装置的提示是本维修手册的基础，务必要遵守。
更多信息参见：51 48 ... 粘结车门隔音装置 (SI) 的提示
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
用合适的锋利刀具
3
，将密封条
1
（隔音装置
2
）在要拆开的区域内隔断。
为此注意，在割断密封条
1
时，不得损坏隔音装置
2
和电缆。
注意密封条
1
的位置。
完全松开密封条
1
并拆卸隔音装置
2
。
6
–
拆下前车门窗玻璃
将车门玻璃
2
上的两个支架
1
沿箭头方向尽量撑开，确保能取下车门玻璃
2
。
将车门玻璃 向后推并在车门框 内扭转。
向上抽出车门玻璃。

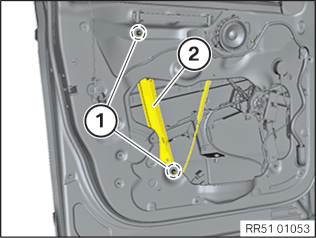

7
–
部分拆卸电动车窗升降机
松开螺母
1
。
抽出电动车窗升降机
2
并且留在车门中。
8
–
拆卸缓冲垫
将缓冲垫
1
在卡子
2
上松开并且从车门中拆卸。

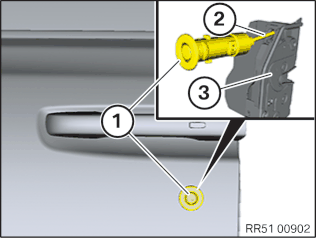

9
–
拆下锁芯
松开螺栓
1
。
将锁芯
1
和连接杆
2
一起从车门锁
3
和车门中拆卸。
10
–
拆卸车门外拉手拉线
松脱支架
2
上的拉线
1
。
将夹具
3
上的拉线
1
稍稍向下拉并取下。
核心任务
11
–
拆卸前部车门锁

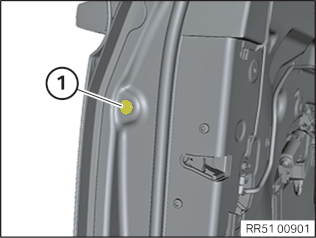

拆下饰盖
1
。
松开位于下方的螺母。

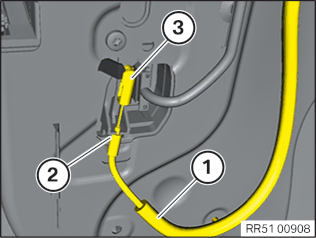

松脱支架
2
上的拉线
1
。
将夹具
3
上的拉线
1
稍稍向下拉并取下。

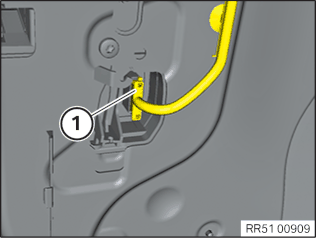

解除联锁并脱开插头连接
1
。
松脱并且取下联锁拉杆
1
。

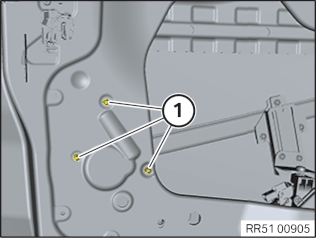

松开螺栓
2
。

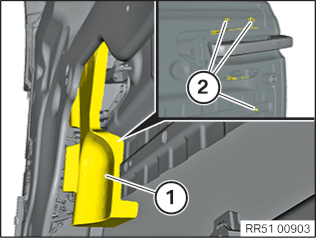

将车门锁
3
和自动软关闭装置驱动装置一起从车门中抽出，并且在此过程中解锁和脱开所有插头连接。
12
–
安全前部车门锁
将车门锁
3
和自动软关闭装置驱动装置一起穿入车门中，并在此过程中连接和联锁所有插头。
拧入螺栓
2
，但暂时不要拧紧。
定位联锁拉杆
1
并且嵌入。

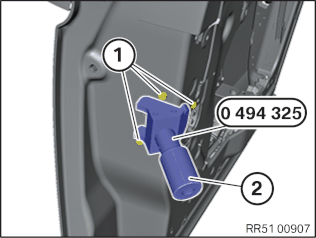

安装专用工具
0 494 325 (51 2 190)
并且推入打开的旋转锁销中，直至旋转锁销嵌入 1 档中。
将车门锁用滚花螺钉
2
预紧，直至专用工具
0 494 325 (51 2 190)
完全贴靠在车门上为止。
拧紧螺栓
1
。
车门锁装到车门上
螺栓
拧紧力矩
8
Nm
连接插头
1
并锁紧。

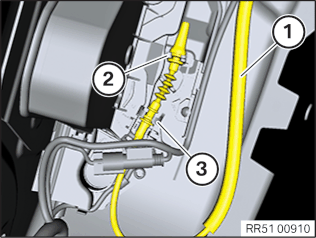

将拉线
1
嵌入夹具
3
。
将拉线
1
嵌入支架
2
上。
拧紧螺母
1
。
自动软关闭装置驱动装置安装到车门上
六角螺母
拧紧力矩
4
Nm
安装饰盖。
后续工作
13
–
安装车门外拉手的拉线
将拉线
1
嵌入夹具
3
。
将拉线
1
嵌入支架
2
上。
14
–
安装锁芯
将锁芯
1
穿入车门中。
确保连接杆
2
正确穿入车门锁
3
中。
更新螺栓
1
的密封件。
零件：
密封件
拧紧螺栓
1
。
锁芯装到车门上
螺栓
拧紧力矩
6
Nm
15
–
安装缓冲垫
检查缓冲垫
1
和夹子
2
。
如果损坏，则更新缓冲垫
1
。
将缓冲垫
1
安装到车门中，并且在卡子
2
上嵌入。
16
–
部分安装车窗升起功能
抽出并且定位电动车窗升降机
2
。
拧紧螺母
1
。
车窗升降机装到车身上
螺母 M6
拧紧力矩
8
Nm
17
–
安装前部车窗玻璃
将车门玻璃扭转后穿入车门框中。
将车门玻璃通过扭转穿入车窗橡胶密封条中。
车门玻璃必须正确位于车窗橡胶密封条中。
将车门玻璃
2
向下按压，使得两个支架
1
在车门玻璃
2
上嵌入。
18
–
安装前车门隔音装置
有更多信息。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
技术信息
关于隔音装置的提示是本维修手册的基础，务必要遵守。
更多信息参见：51 48 ... 粘结车门隔音装置 (SI) 的提示
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 更换前部隔音装置
技术信息
粘结面必须保持干燥、无灰尘、无油脂。粘结区域在清洁后，不能再直接用手触摸。
去除车门
2
上剩余的丁基并清洁粘结区域
1
。
遵守干燥时间 1 分钟。
将 6 mm（BMW Group 零件部参考说明）丁烯卷绳
3
安装到标记
2
（位于隔音装置
1
）上。
◀
▶ 重新安装前部隔音装置
检查隔音装置 是否损坏，必要时替换。
将直径
4 mm
的丁烯卷绳（BMW Group 零件部参考说明）敷设到前车门
2
原始的丁烯卷绳
1
上。
◀
注意密封条
1
的位置。
用暖风机加热丁烯卷绳
1
并用手动辊按压隔音装置
2
四周。
19
–
安装前部车门饰件
将调节元件
1
完全旋入，但暂时不要拧紧。
提示
不得拧紧调节元件，必须仍能稍稍转动。
将车门饰件
1
固定到车门上。
插入拉线
2
。
连接并联锁插头连接
3
。
将联锁按钮
4
装入车门饰件
2
的导向件中。
将车门饰件
2
从上部穿入到车窗导轨封条上。
在夹子
3
上嵌入车门饰件
2
。
拧紧螺栓
1
。
拧紧拉手槽中的螺栓
1
。
拉槽安装到车门框架上
半圆头埋头螺钉
拧紧力矩
3
Nm
20
–
安装拉手槽的衬里
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础，请务必遵守。
更多信息参见：51 00 ... 用胶带进行部件粘接的提示
更新拉手槽的衬里
1
。
零件：
拉手槽的衬里
将内衬从拉手槽衬里
1
的粘接条上拔下。
将拉手槽衬里
1
定位在拉手槽中并压紧。
21
–
安装内部开门器
将车门把手压到缓冲挡块。
将拉线
1
嵌入到车门把手
2
上。
定位开门器
2
。
拧紧螺栓
1
。
开门器安装到车门内板上
M5x10
拧紧力矩
2,1
Nm
连接插头
1
。
嵌入灯
2
。
22
–
安装左侧车窗升降机开关
检查夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将插头
1
连接在车窗升降机开关
2
上并联锁。
将车窗升降机开关
1
装入车门饰件
2
中。
