54 13 002 调整两个玻璃活动天窗盖板

需要的专用工具：

  • 00 9 315
  • 00 9 340
安装说明：

  • 微密封螺栓 (Loctite) 必须更新， 不允许重新使用
  • 螺栓连接必须在 20 分钟内结束 (开始硬化)
  • 微密封螺栓 不允许再拧紧
  • 在反复使用时事先清洁螺母的螺纹


提示：

在另一工作人员的帮助下进行调整。


需要的准备工作：

  • 拆下左右 橡胶防尘罩。
  • 完全关闭玻璃活动天窗。
首先检查距离和高度调整。


距离调整：

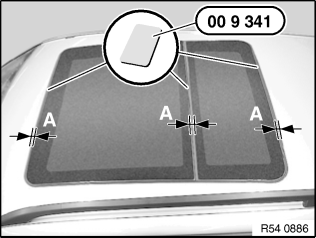

车身和玻璃天窗（不带密封件）之间的间隔 A：
A =
5.8 ±0.3 mm（周边）
用专用工具  00 9 340检查玻璃盖和车身的相同距离。
将专用工具  00 9 340 移到密封件和内嵌件之间。测量卡移动时的阻力必须相同。
高度调整：

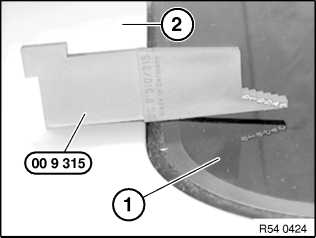

用专用工具 00 9 315 检查玻璃盖（1）到车身（2）的高度。
玻璃盖直线侧的测量范围（ 不在玻璃盖拐角区域内）。
高度：
  • 前部玻璃活动天窗盖的前边缘低于车顶边缘 0 至 1 毫米。
  • 前部玻璃活动天窗盖的后边缘高于后部玻璃活动天窗盖 0 至 0.5 毫米。
  • 后部玻璃活动天窗盖的后边缘高于车顶边缘 0 至 1 毫米。
检查功能和设置。
玻璃活动天窗单元的设置：
如果玻璃活动天窗在调整公差之外，则按如下方式进行调整：
提示：

如果两个玻璃活动天窗盖在公差范围外，则必须首先调整前部玻璃活动天窗盖。


先后在各侧进行如下操作（先左，后右或相反）：
  • 将 前部或 后部玻璃活动天窗盖的左/右星形头螺栓松驰旋入，使玻璃活动天窗组件刚好还能移动。
  • 根据需要移动玻璃活动天窗盖，直至达到理想位置。
  • 拧紧所有螺栓。
  • 拧紧力矩  54 12 01AZ。
  • 在另外一侧重复工作步骤。
  • 对玻璃活动天窗进行 初始化设置。
