84 10 059
拆卸和安装/更换中央控制台储物格中的 USB 连接
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
专用工具概述
0 493 681 (64 1 020)
钩子
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
84 10 059
拆卸和安装/更换中央控制台储物格中的 USB 连接
一般信息
前提
中间扶手盖罩已打开。
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
准备工作
1
–
拆卸中央控制台中的杂物箱遮板
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。

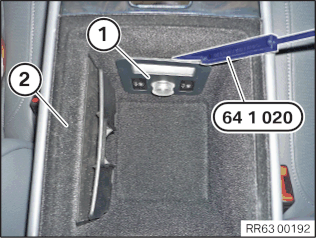

将盖板
1
用专用工具
0 493 681 (64 1 020)
从中央控制台
2
中的储物格中拆卸。
解除联锁并脱开所有插头连接。
拆下盖板
1
。
核心任务
2
–

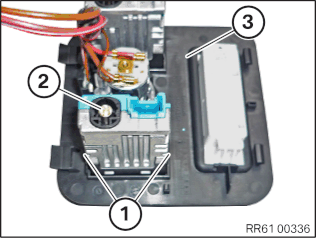

拆卸 USB 音频接口的接插孔（前部储物格）
松开卡子
1
。
将接插孔
2
从盖板
3
中拆卸。
3
–
安装前部储物格中 USB 音频接口的接插孔
定位接插孔
2
并且装入盖板
3
中。
让嵌入件
1
正确地嵌入。
后续工作
4
–
安装中央控制台中的杂物箱遮板
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。

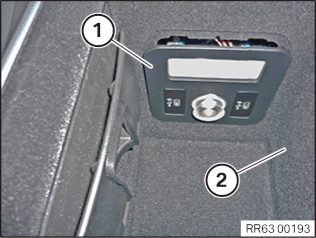

定位盖板
1
并且连接和联锁所有插头。
正确定位盖板
1
并且安装到中央控制台
2
中的储物格中。
