13 90 501
拆卸和安装/更换气缸 1-6 的油箱排气阀 （车辆诊断后）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
9
空气滤清器壳下部件安装到气缸盖罩上
M6
拧紧扭矩
10
Nm
用于
9
进气滤清器壳安装到纯空气管道上
夹箍
拧紧扭矩
3
Nm
用于
9
进气滤清器壳上部件连接到进气滤清器壳下部件上
拧紧扭矩
2
Nm
用于
9
导线支架安装到进气消音器壳上
拧紧扭矩
4.6
Nm
用于
10
前部横向连接上的车顶撑杆
六角螺栓 M10X85
拧紧扭矩
56
Nm
用于
12
车顶撑杆安装到车身（外部）
六角螺栓 M12X1.5 X75
拧紧力矩
100
Nm
用于
12
车顶撑杆安装到车身（内部）
六角螺栓 M12X1.5 X110
拧紧力矩
100
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
13 90 501
拆卸和安装/更换气缸 1-6 的油箱排气阀
（车辆诊断后）
（车辆诊断后）
一般信息
准备工作
1
–
拆卸车前盖密封条
将车前盖密封条
1
小心地拔下并且拆下。
2
–
拆卸发动机室内的盖板
松开膨胀铆钉
1
。
拆卸发动机室内的盖板
2
。
3
–
拆卸前悬挂托架
技术信息
无车顶撑杆/前端支撑杆或拉杆不允许行驶。
松脱盖板
1
。
松开螺栓
1
和
2
。
拆卸车顶撑杆
3
。
4
–
拆下隔音板
有损坏危险
隔音板损坏。
拆卸时猛烈拉扯或在安装时过度用力会导致隔音盖板断裂。
小心拆卸和安装隔音盖板。
依次拆卸和安装球面轴颈上的快装连接器。
仅在温度为
>20 °C
时拆卸和安装隔音盖板。
在安装时只可以用蒸馏水作为辅助工具，不可以使用润滑剂。
类型 A：
向上松脱并取下隔音板
1
。
类型 B：
向上松脱并取下隔音板
1
。
5
–
拆下右侧前悬挂托架
松开螺栓
1
。
不要松开螺栓
2
，只是将谐振器从橡胶件中穿出。
拆卸车顶撑杆
3
。
6
–
拆下右侧进气滤清器壳
松开夹子(箭头)。
将导线支架
1
从进气消音器壳上松开。
松开螺栓
1
。
将导线支架
2
从进气消音器壳上松开。
沿虚线
1
松开螺栓。
拆下进气滤清器壳上部分
2
。
拆下空气滤清器滤芯
1
。
注意密封件
2
的正确位置。
松开并拔出插头
1
。
松开进气消音器壳的夹子
2
并将电缆置于一侧。
松开纯空气管道上进气消音器壳下方的夹箍
1
。
将锁止件（箭头）解除联锁并从进气消音器壳上拔下进气管道
1
。
松开螺栓
1
。
将空气滤清器壳下部件
2
向上从橡胶支座和纯空气管道中拔下并拆卸。
核心任务
7
–
拆卸右侧燃油箱排气阀

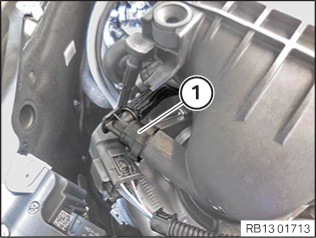

松开并拔出插头
1
。
解锁燃油箱排气管
2
并从燃油箱排气阀
3
上拔下。
将燃油箱排气阀
3
从支架中拆下。
解锁燃油箱排气管
1
并从空气导管上拔下。

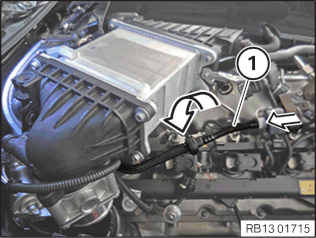

将燃油箱排气阀
1
向前旋出并拆下。
8
–
安装右侧燃油箱排气阀
从增压空气冷却器下方穿入燃油箱排气阀
1
。
将燃油箱排气管
1
连接到空气导管并听见其联锁。
将燃油箱排气阀
3
安装到支架上
插上插头
1
并听到联锁的声音。
将燃油箱排气管
2
连接至燃油箱排气阀
3
并听见其联锁。
后续工作
9
–
安装右侧进气消音器壳
将进气消音器壳
2
穿入纯空气管道并固定在橡胶支座上。
旋入并拧紧螺栓
1
。
空气滤清器壳下部件安装到气缸盖罩上
M6
拧紧扭矩
10
Nm
连接进气管道
1
与进气消音器壳并联锁锁止件（箭头）。
紧固纯空气管道上进气消音器壳下方的夹箍
1
。
进气滤清器壳安装到纯空气管道上
夹箍
拧紧扭矩
3
Nm
插上插头
1
并听到联锁的声音。
用夹子
2
将电缆固定在进气消音器壳上。
清洁内部空气滤清器壳下部件。
安装空气滤清器滤芯
1
。
注意密封件
2
的正确位置。
安装进气滤清器壳上部分。
沿虚线拧紧螺栓
1
。
进气滤清器壳上部件连接到进气滤清器壳下部件上
拧紧扭矩
2
Nm
将导线支架
2
安装在进气消音器壳上。
拧紧螺栓
1
。
导线支架安装到进气消音器壳上
拧紧扭矩
4.6
Nm
将导线支架
1
安装在进气消音器壳上并用夹子(箭头)固定。
10
–
安装右侧车顶撑杆。
定位车顶撑杆
3
。
在螺栓
2
橡胶件上穿入谐振器。
拧紧螺栓
1
。
前部横向连接上的车顶撑杆
六角螺栓 M10X85
拧紧扭矩
56
Nm
11
–
安装隔音板
有损坏危险
隔音板损坏。
拆卸时猛烈拉扯或在安装时过度用力会导致隔音盖板断裂。
小心拆卸和安装隔音盖板。
依次拆卸和安装球面轴颈上的快装连接器。
仅在温度为
>20 °C
时拆卸和安装隔音盖板。
在安装时只可以用蒸馏水作为辅助工具，不可以使用润滑剂。
类型 A：
定位并嵌入隔音盖板
1
。
类型 B：
定位并嵌入隔音盖板
1
。
12
–
安装车顶撑杆
技术信息
无车顶撑杆/前端支撑杆或拉杆不允许行驶。
定位车顶撑杆
3
。
拧紧螺栓
2
。
车顶撑杆安装到车身（外部）
六角螺栓 M12X1.5 X75
拧紧力矩
100
Nm
拧紧螺栓
1
。
车顶撑杆安装到车身（内部）
六角螺栓 M12X1.5 X110
拧紧力矩
100
Nm
定位并且嵌入盖板
1
。
13
–
安装发动机室内的盖板
定位发动机室内的盖板
2
。
固定膨胀铆钉
1
。
14
–
安装车前盖密封条
定位并且按压车前盖密封条
1
。
