拆卸和安装/更换左或右前车门的车门制动器
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
8
车门制动器装到车门上
螺栓
拧紧力矩
28
Nm
用于
8
车门制动器装到 A 柱上
螺栓
拧紧力矩
28
Nm
用于
9
车门拉紧辅助装置装到车门上
螺栓
拧紧力矩
6,8
Nm
用于
11
拉槽安装到车门框架上
半圆头埋头螺钉
拧紧力矩
3
Nm
用于
13
开门器安装到车门内板上
M5x10
拧紧力矩
2,1
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
2 457 538
钩子
用于
3
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 | |
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 51 48 ... 粘结车门隔音装置 (SI) 的说明 |
5
10
|
| 51 00 ... 用胶带进行部件粘接的提示 |
12
|
零件
附加信息
51 21 280
拆卸和安装/更换左或右前车门的车门制动器
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
–
拆下左侧车窗升降机开关
将车窗升降机开关
1
用专用工具
0 496 571 (00 9 327)
从车门饰件
2
中撬出。
解除联锁并脱开插头
1
。
拆下车窗升降机开关
2
。
2
–
拆下内部开门器
将灯
1
用合适的饰板楔子
2
松开。
脱开插头连接
1
。
拆卸灯
2
。
松开螺栓
1
。
抽出开门器
2
。
将拉线
1
向上从开门器
2
中松开。
3
–
拆卸拉手槽的衬里
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
用一根胶带
3
保护拉手槽，防止损坏。
将专用工具
2 457 538
装入拉手槽
2
和衬里
1
之间，并且旋转 90°。
将拉手槽衬里
1
从粘接条上松开并且拆卸。
提示
用热风机稍微加热拉手槽的衬里。
4
–
拆下前部车门饰件
松开拉槽中的螺栓
1
。
松开螺栓
1
。
松开夹子
3
上的车门饰件
2
。
将车门饰件
2
向上从车窗导轨封条中抽出。
拆下车门饰件
1
。
抽出拉线
2
。
解除联锁并脱开插头连接
3
。
5
–
拆卸前车门隔音装置
有更多信息。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
技术信息
关于隔音装置的提示是本维修手册的基础，务必要遵守。
更多信息参见：51 48 ... 粘结车门隔音装置 (SI) 的提示
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

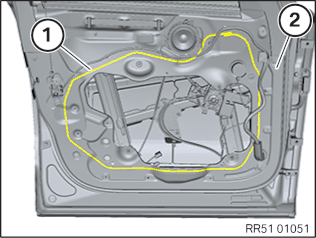

用合适的锋利刀具
3
，将密封条
1
（隔音装置
2
）在要拆开的区域内隔断。
为此注意，在割断密封条
1
时，不得损坏隔音装置
2
和电缆。
注意密封条
1
的位置。
完全松开密封条
1
并拆卸隔音装置
2
。
6
–
拆卸前部车门拉紧辅助装置
将球座
1
从球头上撬出。
解锁插头连接
2
。
将螺栓
3
拧出几圈并且将支架
4
向上推。
将车门拉紧辅助装置
5
从下部销中抽出并且拆卸。
核心任务
7
–

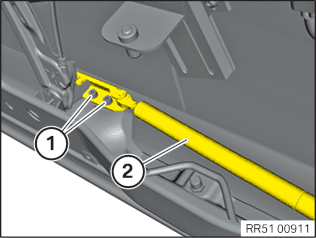

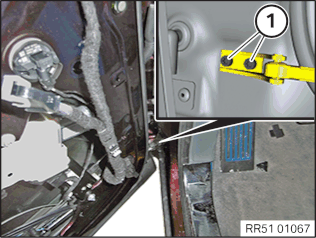

拆卸前车门上的车门制动器
松开螺栓
1
。
松开螺栓
1
。
将车门制动器
2
从车门中抽出并且拆卸。
8
–
在前车门上安装车门制动器
将车门制动器
2
穿入车门中并定位。
拧紧螺栓
1
。
车门制动器装到车门上
螺栓
拧紧力矩
28
Nm
拧紧螺栓
1
。
车门制动器装到 A 柱上
螺栓
拧紧力矩
28
Nm
后续工作
9
–
安装前部车门拉紧辅助装置
将车门拉紧辅助装置
5
在下部在销上穿入。
降低支架
4
并且将中心销装入车门拉紧辅助装置。
拧紧螺栓
3
。
车门拉紧辅助装置装到车门上
螺栓
拧紧力矩
6,8
Nm
连接插头
2
并锁紧。
将球座
1
插到球头上。
10
–
安装前车门隔音装置
有更多信息。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
技术信息
关于隔音装置的提示是本维修手册的基础，务必要遵守。
更多信息参见：51 48 ... 粘结车门隔音装置 (SI) 的提示
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 更换前部隔音装置
技术信息
粘结面必须保持干燥、无灰尘、无油脂。粘结区域在清洁后，不能再直接用手触摸。
去除车门
2
上剩余的丁基并清洁粘结区域
1
。
遵守干燥时间 1 分钟。
将 6 mm（BMW Group 零件部参考说明）丁烯卷绳
3
安装到标记
2
（位于隔音装置
1
）上。
◀
▶ 重新安装前部隔音装置
检查隔音装置 是否损坏，必要时替换。
将直径
4 mm
的丁烯卷绳（BMW Group 零件部参考说明）敷设到前车门
2
原始的丁烯卷绳
1
上。
◀
注意密封条
1
的位置。
用暖风机加热丁烯卷绳
1
并用手动辊按压隔音装置
2
四周。
11
–
安装前部车门饰件
将调节元件
1
完全旋入，但暂时不要拧紧。
提示
不得拧紧调节元件，必须仍能稍稍转动。
将车门饰件
1
固定到车门上。
插入拉线
2
。
连接并联锁插头连接
3
。
将联锁按钮
4
装入车门饰件
2
的导向件中。
将车门饰件
2
从上部穿入到车窗导轨封条上。
在夹子
3
上嵌入车门饰件
2
。
拧紧螺栓
1
。
拧紧拉手槽中的螺栓
1
。
拉槽安装到车门框架上
半圆头埋头螺钉
拧紧力矩
3
Nm
12
–
安装拉手槽的衬里
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础，请务必遵守。
更多信息参见：51 00 ... 用胶带进行部件粘接的提示
更新拉手槽的衬里
1
。
零件：
拉手槽的衬里
将内衬从拉手槽衬里
1
的粘接条上拔下。
将拉手槽衬里
1
定位在拉手槽中并压紧。
13
–
安装内部开门器
将车门把手压到缓冲挡块。
将拉线
1
嵌入到车门把手
2
上。
定位开门器
2
。
拧紧螺栓
1
。
开门器安装到车门内板上
M5x10
拧紧力矩
2,1
Nm
连接插头
1
。
嵌入灯
2
。
14
–
安装左侧车窗升降机开关
检查夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将插头
1
连接在车窗升降机开关
2
上并联锁。
将车窗升降机开关
1
装入车门饰件
2
中。
