52 25 350
拆卸和安装后座台架架梁 （全套后座台架）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
4
后座台架装到车身上
螺母
8
Nm
用于
4
后座台架装到车身上
螺栓
8
Nm
用于
5
后部座椅安装到车身上
螺栓
66
Nm
用于
5
后部座椅安装到车身上
螺栓 M8
拧紧力矩
28
Nm
用于
5
后部座椅安装到车身上
六角螺母
拧紧力矩
19
Nm
专用工具概述
0 490 527 (00 9 310)
装配楔
用于
3
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
备用工具:
0 496 569 (00 9 325)
装配楔
用于
3
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 496 570 (00 9 326)
装配楔
用于
3
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 496 571 (00 9 327)
装配楔
用于
3
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
52 25 350
拆卸和安装后座台架架梁
（全套后座台架）
（全套后座台架）
一般信息
准备工作
1
–
拆卸左右座椅面
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在右侧和左侧执行的工作步骤。
将座椅面
1
完全向前和向上调整。
将座椅面
1
沿箭头方向从嵌入件中松脱。
将弹簧夹圈
1
向外（车门侧）沿箭头方向从座椅机械机构中撬出。
将弹簧夹圈
1
向内（通道侧）沿箭头方向从座椅机械机构中撬出。
▶ 松开座椅面卡钩
沿箭头方向松开卡钩
1
，并将座椅面
2
向上折叠。
◀
▶ 松开座椅面卡钩
将卡钩
1
按压在拉线
2
上，从而将其松开，并将座椅面
3
向上折叠。
◀
解除联锁并脱开插头连接
1
。
解锁插塞连接
2
并通过轻微的上下运动拉开。
拆卸座椅面
3
。
2
–
拆卸左侧和右侧座椅
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在右侧和左侧执行的工作步骤。
松开螺栓
1
至
4
。
在区域
2
中，将盖板
1
从尼龙搭扣向内松开。
将盖板
1
从座椅机械机构向上取下。
松开螺母
1
至
3
。
松开螺栓
1
。
解锁并脱开标记区域内的插头连接
2
。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
取下座椅。
核心任务
3
–
拆下后座区托架
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
将上部后座台架盖板用专用工具
0 490 527 (00 9 310)
在标记区域内撬出。

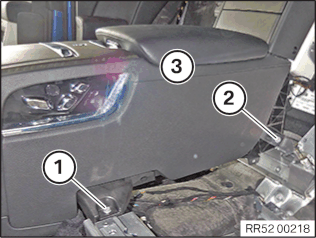

松开螺栓
1
。
注意
在右侧和左侧执行的工作步骤。

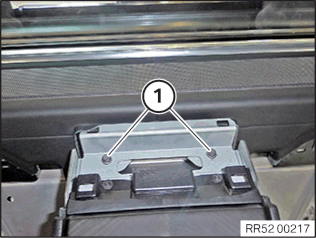

松开螺栓
1
。
松开螺母
2
。
将后座台架
3
向前倾斜。

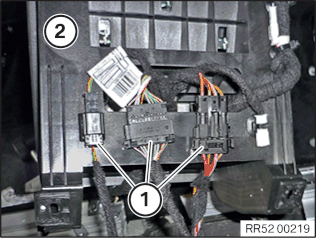

将插头连接
1
解除联锁并脱开。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
从车辆中抬起后座台架
2
。
4
–
安装后座区托架
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
将后座台架
2
抬入车辆中。
连接并联锁插头连接
1
。
注意
在右侧和左侧执行的工作步骤。
正确定位后座台架
3
。
拧紧螺母
2
。
后座台架装到车身上
螺母
8
Nm
拧紧螺栓
1
。
后座台架装到车身上
螺栓
8
Nm
拧紧螺栓
1
。
后座台架装到车身上
螺栓
8
Nm
正确定位上部后座台架盖板
1
并在标记区域内正确定位和安装。
后续工作
5
–
安装左侧和右侧座椅
▶ 安装左侧座椅
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
将座椅插入车辆。
连接并联锁所有插头连接
2
。
拧紧螺栓
1
。
后部座椅安装到车身上
螺栓
66
Nm
注意
注意下列详细说明。
按照顺序
1
、
2
、
3
和
4
拧紧螺栓。
后部座椅安装到车身上
螺栓 M8
拧紧力矩
28
Nm
按照顺序
1
、
2
和
3
拧紧螺母。
后部座椅安装到车身上
六角螺母
拧紧力矩
19
Nm
将盖板
1
从上方嵌入座椅机械机构。
将盖板
1
在区域
2
内用尼龙搭扣固定。
◀
▶ 安装右侧座椅
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将座椅插入车辆。
连接并联锁所有插头连接
2
。
拧紧螺栓
1
。
后部座椅安装到车身上
螺栓
66
Nm
注意
注意下列详细说明。
按照顺序
1
、
2
、
3
和
4
拧紧螺栓。
后部座椅安装到车身上
螺栓 M8
拧紧力矩
28
Nm
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
按照顺序
1
、
2
和
3
拧紧螺母。
后部座椅安装到车身上
六角螺母
拧紧力矩
19
Nm
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将盖板
1
从上方嵌入座椅机械机构。
将盖板
1
在区域
2
内用尼龙搭扣固定。
◀
6
–
安装两个座椅面
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在右侧和左侧执行的工作步骤。

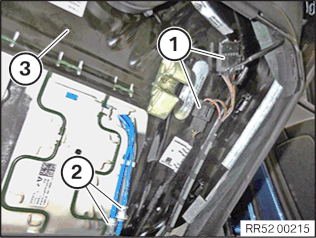

连接并联锁插头连接
1
。
检查插塞连接
2
是否损坏，必要时更新。
正确连接并嵌入插塞连接
2
。
正确定位并安装座椅面
3
。
▶ 检查座椅面卡钩
检查座椅面
1
的卡钩
2
是否处在正确位置。
◀
将卷簧夹圈
1
首先嵌入座椅机械机构定位件
2
内部（变速箱传动轴盖板侧）。
之后，将卷簧夹圈
1
嵌入座椅机械机构定位件
2
外部（车门侧）。
注意卷簧夹圈
1
在定位件
2
中的正确位置。
从上部嵌入座椅面
1
。
