拆卸和安装/更换 HDC 按钮

工作概述

附加信息

维修手册

拧紧力矩

特殊工具

标准工具

技术数据

工作液

更多信息

零件

拧紧力矩概述

用于 11

HDC 按钮安装到盖板上

螺栓

拧紧扭矩

1.5 Nm

用于 12 16 17 18

装饰板安装到中央控制台上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

用于 13 15

装饰板安装到仪表板上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

专用工具概述

0 496 569 (00 9 325)

装配楔

用于 1 2 4 6

应用	（饰板楔）从 2008 年 11 月起，该专用工具替代饰板楔 00 9 317（其他材料）
包含在工具/组件中	0 490 527
存放位置	单独
更新，通过
搭配
维修信息号	41 01 09 (507)

概览：标准工具

技术数据概述

概览：消耗材料

零件

附加信息

61 31 001

拆卸和安装/更换 HDC 按钮

一般信息

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

准备工作

1 –

拆卸后部中央控制台侧饰板

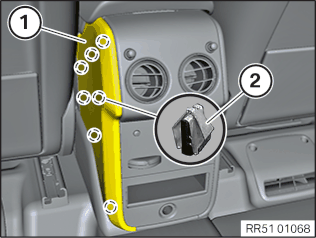

将中央控制台后部侧饰板 1 用专用工具 0 496 569 (00 9 325) 在夹子 2 上松开并拆卸下来。

2 –

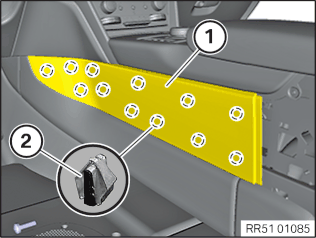

拆卸上部中央控制台侧饰板

将上部中央控制台侧饰板 1 用专用工具 0 496 569 (00 9 325) 从夹子 2 中松开并拆卸。

3 –

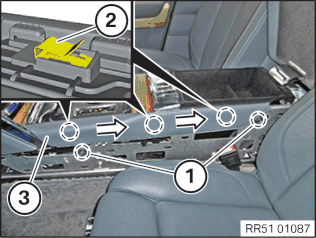

拆卸侧面中控台的装饰板

松开螺栓 1 。

将侧面中控台的装饰板 2 向后推并从固定锁片 3 中抽出。

4 –

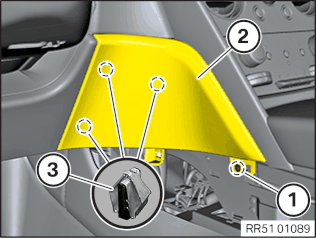

拆卸左下和右下仪表板饰板

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

注意

在左侧和右侧执行的工作步骤。

▶ 拆下仪表板下部饰板

松开螺栓 1 。

将下部仪表板饰板 2 用专用工具 0 496 569 (00 9 325) 从夹子 3 中松开并且拆卸。

◀

5 –

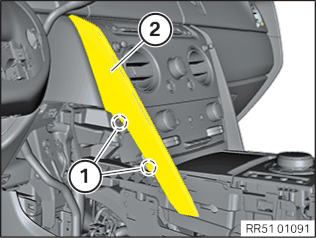

拆卸左侧和右侧中央控制台强化装饰条

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

注意

在左侧和右侧执行的工作步骤。

▶ 拆卸中央控制台强化装饰条

松开螺栓 1 。

抽出并拆卸中央控制台强化装饰条 2 。

◀

6 –

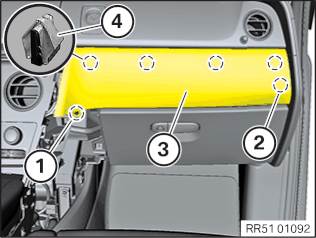

拆卸乘客侧仪表板装饰板

松开螺栓 1 。

从后部松开螺栓 2 。

将仪表板装饰板 3 用专用工具 0 496 569 (00 9 325) 在夹子 4 上松开并拆卸下来。

7 –

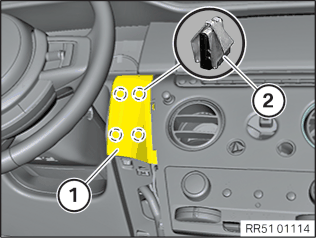

拆卸驾驶员侧内侧仪表板装饰板

将装饰板 1 从夹子 2 处松开并拆下。

8 –

拆卸中间仪表板饰板

注意

在左侧和右侧执行的工作步骤。

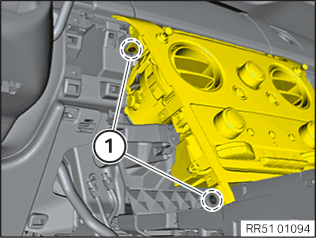

松开螺栓 1 。

抽出中间仪表板饰板 1 并脱开现有插头连接。

9 –

拆卸前部饮料杯架

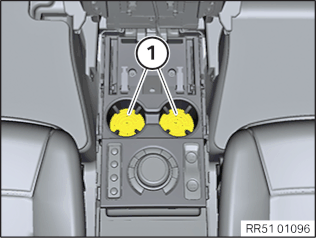

抽出饮料杯架橡胶垫 1 。

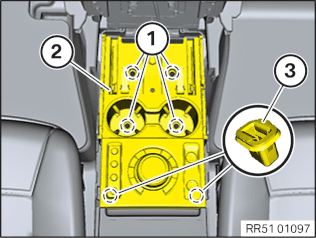

松开螺栓 1 。

将饮料杯架 2 从夹子 3 处松开并抽出。

脱开现有的插头连接。

核心任务

10 –

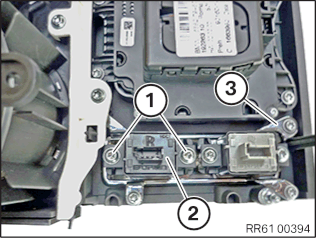

拆卸 HDC 按钮

松开螺栓 1 。

从盖板 3 上取下 HDC 按钮 2 。

11 –

安装 HDC 按钮

将 HDC 按钮 2 定位在盖板 3 上。

拧紧螺栓 1 。

HDC 按钮安装到盖板上

螺栓

拧紧扭矩

1.5 Nm

后续工作

12 –

安装前部饮料杯架

连接现有的插头连接。

定位饮料杯架 2 并在夹子 3 上嵌入。

拧紧螺栓 1 。

装饰板安装到中央控制台上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

穿入饮料杯架橡胶垫 1 。

13 –

安装中间仪表板饰板

连接现有插头连接并定位中间仪表板饰板 1 。

注意

在左侧和右侧执行的工作步骤。

拧紧螺栓 1 。

装饰板安装到仪表板上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

14 –

安装驾驶员侧内侧仪表板装饰板

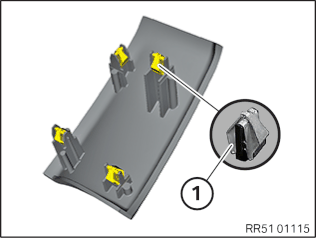

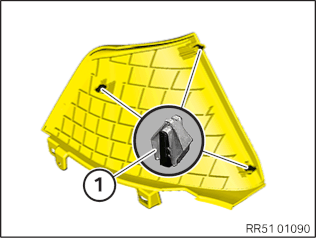

检查所有夹子 1 是否损坏，必要时更换。

夹子 1 不得损坏或缺失。

将装饰板 1 定位在夹子 2 上并嵌入。

15 –

安装乘客侧仪表板装饰板

将仪表板装饰板 3 定位在夹子 4 上并嵌入。

拧紧螺栓 1 。

装饰板安装到仪表板上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

从后部拧紧螺栓 2 。

装饰板安装到仪表板上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

16 –

安装左侧和右侧中央控制台强化装饰条

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

注意

在左侧和右侧执行的工作步骤。

▶ 安装中央控制台强化装饰条

穿入并定位中央控制台强化装饰条 2 。

拧紧螺栓 1 。

装饰板安装到中央控制台上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

◀

17 –

安装左下和右下仪表板饰板

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

注意

在左侧和右侧执行的工作步骤。

▶ 安装下部仪表板饰板

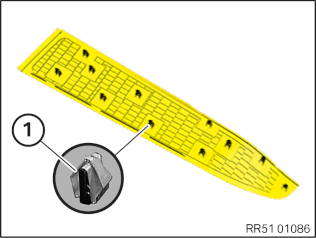

检查所有夹子 1 是否损坏，必要时更换。

夹子 1 不得损坏或缺失。

将下部仪表板饰板 2 定位在夹子 3 上并嵌入。

拧紧螺栓 1 。

装饰板安装到中央控制台上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

◀

18 –

安装侧面中控台装饰板

将侧面中控台装饰板 2 在固定锁片 3 上穿入并且向前推。

拧紧螺栓 1 。

装饰板安装到中央控制台上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

19 –

安装上部中央控制台侧饰板

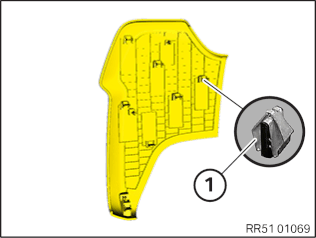

检查所有夹子 1 是否损坏，必要时更换。

夹子 1 不得损坏或缺失。

将中央控制台侧饰板 1 正确定位并在夹子 2 上嵌入。

20 –

安装后部中央控制台侧饰板

检查所有夹子 1 是否损坏，必要时更换。

夹子 1 不得损坏或缺失。

将中央控制台后部侧饰板 1 正确定位并在夹子 2 上嵌入。
