拆卸和安装以太网交换机 (带支架)
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
15
以太网交换机固定框架安装到架梁上
螺栓 M6x12
拧紧扭矩
1.8
Nm
用于
16
上部中央控制台架梁安装到下部中央控制台架梁上
螺栓
拧紧力矩
8
Nm
用于
16
上部中央控制台架梁安装到中央控制台装置支架上
半圆头埋头螺钉
拧紧力矩
2,2
Nm
用于
16
中央控制台装置支架安装到仪表板装置支架上
半圆头埋头螺钉
拧紧力矩
1,2
Nm
用于
20
24
25
26
装饰板安装到中央控制台上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
用于
21
23
装饰板安装到仪表板上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
1
2
4
6
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
2 298 505
装配楔
用于
11
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
61 35 055
拆卸和安装以太网交换机
(带支架)
(带支架)
一般信息
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
准备工作
1
–
拆卸后部中央控制台侧饰板
将中央控制台后部侧饰板
1
用专用工具
0 496 569 (00 9 325)
在夹子
2
上松开并拆卸下来。
2
–
拆卸上部中央控制台侧饰板
将上部中央控制台侧饰板
1
用专用工具
0 496 569 (00 9 325)
从夹子
2
中松开并拆卸。
3
–
拆卸侧面中控台的装饰板
松开螺栓
1
。
将侧面中控台的装饰板
2
向后推并从固定锁片
3
中抽出。
4
–
拆卸左下和右下仪表板饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 拆下仪表板下部饰板
松开螺栓
1
。
将下部仪表板饰板
2
用专用工具
0 496 569 (00 9 325)
从夹子
3
中松开并且拆卸。
◀
5
–
拆卸左侧和右侧中央控制台强化装饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸中央控制台强化装饰条
松开螺栓
1
。
抽出并拆卸中央控制台强化装饰条
2
。
◀
6
–
拆卸乘客侧仪表板装饰板
松开螺栓
1
。
从后部松开螺栓
2
。
将仪表板装饰板
3
用专用工具
0 496 569 (00 9 325)
在夹子
4
上松开并拆卸下来。
7
–
拆卸驾驶员侧内侧仪表板装饰板
将装饰板
1
从夹子
2
处松开并拆下。
8
–
拆卸中间仪表板饰板
注意
在左侧和右侧执行的工作步骤。
松开螺栓
1
。
抽出中间仪表板饰板
1
并脱开现有插头连接。
9
–
拆卸前部饮料杯架
抽出饮料杯架橡胶垫
1
。
松开螺栓
1
。
将饮料杯架
2
从夹子
3
处松开并抽出。
脱开现有的插头连接。
10
–
拆卸后部中控台饰板
将后部中控台饰板
1
向后从夹子
2
上松开。
脱开插头连接
1
并拆下后部中控台饰板
2
。
11
–
拆卸后座区自动空调操作面板
将空调操作面板
1
用专用工具
2 298 505
在夹子
2
上松开并且稍稍拉出。
松脱附属的插头连接。
取下空调操作面板
1
。
12
–
拆下中间扶手杂物箱
将储物格
1
向上从夹子
2
中撬出。
解除联锁并脱开所有插头连接。
拆下杂物箱
1
。
13
–
拆卸上部中央控制台架梁
注意
在左侧和右侧执行的工作步骤。
松开螺栓
1
。
松开螺栓
2
。
松开螺栓
3
。
拔下钢板螺母
4
。
将上部中央控制台架梁
1
向后移动并从导向轴颈
2
向上抽出。
脱开现有的插头连接。
核心任务
14
–

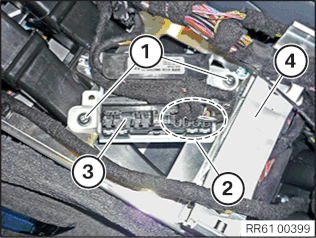

拆卸以太网交换机
松开螺栓
1
。
解除联锁并脱开所有插头
2
。
将以太网交换机和固定框架
3
从架梁
4
上取下。
15
–
安装以太网交换机
将以太网交换机连同支架框架
3
定位在架梁
4
上。
拧紧螺栓
1
。
以太网交换机固定框架安装到架梁上
螺栓 M6x12
拧紧扭矩
1.8
Nm
连接所有插头
2
。
后续工作
16
–
安装上部中央控制台架梁
连接现有的插头连接。
将上部中央控制台架梁
1
从后部穿入导向轴颈
2
并向前移动。
注意
在左侧和右侧执行的工作步骤。
拧紧螺栓
3
。
上部中央控制台架梁安装到下部中央控制台架梁上
螺栓
拧紧力矩
8
Nm
拧紧螺栓
2
。
上部中央控制台架梁安装到中央控制台装置支架上
半圆头埋头螺钉
拧紧力矩
2,2
Nm
拧紧螺栓
1
。
中央控制台装置支架安装到仪表板装置支架上
半圆头埋头螺钉
拧紧力矩
1,2
Nm
插上钢板螺母
4
。
17
–
安装中间扶手杂物箱
检查夹子
2
是否损坏，必要时更换。
夹子
2
不得损坏或缺失。
安装储物格
1
并且连接和联锁所有插头。
正确定位储物格
1
并且在夹子
2
上嵌入。
18
–
安装后座区自动空调操作面板
定位空调操作面板
1
。
连接所属的插头并且联锁。
正确定位空调操作面板
1
并且用卡子
2
嵌入。
19
–
安装后部中控台饰板
检查夹子
1
。
更新缺失或损坏的夹子
1
。
连接后部中控台饰板
2
上的插头
1
。
将后部中控台饰板
1
向后从夹子
2
上松开。
20
–
安装前部饮料杯架
连接现有的插头连接。
定位饮料杯架
2
并在夹子
3
上嵌入。
拧紧螺栓
1
。
装饰板安装到中央控制台上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
穿入饮料杯架橡胶垫
1
。
21
–
安装中间仪表板饰板
连接现有插头连接并定位中间仪表板饰板
1
。
注意
在左侧和右侧执行的工作步骤。
拧紧螺栓
1
。
装饰板安装到仪表板上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
22
–
安装驾驶员侧内侧仪表板装饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将装饰板
1
定位在夹子
2
上并嵌入。
23
–
安装乘客侧仪表板装饰板
将仪表板装饰板
3
定位在夹子
4
上并嵌入。
拧紧螺栓
1
。
装饰板安装到仪表板上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
从后部拧紧螺栓
2
。
装饰板安装到仪表板上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
24
–
安装左侧和右侧中央控制台强化装饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 安装中央控制台强化装饰条
穿入并定位中央控制台强化装饰条
2
。
拧紧螺栓
1
。
装饰板安装到中央控制台上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
◀
25
–
安装左下和右下仪表板饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 安装下部仪表板饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将下部仪表板饰板
2
定位在夹子
3
上并嵌入。
拧紧螺栓
1
。
装饰板安装到中央控制台上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
◀
26
–
安装侧面中控台装饰板
将侧面中控台装饰板
2
在固定锁片
3
上穿入并且向前推。
拧紧螺栓
1
。
装饰板安装到中央控制台上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
27
–
安装上部中央控制台侧饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将中央控制台侧饰板
1
正确定位并在夹子
2
上嵌入。
28
–
安装后部中央控制台侧饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将中央控制台后部侧饰板
1
正确定位并在夹子
2
上嵌入。
