更换后座台架中的无线充电盒 （车辆诊断后）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
6
饮料杯架装到后座台架上
螺栓 M6x16
拧紧扭矩
10
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
84 10 623
更换后座台架中的无线充电盒
（车辆诊断后）
（车辆诊断后）
一般信息
前提
后座台架盖罩已打开。
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
准备工作
1
–
拆卸后座台架储物格内的饮料杯架
前提
储物格盖罩敞开。

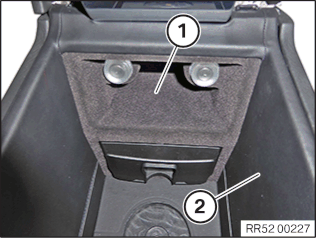

将衬里
1
从饮料杯架
2
中拆卸下来。

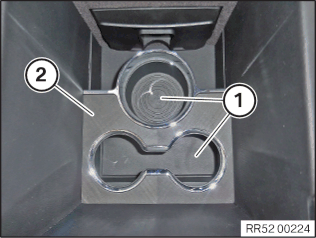

松开螺栓
1
。
将饮料杯架
2
从储物格
3
内拆卸下来。
2
–
拆卸储物格后面板
将储物格后面板
1
用专用工具
0 496 571 (00 9 327)
从储物格
2
内松脱。
解除联锁并脱开插头
1
。
将储物格后面板
2
从储物格
3
上拆卸下来。
核心任务
3
–

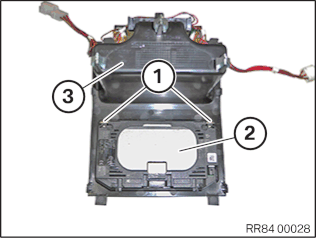

拆卸后部无线充电盒
将卡子
1
解除联锁。
将后部无线充电盒
2
从储物格后面板
3
上拆下。
4
–
安装后部无线充电盒
将后部无线充电盒
2
正确地定位并嵌入在储物格后面板
3
上。
必须听到卡子
1
卡入的声音。
后续工作
5
–
安装储物格后面板
检查储物格后面板
2
上的夹子
1
。
更新缺失或损坏的夹子
1
。
将储物格后面板
2
安装在储物格
3
内。
连接插头
1
。
将储物格后面板
1
嵌入储物格
2
内。
6
–
安装后座台架储物格内的饮料杯架
将饮料杯架
2
安装在储物格
3
内。
拧紧螺栓
1
。
饮料杯架装到后座台架上
螺栓 M6x16
拧紧扭矩
10
Nm
将衬里
1
安装在饮料杯架
2
内。
