更换后座台架架梁的左或右侧挡板
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
10
操纵装置安装到后座区侧挡板上
螺栓
拧紧扭矩
1.8
Nm
用于
11
后座台架架梁的侧挡板安装到后座台架上
螺栓
2,3
Nm
用于
13
将杂物箱安装到后座台架上
螺栓
4
Nm
用于
15
饮料杯架装到后座台架上
螺栓 M6x16
拧紧扭矩
10
Nm
用于
18
后部座椅安装到车身上
螺栓
66
Nm
用于
18
后部座椅安装到车身上
螺栓 M8
拧紧力矩
28
Nm
用于
18
后部座椅安装到车身上
六角螺母
拧紧力矩
19
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
3
4
6
7
8
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
52 25 432
更换后座台架架梁的左或右侧挡板
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
–
拆卸座椅面
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将座椅面完全向前和向上调整。
将座椅面
1
向上从卡子中松脱。
将弹簧夹圈
1
向外（车门侧）沿箭头方向从座椅机械机构中撬出。
将弹簧夹圈
1
向内（通道侧）沿箭头方向从座椅机械机构中撬出。
▶ 松开座椅面卡钩
沿箭头方向松开卡钩
1
，并将座椅面
2
向上折叠。
◀
▶ 松开座椅面卡钩
将卡钩
1
按压在拉线
2
上，从而将其松开，并将座椅面
3
向上折叠。
◀
解除联锁并脱开插头连接
1
。
解锁插塞连接
2
并通过轻微的上下运动拉开。
拆卸座椅面
3
。
2
–
拆卸座椅
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓
1
至
4
。
在区域
2
中，将盖板
1
从尼龙搭扣向内松开。
将盖板
1
从座椅机械机构向上取下。
松开螺母
1
至
3
。
松开螺栓
1
。
解锁并脱开标记区域内的插头连接
2
。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
取下座椅。
3
–
拆卸中间后座台架装饰板
将中间后座台架装饰板
1
在标记区域内用专用工具
0 496 571 (00 9 327)
从后座台架
2
中松脱。
4
–
拆卸前部后座台架的装饰板
将装饰板
1
在标记的点上用专用工具
0 496 571 (00 9 327)
从后座台架
2
中松脱。
脱开插头
1
。
取下装饰板
2
。
5
–
拆卸后座台架储物格内的饮料杯架
前提
储物格盖罩敞开。
将衬里
1
从饮料杯架
2
中拆卸下来。
松开螺栓
1
。
将饮料杯架
2
从储物格
3
内拆卸下来。
6
–
拆卸储物格后面板
将储物格后面板
1
用专用工具
0 496 571 (00 9 327)
从储物格
2
内松脱。
解除联锁并脱开插头
1
。
将储物格后面板
2
从储物格
3
上拆卸下来。
7
–
拆卸中间扶手储物格（后座台架）
松开螺栓
1
。
用专用工具
0 496 571 (00 9 327)
松脱标记区域的储物格

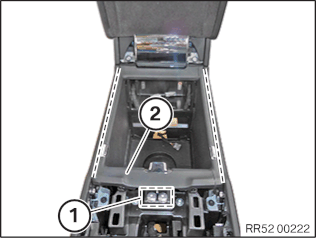

2
并向上拉出。
注意
在右侧和左侧执行的工作步骤。
将插头连接
1
解除联锁并脱开。
将标记区域内的电缆从导线支架中抽出。
拆下杂物箱
2
。
8
–
拆卸下部后座台架装饰板
将下部后座台架装饰板
1
在标记区域内用专用工具
0 496 571 (00 9 327)
从后座台架
2
中松脱。
核心任务
9
–
拆卸后座台架的侧挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
解除联锁并脱开插头连接
1
。
松开螺栓
2
。

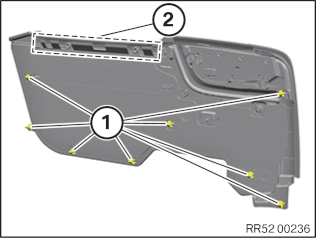

将后座台架侧挡板
1
从固定点
2
中松脱。
将后座台架侧挡板
1
从后座台架的架梁
3
上松开并且拆卸。
10
–
更换侧挡板时：换装操纵装置
▶ 拆卸后座区座椅调整装置的操纵装置
松开螺栓
1
。
从侧挡板
3

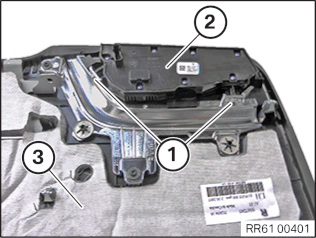

上取下操纵装置
2
。
◀
▶ 安装后座区座椅调整装置的操纵装置
将操纵装置
2
定位在侧挡板
3
上，并拧紧螺栓
1
。
操纵装置安装到后座区侧挡板上
螺栓
拧紧扭矩
1.8
Nm
◀
11
–
安装后座台架的侧挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
检查固定点
1
是否损坏，必要时更新。
在标记的区域
2
中检查固定板是否损坏，必要时更新。
将后座台架的侧挡板
1
正确定位并且嵌入后座台架
3
的固定点
2
中。
拧紧螺栓
2
。
后座台架架梁的侧挡板安装到后座台架上
螺栓
2,3
Nm
连接插头
1
并锁紧。
后续工作
12
–
安装下部后座台架装饰板
检查固定点
1
是否损坏，必要时更新下部后座台架装饰板
2
。
将下部后座台架装饰板
1
正确定位在标记区域内，并嵌入后座台架
2
中。
13
–
安装中间扶手储物格（后座台架）
检查标记的固定点是否损坏，必要时更新储物格。
注意
在右侧和左侧执行的工作步骤。
如图所示定位储物格
2
。
将标记区域内的电缆穿入导线支架中。
连接并联锁插头连接
1
。
检查储物格
1
的固定点是否损坏，必要时更新侧挡板
2
。
在标记区内嵌入储物格
2
。
拧紧螺栓
1
。
将杂物箱安装到后座台架上
螺栓
4
Nm
14
–
安装储物格后面板
检查储物格后面板
2
上的夹子
1
。
更新缺失或损坏的夹子
1
。
将储物格后面板
2
安装在储物格
3
内。
连接插头
1
。
将储物格后面板
1
嵌入储物格
2
内。
15
–
安装后座台架储物格内的饮料杯架
将饮料杯架
2
安装在储物格
3
内。

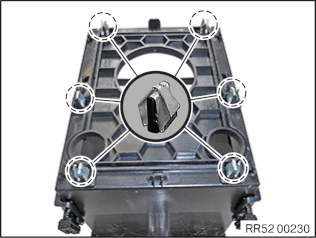

拧紧螺栓
1
。
饮料杯架装到后座台架上
螺栓 M6x16
拧紧扭矩
10
Nm
将衬里
1
安装在饮料杯架
2
内。
16
–
安装前部后座台架的装饰板
检查装饰板
2
上的夹子
1
。
更新缺失或损坏的夹子
1
。
连接插头
1
与装饰板
2
。
将装饰板
1
正确定位在后座台架
2
上，并嵌入标记点上的卡子内。
17
–
安装后座台架中间装饰板
检查固定点
3
是否损坏，必要时更新后座台架中间装饰板
1
。
将后座台架中间装饰板
1
正确定位在标记区域
2
。
将后座台架中间装饰板
1
嵌入固定点
3
。
18
–
安装左侧座椅
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
将座椅插入车辆。
连接并联锁所有插头连接
2
。
拧紧螺栓
1
。
后部座椅安装到车身上
螺栓
66
Nm
注意
注意下列详细说明。
按照顺序
1
、
2
、
3
和
4
拧紧螺栓。
后部座椅安装到车身上
螺栓 M8
拧紧力矩
28
Nm
按照顺序
1
、
2
和
3
拧紧螺母。
后部座椅安装到车身上
六角螺母
拧紧力矩
19
Nm
将盖板
1
从上方嵌入座椅机械机构。
将盖板
1
在区域
2
内用尼龙搭扣固定。
19
–
安装座椅面
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
连接并联锁插头连接
1
。
检查插塞连接
2
是否损坏，必要时更新。
正确连接并嵌入插塞连接
2
。
正确定位并安装座椅面
3
。
▶ 检查座椅面卡钩
检查座椅面
1
的卡钩
2
是否处在正确位置。
◀
将卷簧夹圈
1
首先嵌入座椅机械机构定位件
2
内部（变速箱传动轴盖板侧）。
之后，将卷簧夹圈
1
嵌入座椅机械机构定位件
2
外部（车门侧）。
注意卷簧夹圈
1
在定位件
2
中的正确位置。
从上部嵌入座椅面
1
。
