61 14 041
拆卸和安装/更新后部蓄电池正极导线配电器
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
蓄电池正极导线安装到配电器上
螺母 M8
拧紧扭矩
15
Nm
用于
3
配电器
塑料螺母
拧紧扭矩
2.6
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修手册
用于
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
零件
附加信息
61 14 041
拆卸和安装/更新后部蓄电池正极导线配电器
一般信息
准备工作
1
–
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
核心任务
2
–
拆卸后部蓄电池正极导线的配电器

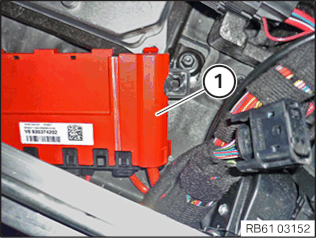

松开螺母
1
。
打开盖罩
1
。

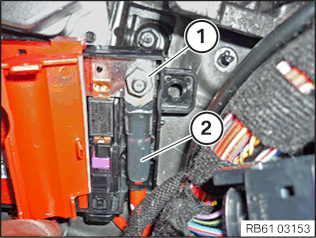

松开螺母
1
。
拆下蓄电池正极导线
2
。

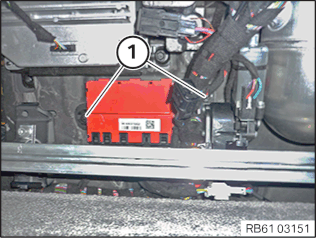

解除联锁并脱开插头
1
。
取下配电器
2
。
3
–
安装后部蓄电池正极导线配电器
将插头
1
与配电器
2
连接并联锁。
定位蓄电池正极导线
2
并拧紧螺母
1
。
蓄电池正极导线安装到配电器上
螺母 M8
拧紧扭矩
15
Nm
关闭盖罩
1
。
拧紧螺母
1
。
配电器
塑料螺母
拧紧扭矩
2.6
Nm
后续工作
4
–
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
