52 25 332
更换中间扶手盖板 （后座台架）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
2
中间扶手盖板安装到后座台架上
螺栓
1,8
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
52 25 332
更换中间扶手盖板
（后座台架）
（后座台架）
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
核心任务
1
–
拆下中间扶手盖板（后座台架）

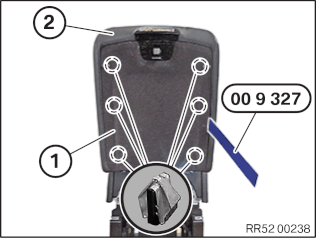

将内饰板
1
用专用工具
0 496 571 (00 9 327)
从后座台架中间扶手盖板
2
的标记固定点中松脱。

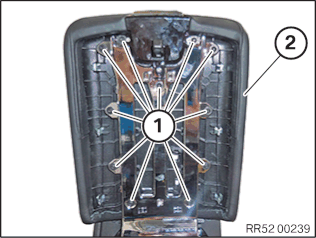

松开螺栓
1
。
取下中间扶手盖板
2
。
2
–
安装中间扶手盖板（后座台架）

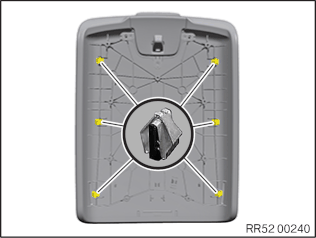

检查标记的固定点是否损坏，必要时更新盖板。
正确定位盖板
2
。
拧紧螺栓
1
。
中间扶手盖板安装到后座台架上
螺栓
1,8
Nm

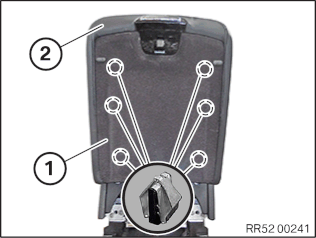

正确定位内饰板
1
。
将内饰板
1
嵌入标记的盖板
2
固定点处。
