拆卸和安装后座台架上部的装饰板

工作概述

附加信息

维修手册

拧紧力矩

特殊工具

标准工具

技术数据

工作液

更多信息

零件

拧紧力矩概述

专用工具概述

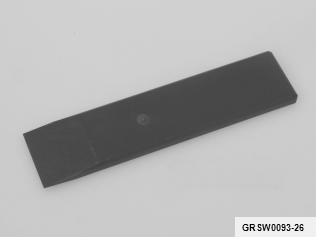

0 496 571 (00 9 327)

装配楔

用于 1 2 3

应用	（清洁楔）从 2008 年 11 月起，该专用工具替代饰板楔 00 9 323（其他材料）
包含在工具/组件中	0 490 527
存放位置	单独
更新，通过
搭配
维修信息号	01 07 09 (530)

0 490 527 (00 9 310)

装配楔

用于 2

应用	（饰板楔子（塑料箱包装的组件））用于车辆上的校正和安装工作，例如：插入饰件、拆除车窗导轨槽嵌条、弄平轻微的凹陷、清除残余粘结剂、测量间隙宽度、撬出饰板件 --> 由 12 个部分组成（位置 6 = 009316 自 2009 年起已经取消）。
包含在工具/组件中
存放位置	单独
更新，通过
搭配
维修信息号	01 07 09 (530)

备用工具:

0 496 569 (00 9 325)

装配楔

用于 2

应用	（饰板楔）从 2008 年 11 月起，该专用工具替代饰板楔 00 9 317（其他材料）
包含在工具/组件中	0 490 527
存放位置	单独
更新，通过
搭配
维修信息号	41 01 09 (507)

0 496 570 (00 9 326)

装配楔

用于 2

应用	（通用楔）从 2008 年 11 月起，该专用工具替代饰板楔 00 9 318（其他材料）
包含在工具/组件中	0 490 527
存放位置	单独
更新，通过
搭配
维修信息号	01 07 09 (530)

0 496 571 (00 9 327)

装配楔

用于 1 2 3

应用	（清洁楔）从 2008 年 11 月起，该专用工具替代饰板楔 00 9 323（其他材料）
包含在工具/组件中	0 490 527
存放位置	单独
更新，通过
搭配
维修信息号	01 07 09 (530)

概览：标准工具

技术数据概述

概览：消耗材料

零件

附加信息

52 25 306

拆卸和安装后座台架上部的装饰板

一般信息

有损坏危险

划伤。

工具和边缘锋利的部件可能会导致划伤。

保护工作范围。

小心地操作工具和部件。

准备工作

1 –

拆卸中间后座台架装饰板

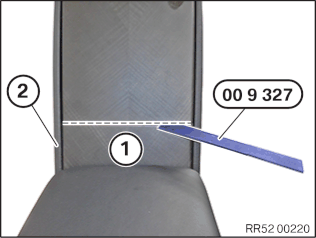

将中间后座台架装饰板 1 在标记区域内用专用工具 0 496 571 (00 9 327) 从后座台架 2 中松脱。

2 –

拆卸上部后座台架盖板

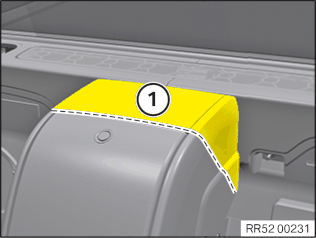

将上部后座台架盖板用专用工具 0 490 527 (00 9 310) 在标记区域内撬出。

核心任务

3 –

拆卸上部后座台架装饰板

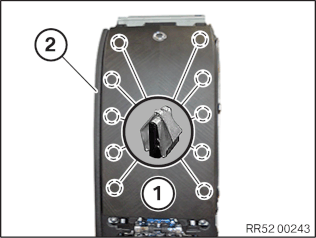

将上部后座台架装饰板 1 在标记固定点处用专用工具 0 496 571 (00 9 327) 从后座台架 2 中松脱。

4 –

安装上部后座台架装饰板

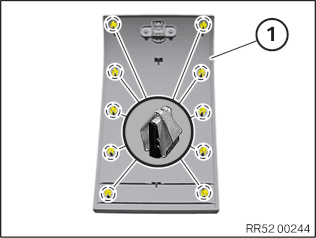

检查标记的固定点是否损坏，必要时更新装饰板 1 。

将装饰板 1 正确定位在后座台架 2 上。

将装饰板 1 在标记的固定点处嵌入后座台架 2 中。

后续工作

5 –

安装后座台架中间装饰板

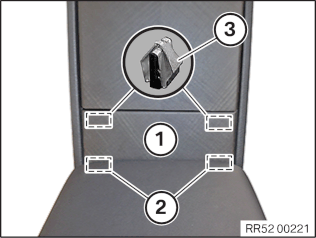

检查固定点 3 是否损坏，必要时更新后座台架中间装饰板 1 。

将后座台架中间装饰板 1 正确定位在标记区域 2 。

将后座台架中间装饰板 1 嵌入固定点 3 。

6 –

安装上部后座台架盖板

正确定位上部后座台架盖板 1 并在标记区域内正确定位和安装。
