51 16 202
拆下和安装/替换前饮料杯架
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
11
中控台操作单元安装到支架上
螺栓
拧紧扭矩
1.5
Nm
用于
12
17
18
19
装饰板安装到中央控制台上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
用于
13
15
装饰板安装到仪表板上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
1
2
4
7
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 493 687 (00 9 340)
拆卸辅助工具
用于
6
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 496 289 (00 9 341) |
拆卸辅助工具
仅可作为套件 (2 件) 以 00 9 340 (= 83 30 0 493 687) 供货。 |
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 16 202
拆下和安装/替换前饮料杯架
一般信息
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
准备工作
1
–
拆卸左后和右后中央控制台侧饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸后部中央控制台侧饰板
将中央控制台后部侧饰板
1
用专用工具
0 496 569 (00 9 325)
在夹子
2
上松开并拆卸下来。
◀
2
–
拆卸左上和右上中央控制台侧饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸上部中央控制台侧饰板
将上部中央控制台侧饰板
1
用专用工具
0 496 569 (00 9 325)
从夹子
2
中松开并拆卸。
◀
3
–
拆卸左侧和右侧侧面中控台的装饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸侧面中控台的装饰板
松开螺栓
1
。
将侧面中控台的装饰板
2
向后推并从固定锁片
3
中抽出。
◀
4
–
拆卸左下和右下仪表板饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 拆下仪表板下部饰板
松开螺栓
1
。
将下部仪表板饰板
2
用专用工具
0 496 569 (00 9 325)
从夹子
3
中松开并且拆卸。
◀
5
–
拆卸左侧和右侧中央控制台强化装饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸中央控制台强化装饰条
松开螺栓
1
。
抽出并拆卸中央控制台强化装饰条
2
。
◀
6
–

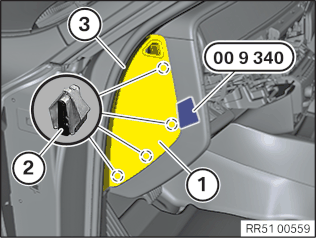

拆卸右侧仪表板饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆下侧面仪表板饰板
将仪表板饰板
1
用专用工具
0 493 687 (00 9 340)
在卡子
2
上松脱。
在边缘保护条区域
3
抽出并且取下仪表板饰板
1
。
◀
7
–
拆卸乘客侧仪表板装饰板
松开螺栓
1
。
从后部松开螺栓
2
。
将仪表板装饰板
3
用专用工具
0 496 569 (00 9 325)
在夹子
4
上松开并拆卸下来。
8
–
拆卸驾驶员侧内侧仪表板装饰板
将装饰板
1
从夹子
2
处松开并拆下。
9
–
拆卸中间仪表板饰板
注意
在左侧和右侧执行的工作步骤。
松开螺栓
1
。
抽出中间仪表板饰板
1
并脱开现有插头连接。
核心任务
10
–
拆卸前部饮料杯架
抽出饮料杯架橡胶垫
1
。
松开螺栓
1
。
将饮料杯架
2
从夹子
3
处松开并抽出。
脱开现有的插头连接。

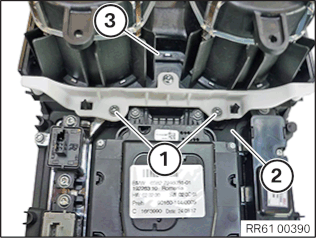

11
–
换装控制器支架
松开螺栓
1
。
从饮料杯架
3
上取下控制器支架
2
。
将中控台操作单元
2
定位在支架
3
上并拧紧螺栓
1
。
中控台操作单元安装到支架上
螺栓
拧紧扭矩
1.5
Nm
12
–
安装前部饮料杯架
连接现有的插头连接。
定位饮料杯架
2
并在夹子
3
上嵌入。
拧紧螺栓
1
。
装饰板安装到中央控制台上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
穿入饮料杯架橡胶垫
1
。
后续工作
13
–
安装中间仪表板饰板
连接现有插头连接并定位中间仪表板饰板
1
。
注意
在左侧和右侧执行的工作步骤。
拧紧螺栓
1
。
装饰板安装到仪表板上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
14
–
安装驾驶员侧内侧仪表板装饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将装饰板
1
定位在夹子
2
上并嵌入。
15
–
安装乘客侧仪表板装饰板
将仪表板装饰板
3
定位在夹子
4
上并嵌入。
拧紧螺栓
1
。
装饰板安装到仪表板上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
从后部拧紧螺栓
2
。
装饰板安装到仪表板上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
16
–

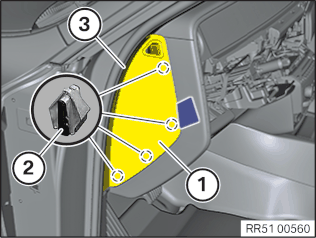

安装右侧侧面仪表板饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装侧面仪表板饰板
在安装前检查夹子
2
是否损坏，必要时更新。
定位仪表板饰板
1
并且在夹子
2
上嵌入。
检查边缘保护条
3
位置是否正确。
◀
17
–
安装左侧和右侧中央控制台强化装饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 安装中央控制台强化装饰条
穿入并定位中央控制台强化装饰条
2
。
拧紧螺栓
1
。
装饰板安装到中央控制台上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
◀
18
–
安装左下和右下仪表板饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 安装下部仪表板饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将下部仪表板饰板
2
定位在夹子
3
上并嵌入。
拧紧螺栓
1
。
装饰板安装到中央控制台上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
◀
19
–
安装左侧和右侧侧面中控台装饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 安装侧面中控台装饰板
将侧面中控台装饰板
2
在固定锁片
3
上穿入并且向前推。
拧紧螺栓
1
。
装饰板安装到中央控制台上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
◀
20
–
安装左上和右上中央控制台侧饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 安装上部中央控制台侧饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将中央控制台侧饰板
1
正确定位并在夹子
2
上嵌入。
◀
21
–
安装左后和右后中央控制台侧饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 安装后部中央控制台侧饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将中央控制台后部侧饰板
1
正确定位并在夹子
2
上嵌入。
◀
