51 16 196
拆卸和安装/更换中间扶手盖罩
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
4
中间扶手盖罩装到架梁上
半圆头埋头螺钉
拧紧力矩
2.4
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 493 681 (64 1 020)
钩子
用于
3
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 16 196
拆卸和安装/更换中间扶手盖罩
一般信息
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
准备工作
1
–
拆卸后部中央控制台侧饰板
将中央控制台后部侧饰板
1
用专用工具
0 496 569 (00 9 325)
在夹子
2
上松开并拆卸下来。
2
–
拆卸后部中控台饰板
将后部中控台饰板
1
向后从夹子
2
上松开。
脱开插头连接
1
并拆下后部中控台饰板
2
。
核心任务
3
–
拆下中间扶手盖罩

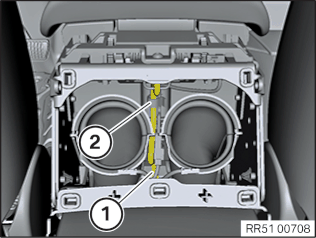

脱开插头连接
1
。
将电缆从支架
2
中取下。

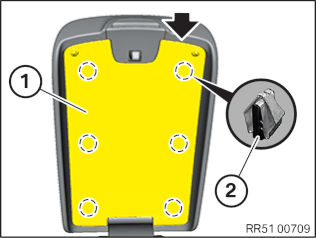

在箭头处使用专用工具
0 493 681 (64 1 020)
将盖板
1
从夹子
2
开始松开窗并取下。

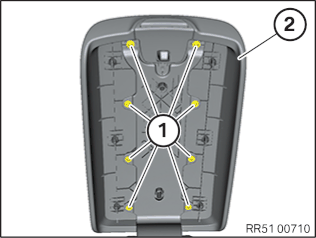

将螺栓
1
从盖罩
2
松开。

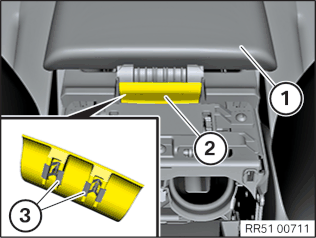

将盖罩
1
小心地关闭，并将其略微向前推。
将盖板
2
向后从夹子
3
拔下并取下。
将盖罩
1
与电缆一起抽出并取下。
4
–
安装中间扶手的盖罩
和电缆一起穿入盖罩
1
。
检查夹子
3
是否损坏，必要时更新盖板
2
。
夹子
3
不得损坏或缺失。
安装盖板
2
，并且在夹子
3
上嵌入。
将盖罩
1
和框架一起小心地打开。
正确定位盖罩
2
。

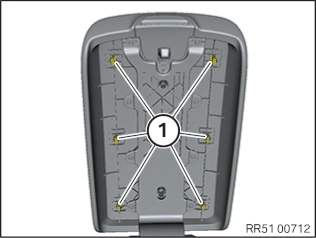

拧紧螺栓
1
。
中间扶手盖罩装到架梁上
半圆头埋头螺钉
拧紧力矩
2.4
Nm

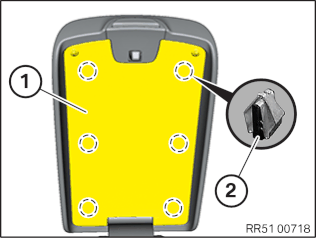

检查夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
安装盖板
1
，并且在夹子
2
上嵌入。
连接插头
1
。
将电缆嵌入到导线支架
3
上。
后续工作
5
–
安装后部中控台饰板
检查夹子
1
。
更新缺失或损坏的夹子
1
。
连接后部中控台饰板
2
上的插头
1
。
将后部中控台饰板
1
向后从夹子
2
上松开。
6
–
安装后部中央控制台侧饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将中央控制台后部侧饰板
1
正确定位并在夹子
2
上嵌入。
