52 26 012
拆卸和安装/更换右侧后部座椅靠背
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
20
后座椅靠背安装到靠背架梁上
半圆头埋头螺钉
拧紧扭矩
19
Nm
用于
21
下部靠背架梁安装到车身上
半圆头埋头螺钉
拧紧扭矩
19
Nm
用于
21
靠背架梁安装到车身上
M12x22
拧紧扭矩
42
Nm
用于
22
车身上的带锁扣总成的安全带
M12x20
66
Nm
用于
23
成型件
半圆头埋头螺钉
拧紧扭矩
1
Nm
用于
24
靠背倾斜度调整驱动装置安装到后座椅靠背上
螺栓
1,5
Nm
用于
25
行李箱捆锁眼
螺栓 M8
拧紧力矩
19
Nm
用于
26
将行李箱槛挡板装到未精加工的车身上
螺栓
拧紧力矩
4,0
Nm
用于
27
将储物托槽安装到未精加工的车身上
螺栓
拧紧力矩
4
Nm
用于
28
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
用于
29
行李箱饰条固定销
固定销
拧紧力矩
4,6
Nm
用于
33
后部靠背侧部件
螺栓 M6x30
拧紧力矩
8
Nm
用于
38
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
3
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 493 681 (64 1 020)
钩子
用于
8
9
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
52 26 012
拆卸和安装/更换右侧后部座椅靠背
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
准备工作
1
–
拆卸后排座椅
将后排座椅在区域
1
中向上松脱。
将安全带锁扣
2
从后排座椅中抽出。
将螺栓
1
从固定片上松开，并且将安全带
2
从后排座椅中抽出。
解锁并且脱开存在的插头连接，并且抬出后排座椅。
2
–
拆卸左右后部扶手
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸后部扶手
将臂托
1
向上松脱。
松开并脱开插头连接。
◀
3
–
拆卸左后和右后车门槛板嵌条
注意
在左侧和右侧执行的工作步骤。
▶ 拆下后部门槛饰板
将后部车门槛板嵌条
3
用专用工具
0 496 569 (00 9 325)
向上从夹子
1
和
2
中松开并抬起。
解锁和脱开存在的插头连接并且拆卸后部车门槛板嵌条
3
。
◀
4
–
拆卸左后和右后车门槛板嵌条架梁
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸后部车门槛板嵌条架梁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开膨胀铆钉
1
。
抽出并拆卸后部车门槛板嵌条架梁
2
。
◀
5
–
拆卸左侧和右侧下部C柱挡板
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸下部C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将膨胀铆钉
1
在下部 C 柱挡板
2
上松开。
将下部 C 柱挡板
1
从夹子
2
中向内松脱并且拆卸。
◀
6
–
拆卸左右靠背侧部件
注意
在左侧和右侧执行的工作步骤。
▶ 拆下靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓
1
。
松脱靠背侧部件和卡子
2
。
将安全带
1
拉到一旁。
将靠背侧部件
2
从导向轴颈
3
中抽出并且拆卸。
◀
7
–
拆下后窗置物架前端
将前部后窗置物架
1
从卡子
2
松开并移除。
8
–
拆卸靠背调整开关
前提
后行李箱盖已打开。
将靠背调整开关
1
用专用工具
0 493 681 (64 1 020)
从护栏
2
中撬出。
解除联锁并脱开相应的插头连接。
9
–
拆下行李箱照明灯
将行李箱照明灯
1
用专用工具
0 493 681 (64 1 020)
撬出。
脱开相应的插头连接。
10
–
拆卸左右行李箱饰条
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸行李箱饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开固定销
1
。
将行李箱饰条
2
从夹子
3
和卡子
4
松开并抽出。
◀
11
–
拆下行李箱底板饰板
翻起行李箱底板饰件
1
。
松开螺栓
2
。
拉出导向件
1
上的行李箱底板饰件
3
。
脱开卡子
2
。
拆下行李箱底板饰板
3
。
12
–
拆卸后部储物托槽
松开螺栓
1
。
松开盲铆钉
2
。
抽出并拆卸后部储物托槽
3
。
13
–
拆下行李箱边缘盖板
松开螺栓
1
。
抽出并且拆卸行李箱槛挡板
2
。
14
–
拆下左右 行李箱轮罩盖
注意
在左侧和右侧执行的工作步骤。
▶ 折下行李箱轮罩盖
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将盖板
1
松脱并向后抽出。
撬出并取下凹口处的盖板
1
。
松开螺栓
2
。
取下捆索眼
3
。
松开膨胀铆钉
1
。
行李箱车轮拱罩内饰板
2
从卡子 3 松开。
向内拉并抽出上部区域的行李箱车轮拱罩内饰板
2
。
必要时脱开现有的插头连接。
◀
15
–
拆卸靠背倾斜度调整装置驱动装置
前提
后座椅靠背已向前折叠。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在右侧和左侧执行的工作步骤。

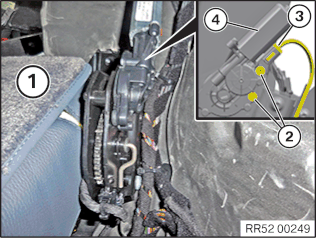

将后座椅靠背
1
向前折叠。
松开螺栓
2
。
解除联锁并脱开插头连接
3
。
拆卸靠背倾斜度调整装置驱动装置
4
。
将锁闩
1
用合适的护罩固定，以防后座椅靠背嵌入。
16
–

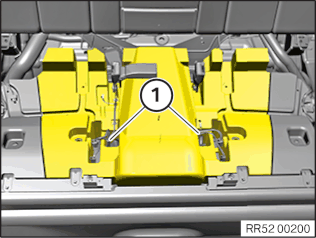

拆卸成型件

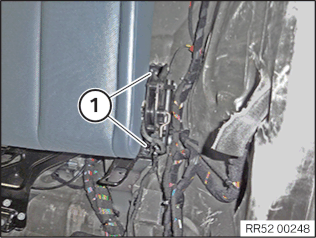

将插头连接
1
解除联锁并脱开。

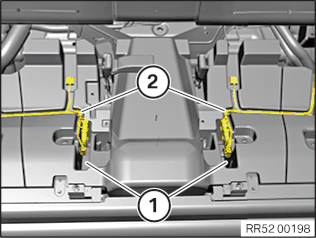

抽出控制单元
1
。
将导线束
2
从导线支架中松脱。
将控制单元
1
置于一侧。

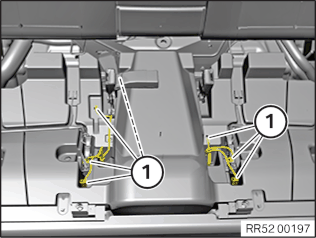

松开螺栓
1
。
抽出导线束
1
。
将成型件
2
向上抽出。
17
–

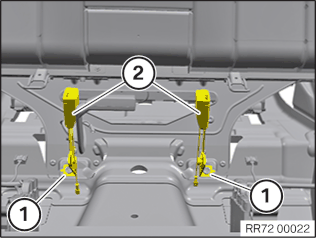

拆下后排两个带锁扣总成的安全带
松开螺栓
1
。
拆下后排带锁扣总成的安全带
2
。
18
–

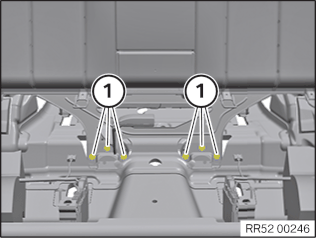

拆卸座椅支架
注意
在右侧和左侧执行的工作步骤。

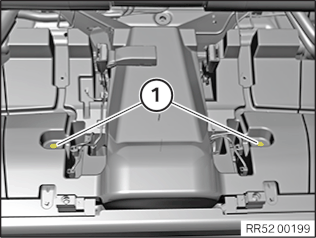

松开螺栓
1
。
松开螺栓
1
。
解锁并脱开座椅支架
1
所有相关的插头连接。
有损坏危险
较重的部件。
较重的部件可能导致人员受伤和损坏。
由一名或多名辅助人员拆卸和安装较重的部件。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。

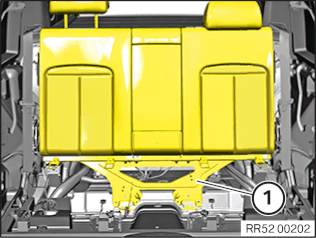

与辅助人员一起将座椅支架
1
从车辆中抬出。
核心任务
19
–

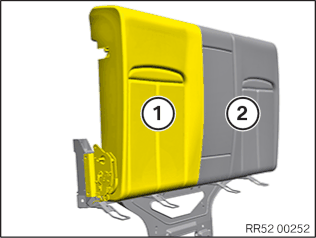

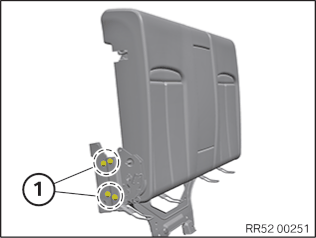

拆卸右侧后部座椅靠背
松开螺栓
1
。
将后座椅靠背
1
朝侧面从后座椅靠背
2
中抽出。
20
–
安装右侧后部座椅靠背
将后座椅靠背
1
从侧面插入后座椅靠背
2
中。
拧紧螺栓
1
。
后座椅靠背安装到靠背架梁上
半圆头埋头螺钉
拧紧扭矩
19
Nm
后续工作
21
–
安装座椅支架
有损坏危险
较重的部件。
较重的部件可能导致人员受伤和损坏。
由一名或多名辅助人员拆卸和安装较重的部件。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
在辅助人员的协助下将座椅支架
1
抬入车辆并正确定位。
连接并联锁座椅支架
1
所有相关的插头连接。
拧紧螺栓
1
。
下部靠背架梁安装到车身上
半圆头埋头螺钉
拧紧扭矩
19
Nm
注意
在右侧和左侧执行的工作步骤。
拧紧螺栓
1
。
靠背架梁安装到车身上
M12x22
拧紧扭矩
42
Nm
22
–
安装两个后部带锁扣总成的安全带
技术信息
为防止错误安装，部件已设码。
正确定位后部带锁扣总成的安全带
2
。
拧紧螺栓
1
。
车身上的带锁扣总成的安全带
M12x20
66
Nm
23
–
安装成型件
正确定位成型件。
将导线束
1
穿入成型件。
拧紧螺栓
1
。
成型件
半圆头埋头螺钉
拧紧扭矩
1
Nm
正确定位导线束
2
并嵌入导线支架中。
穿入控制单元
1
。
连接并联锁插头连接
1
。
24
–
安装靠背倾斜度调整装置驱动装置
前提
后座椅靠背已向前折叠。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在右侧和左侧执行的工作步骤。
将后座椅靠背
1
向前折叠。
正确定位靠背倾斜度调整装置驱动装置
4
。
拧紧螺栓
2
。
靠背倾斜度调整驱动装置安装到后座椅靠背上
螺栓
1,5
Nm
连接和锁定插头连接
3
。
将护罩从锁闩
1
移除。
25
–
安装左右行李箱轮罩盖
注意
在左侧和右侧执行的工作步骤。
▶ 安装行李箱轮罩盖
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
必要时，连接现有的插头连接。
穿入行李箱车轮拱罩内饰板
2
并嵌入卡子
3
上。
固定膨胀铆钉
1
。
定位捆索眼
3
。
拧紧螺栓
2
。
行李箱捆锁眼
螺栓 M8
拧紧力矩
19
Nm
将盖板
1
装入凹口内。
穿入并嵌入盖板
1
。
◀
26
–
安装后备箱装饰条
定位行李箱槛挡板
2
。
在此期间，注意正确定位后行李箱盖密封条。
拧紧螺栓
1
。
将行李箱槛挡板装到未精加工的车身上
螺栓
拧紧力矩
4,0
Nm
27
–
安装后部储物托槽
穿入并定位后部储物托槽
3
。
固定盲铆钉
2
。
拧紧螺栓
1
。
将储物托槽安装到未精加工的车身上
螺栓
拧紧力矩
4
Nm
28
–
安装行李箱底板饰件
将行李箱底板饰件
3
正确定位并安装到导向件
1
上。
嵌入卡子
2
。
翻起行李箱底板饰件
1
。
拧紧螺栓
2
。
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
29
–
安装左右行李箱饰条
注意
在左侧和右侧执行的工作步骤。
▶ 安装行李箱饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将行李箱饰条
2
定位在夹子
3
和卡子
4
上并嵌入。
拧紧固定销
1
。
行李箱饰条固定销
固定销
拧紧力矩
4,6
Nm
◀
30
–
安装行李箱照明灯
连接相应的插头。
将行李箱照明灯
1
装入护栏
2
中。
31
–
安装靠背调整开关
前提
后行李箱盖已打开。
将所属的插头和靠背调整开关
1
连接并且联锁。
将靠背调整开关
1
装入护栏
2
中。
32
–
安装前部后窗置物架
定位前部后窗置物架
1
并嵌入卡子
2
。
33
–
安装左侧和右侧靠背侧部件
注意
在左侧和右侧执行的工作步骤。
▶ 安装靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将安全带
1
拉到一旁。
将靠背侧部件
2
穿入导向轴颈
3
并且正确定位。
用卡子
2
嵌入靠背侧部件。
拧紧螺栓
1
。
后部靠背侧部件
螺栓 M6x30
拧紧力矩
8
Nm
◀
34
–
安装左侧和右侧下方C柱挡板
注意
在左侧和右侧执行的工作步骤。
▶ 安装下部C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入并且定位下部 C 柱挡板
1
。
将下部 C 柱挡板
1
嵌入夹子
2
中。
将膨胀铆钉
1
在下部 C 柱挡板
2
上安装。
◀
35
–
安装左后和右后车门槛板嵌条架梁
注意
在左侧和右侧执行的工作步骤。
▶ 安装后部车门槛板嵌条的架梁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入并正确定位后部车门槛板嵌条的架梁
2
。
安装膨胀铆钉
1
。
◀
36
–
安装左后和右后车门槛板嵌条
注意
在左侧和右侧执行的工作步骤。
▶ 安装后部车门槛板嵌条
拆卸留在车身中的夹子
1
和
2
并且安装到后部车门槛板嵌条上。
检查夹子
1
和
2
是否损坏，必要时更新。
连接插头并锁紧。
将后部车门槛板嵌条
3
定位在车身上。
将后部车门槛板嵌条
3
在夹子
1
和
2
上嵌入。
◀
37
–
安装左后和右后扶手
注意
在左侧和右侧执行的工作步骤。
▶ 安装后部扶手
连接插头并锁紧。
定位并且嵌入臂托
1
。
◀
38
–
安装后排座椅
将后排座椅抬入车内，并且连接和联锁存在的插头。
将安全带
2
穿入后排座椅中。
拧紧螺栓
1
。
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
将安全带锁扣
2
穿入后排座椅。
将后排座椅在区域
1
中嵌入。
