13 62 691
更换汽油微粒过滤器前的废气温度传感器 （根据车辆诊断）（气缸列 2）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
4
废气温度传感器安装到汽油微粒过滤器上
拧紧扭矩
30
Nm
用于
5
6
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
用于
5
6
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修手册
用于
| 61 35 ... 有关 ESD 保护的提示 (静电放电) |
3
4
|
| 61 35 ... 有关 ESD 保护的提示 (静电放电) |
3
4
|
零件
附加信息
13 62 691
更换汽油微粒过滤器前的废气温度传感器
（根据车辆诊断）（气缸列 2）
（根据车辆诊断）（气缸列 2）
一般信息
准备工作
1
–

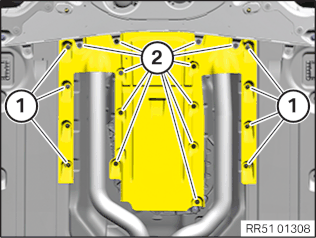

拆下后部发动机底护板
松开螺栓
1
。
松开螺母
2
。
拆卸后部机组防护板
3
。
2
–
拆下后部机组底部防护板
松开塑料螺母
1
。
将螺栓
2
松开并且拆卸机组防护板。
核心任务
3
–
拆卸汽油微粒过滤器（气缸列 1）前的废气温度传感器
有更多信息。
警告
高温表面。
有烫伤危险！
只有当部件已冷却时，才能执行所有维修工作。
有损坏危险
静电放电。
电气组件损坏或毁坏。
直至安装前，电气组件的原包装不得损坏。如需寄回，也只允许使用原包装。已拆卸的部件应立即进行包装。
注意关于使用相应专用工具 12 7 060 的用户提示。
只能接触电气元件的壳体。不得直接接触线脚和插座！
穿上绝缘服和防静电鞋（带 ESD 标志）。
更多信息参见：61 35 ... ESD 保护（静电放电）提示
61 35 ... 有关 ESD 保护的提示 (静电放电)
松开汽油微粒过滤器（气缸列 1）前的废气温度传感器
1
。
松开并拔出插头
2
。
松开卡子
3
。
拆除废气温度传感器。
4
–
安装汽油微粒过滤器（气缸列 1）前的废气温度传感器
有更多信息。
警告
高温表面。
有烫伤危险！
只有当部件已冷却时，才能执行所有维修工作。
有损坏危险
静电放电。
电气组件损坏或毁坏。
直至安装前，电气组件的原包装不得损坏。如需寄回，也只允许使用原包装。已拆卸的部件应立即进行包装。
注意关于使用相应专用工具 12 7 060 的用户提示。
只能接触电气元件的壳体。不得直接接触线脚和插座！
穿上绝缘服和防静电鞋（带 ESD 标志）。
更多信息参见：61 35 ... ESD 保护（静电放电）提示
61 35 ... 有关 ESD 保护的提示 (静电放电)
旋入并拧紧汽油微粒过滤器（气缸列 1）前的废气温度传感器
1
。
废气温度传感器安装到汽油微粒过滤器上
拧紧扭矩
30
Nm
插上插头
2
并听到联锁的声音。
用夹子
3
固定电缆。
后续工作
5
–
安装后部机组防护板
定位机组防护板
拧紧螺栓
2
。
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
拧紧塑料螺母
1
。
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
6
–
安装后部发动机底护板
安装后部机组防护板
3
。
拧紧螺母
2
。
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
拧紧螺栓
1
。
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
