54 13 250 拆卸和安装/更新后部玻璃活动天窗盖
提示：

下列步骤可以在完全关闭玻璃活动天窗组件后在车厢内部进行。
完全打开玻璃天窗遮阳板。
注意，导轨末端的油脂不要与车顶衬里接触。

更换时不需要：
旋出星形螺栓之前，在平垫圈周围做好标记，以但保证安装时正确校准。


安装说明：

  • 微密封螺栓 (Loctite) 必须更新， 不允许重新使用
  • 螺栓连接必须在 20 分钟内结束 (开始硬化)
  • 微密封螺栓 不允许再拧紧
  • 在反复使用时事先清洁螺母的螺纹

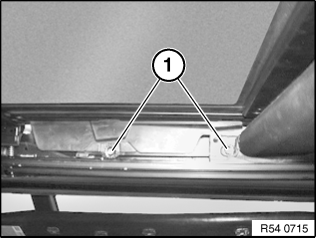

松开星形螺栓 (1)。
注意！

固定住螺栓以防脱落。
如有必要，将螺栓从导轨中去除。


安装说明：

在新星形螺栓上涂 Loctite 后旋入，并将垫圈与标记对齐。
拧紧力矩  54 12 01AZ。


注意！

拆卸和安装玻璃活动天窗盖板时需要另外一名员工的帮助！

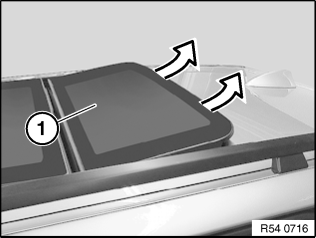

取出玻璃活动天窗盖板 (1)。
安装说明：

用织物胶带封住车顶开口的整个边缘。(有损坏危险)
小心地装入 (旋入) 玻璃活动天窗盖板，这是因为安装时可能损坏密封条。
检查玻璃活动天窗盖板是否正确 对齐，并在必要时进行设定。
