54 13 515 更换玻璃活动天窗盖的机械部分
拆卸和安装玻璃活动天窗盖的机械机构时，同时也要注意交互式 3D 说明。该说明不替代有效的维修说明，只作为补充用。通过按压各个点可以以动画形式显示相应的工作步骤。
  • 安装玻璃活动天窗盖机械机构的 3D 动画 (步骤 1 至 10 和 23 至 33)
需要的准备工作：

  • 拆下 玻璃活动天窗
  • 拆下 前部玻璃活动天窗盖罩
  • 拆下  后部玻璃活动天窗盖罩


玻璃天窗机械机构一览图：

部件 2、3 和 10 可以根据此维修说明更新。
1
玻璃天窗遮阳板机械机构
7
弹簧保持架
2
前部玻璃活动天窗的拉杆，水槽支架
8
后部玻璃活动天窗盖传动电缆（拉杆）
3
传动楔形件
9
后部传动电缆板
4
前部传动电缆板
10
前部玻璃活动天窗盖传动电缆（拉杆）
5
后部拉杆
11
风力转向器操纵滑座
6
后部玻璃活动天窗盖操纵滑座
12
滑动元件
提示：

玻璃活动天窗的机械机构始终要成对更新。
把所有损坏的部件从导轨中完整去除。
如有必要，在导向槽上略微涂油脂。


警告！

边缘可能锋利。受伤危险！

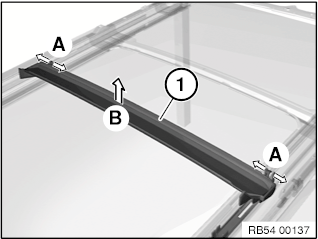

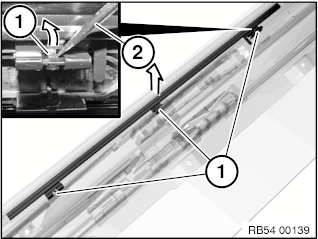

水箱 (1)沿方向(A) 松脱并沿方向(B) 取下.
提示：

注意3D-动画 步骤 1 。


注意！

水槽支架有损坏危险。

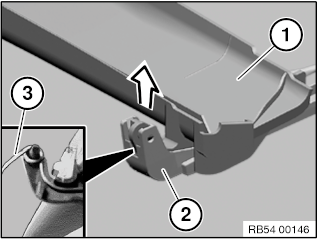

将排水槽 (1) 小心地向上从支架 (2) 中松脱。
安装说明：

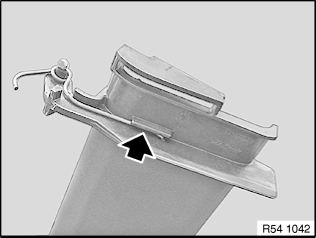

在轴心水箱上插入弹簧 (箭头).
注意弹簧在水槽中的正确位置。


安装说明：

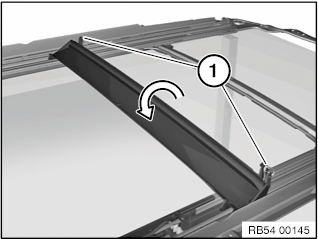

前部卡入水槽(1) 沿箭头方向逆转.

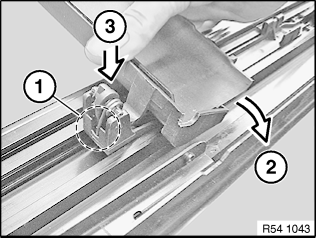

安装说明：

注意安装顺序：


1.
将弹簧嵌入水槽支架中
2.
将水槽压到玻璃活动天窗上
3.
将水槽旋转点 (轴承) 卡入支架中
检查水槽的弹簧拉力。
从用于活动天窗操作的驱动装置上脱开插头连接。

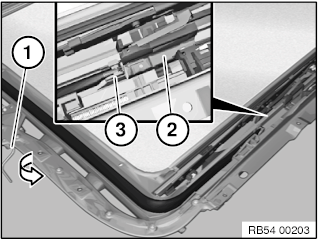

用内六角扳手 (1) 沿箭头方移动玻璃活动天窗，直至机械机构 (2) 贴在挡风板支架 (3) 上。
提示：

注意3D-动画 步骤 2 。


注意！

固定玻璃活动天窗操作的驱动装置及传动机构 (2)，以防脱落。


松开螺栓 (1)，拧紧力矩 54 13 1AZ。
取下玻璃活动天窗操作的驱动装置及传动机构 (2)。
提示：

注意3D-动画 步骤 3 (32) 。
螺栓 (1) 是微封闭的。


安装说明：

将玻璃活动天窗操作的驱动装置及传动机构 (2) 的齿轮 (1) 精确地装在啮合齿 (3) 中。

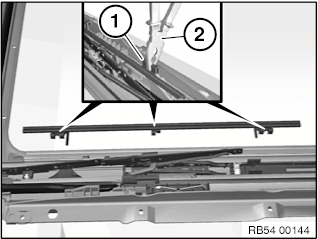

用适当的工具(2) 弯曲护轨(1) 的终点.
护轨 (1) 按箭头发向取下.
注意！

塑料支架不要损坏.


提示：

注意3D-动画 步骤 4 (29) 。


安装说明：

护轨的末端 (1) 要重新弯曲.

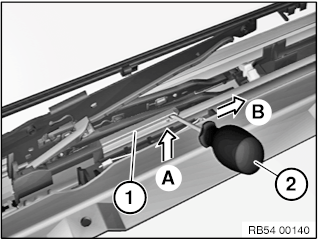

用适当的工具(2) 将滑槽的导轨 (1) 沿方向(A) 抬起并沿方向(B)滑动.
提示：

注意3D-动画 步骤 5 (28) 。

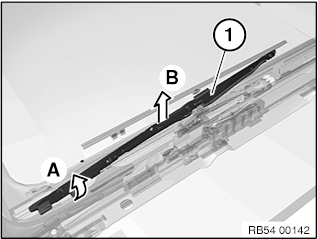

滑槽 (1) 沿方向(A)从滑轨中挤出并沿方向(B)取下 .
安装说明：

注意翻新件的 润滑提示。
提示：
注意3D-动画 步骤 6 (27) 。


提示：

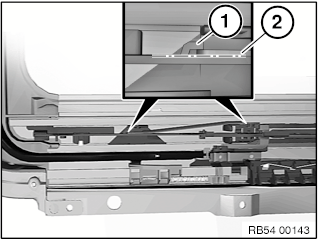

距离 (1) 必须如图所示空着的, 以使滑槽 (2) 可以被拆除.


安装说明：

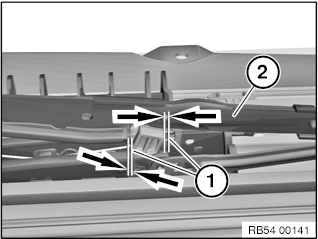

注意, 凸轮(1) 与滑槽(2)平行.


提示：

注意3D-动画 步骤 27 。

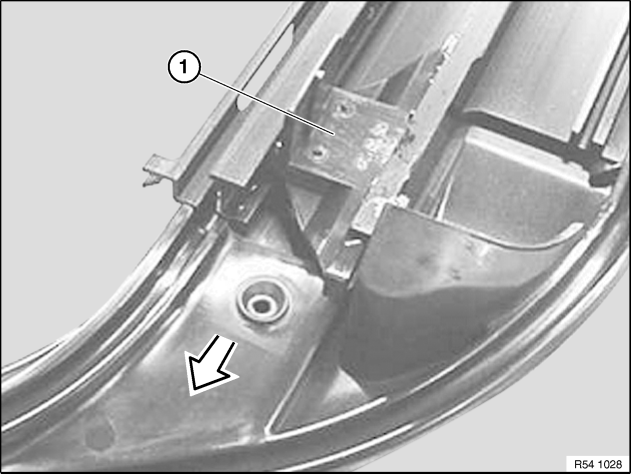

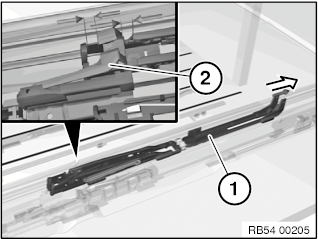

向后移动水槽支架 (1) ，直到传动楔形件 (2) 处于自由为止。
提示：

注意3D-动画 步骤 7 (26) 。

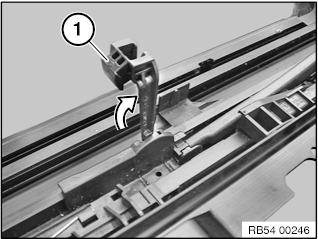

抬起传动楔形件 (1) 。
从侧向取下传动楔形件 (1) 。
提示：

注意3D-动画 步骤 8 (25) 。



拆卸水槽支架和下部拉杆：

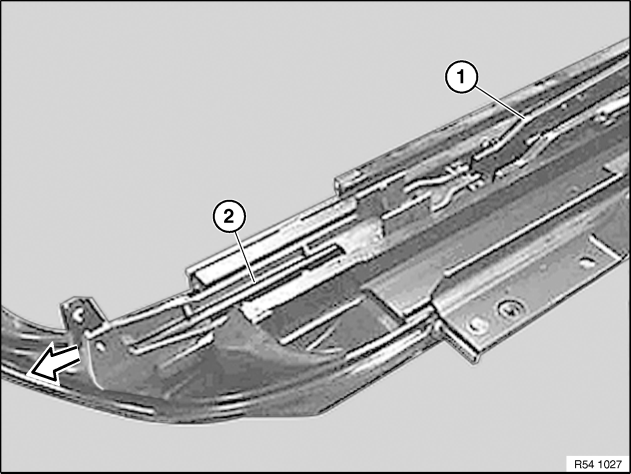

向后移动水槽支架 (2) 与下部拉杆 (1)。
将水槽支架与下部拉杆从导轨中取出。
提示：
注意3D-动画 步骤 9 (24) 。

注意！
安装传动电缆板时有损坏危险
在安装前部传动电缆板 (1) 前，后部传动电缆板 (2) 必须已嵌入。
错位时必须识别弹簧位置和拨杆位置。(标记区域)
检查后部传动电缆板 (2) 在导轨中的锁止情况。
推入传动电缆板 (1)
提示：
注意3D-动画 步骤 10 (23) 。

如有必要，将滑动元件 (1) 向后推并从导轨中取出。

安装玻璃活动天窗盖前调整机械机构：

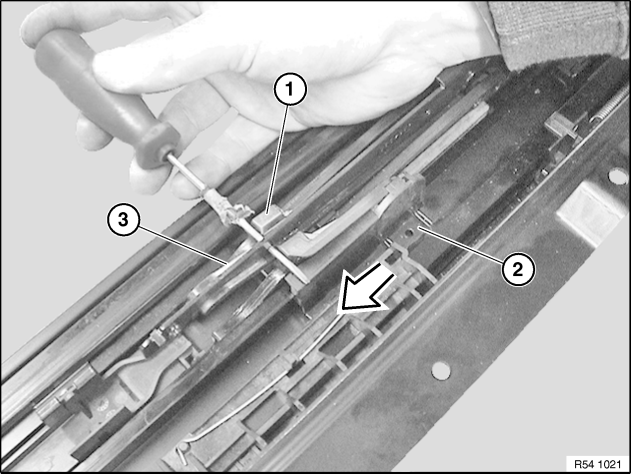

将螺丝起子插入上部拉杆 (3) 中。
尽量向后推传动板 (2)，直到传动楔形件 (1) 逆螺丝起子运动
提示：
此处需要精确操作。机械机构必须左右高度准确相同。
检查左右机械部件高度是否相同。
注意3D-动画 步骤 31 。
安装说明：

清洁玻璃活动天窗的导轨。
注意翻新件的 润滑提示。


提示：

检查运动机构的平衡运转情况。
进行功能检查。
