52 26 400
更换后部座椅的座套
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
5
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
专用工具概述
0 492 668 (52 0 050)
钳子
用于
4
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
52 26 400
更换后部座椅的座套
一般信息
准备工作
1
–
拆卸后排座椅
将后排座椅在区域
1
中向上松脱。
将安全带锁扣
2
从后排座椅中抽出。
将螺栓
1
从固定片上松开，并且将安全带
2
从后排座椅中抽出。
解锁并且脱开存在的插头连接，并且抬出后排座椅。
2
–

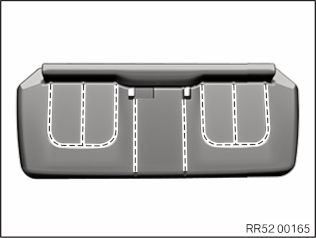

拆下后部座椅的座套

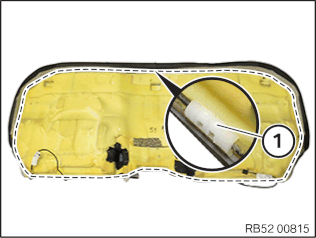

将支架处的座套
1
从后部座椅上取下。

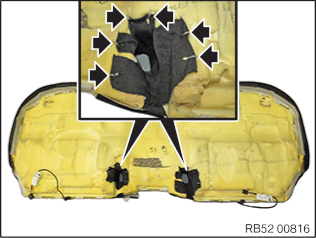

松开座套上的夹子（箭头）。
松开装饰线上的所有夹子。
从支撑物上拆下座套。
将夹子的残留物从座套 和支撑物中移除。
核心任务
3
–
更新后部座椅的座套
拆卸所有装饰线。
更新座套。
零件：
座套
将装饰线插入新的座套中。
后续工作
4
–
安装后部座椅的座套
将座套放到支撑件上。
用夹子固定所有装饰线。

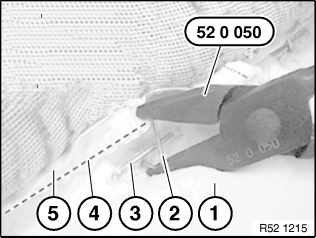

将新的夹子
2
用专用工具
0 492 668 (52 0 050)
装入并弄弯夹紧。
1
支撑物
2
夹子
3
支撑物上的装饰线
4
座套上的装饰线
5
座套
将座套正确穿入支撑件。
将座套用夹子（箭头）固定在支撑件上。
将座套与支架
1
嵌入后部座椅。
5
–
安装后排座椅
将后排座椅抬入车内，并且连接和联锁存在的插头。
将安全带
2
穿入后排座椅中。
拧紧螺栓
1
。
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
将安全带锁扣
2
穿入后排座椅。
将后排座椅在区域
1
中嵌入。
