61 35 953
拆卸和安装/替换无钥匙便捷上车及起动系统的车内天线 （中央控制台前部）（根据车辆诊断）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
6
车内天线安装到前部中央控制台上
螺栓
拧紧力矩
2,3
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
2
3
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
61 35 953
拆卸和安装/替换无钥匙便捷上车及起动系统的车内天线
（中央控制台前部）（根据车辆诊断）
（中央控制台前部）（根据车辆诊断）
一般信息
准备工作
1
–
拆下踏板装置饰件
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
用塑料胶带防止相邻的部件损坏。
将锁止件
3
转动90°。
在区域
2
中将踏板机构饰件
1
向内松脱。
将踏板机构饰件
1
向下翻并且从导向件
4
中抽出。
解除联锁并脱开相应的插头连接。
2
–
拆卸后部中央控制台侧饰板
将中央控制台后部侧饰板
1
用专用工具
0 496 569 (00 9 325)
在夹子
2
上松开并拆卸下来。
3
–
拆卸上部中央控制台侧饰板
将上部中央控制台侧饰板
1
用专用工具
0 496 569 (00 9 325)
从夹子
2
中松开并拆卸。
4
–
拆卸侧面中央控制台地毯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓
1
。
将盖板
2
从夹子
3
处松开并拆下。
核心任务
5
–

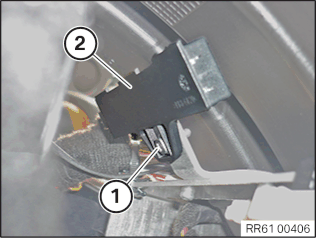

拆卸前部车内天线

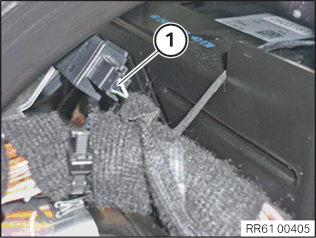

脱开插头
1
。
松开螺栓
1
。
取下车内天线
2
。
6
–
安装前部车内天线
定位车内天线
2
。
拧紧螺栓
1
。
车内天线安装到前部中央控制台上
螺栓
拧紧力矩
2,3
Nm
连接插头
1
。
后续工作
7
–
安装侧面中央控制台地毯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将盖板
2
定位在夹子
3
上并嵌入。
拧紧螺栓
1
。
8
–
安装上部中央控制台侧饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将中央控制台侧饰板
1
正确定位并在夹子
2
上嵌入。
9
–
安装后部中央控制台侧饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将中央控制台后部侧饰板
1
正确定位并在夹子
2
上嵌入。
10
–
安装踏板装置饰件
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
连接并联锁相应插头。
将踏板机构饰件
1
穿入导向件
4
中并且向上折叠。
将区域
1
中的踏板机构饰件
2
嵌入中央控制台。
技术信息
饰板的密封圈
务必
正确上锁。只有这样才能个确保饰板不会松脱和倾斜到踏板区域。
正确插入密封圈
3
并且转动 90° 以联锁。
