拆卸和安装/替换左侧护膝饰板
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
7
开关板上的驻车制动器按钮
螺栓 TS5x10
拧紧力矩
1,8
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
2
3
概述
应用
(饰板楔)从 2008 年 11 月起,该专用工具替代饰板楔 00 9 317(其他材料)
包含在工具/组件中
0 490 527
存放位置
单独
更新,通过
搭配
维修信息号
41 01 09 (507)
概览:标准工具
技术数据概述
概览:消耗材料
更多信息
零件
附加信息
51 45 175
拆卸和安装/替换左侧护膝饰板
一般信息
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
准备工作
1
–
拆下踏板装置饰件
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
用塑料胶带防止相邻的部件损坏。
将锁止件
3
转动90°。
在区域
2
中将踏板机构饰件
1
向内松脱。
将踏板机构饰件
1
向下翻并且从导向件
4
中抽出。
解除联锁并脱开相应的插头连接。
2
–
拆卸后部中央控制台侧饰板
将中央控制台后部侧饰板
1
用专用工具
0 496 569 (00 9 325)
在夹子
2
上松开并拆卸下来。
3
–
拆卸上部中央控制台侧饰板
将上部中央控制台侧饰板
1
用专用工具
0 496 569 (00 9 325)
从夹子
2
中松开并拆卸。
4
–
拆卸侧面中央控制台地毯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓
1
。
将盖板
2
从夹子
3
处松开并拆下。
5
–
拆卸驾驶员侧外侧仪表板装饰板
将装饰板
1
从夹子
2
处松开并拆下。
脱开插头连接
1
。
核心任务
6
–
拆卸左侧护膝饰板
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
将夹子
2
上的橡胶防尘罩
1
向后松脱。
松开螺栓
1
。
抽出护膝饰板
2
。
脱开现有的插头连接。
7
–
更换左侧护膝饰板

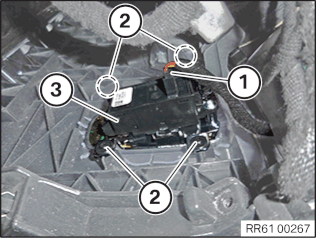

▶ 拆卸驻车制动器按钮
脱开插头连接
1
。
松开螺栓
2
。
拆卸驻车制动器按钮
3
。
◀
▶ 安装驻车制动器按钮
定位驻车制动器按钮
3
并且拧紧螺栓
2
。
开关板上的驻车制动器按钮
螺栓 TS5x10
拧紧力矩
1,8
Nm
连接插头
1
。
◀
8
–
安装左侧护膝饰板
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
连接存在的插头。
穿入并且定位护膝饰板
2
。
拧紧螺栓
1
。
将橡胶防尘罩
1
从后部嵌入到夹子
2
上。
后续工作
9
–
安装驾驶员侧外侧仪表板装饰板
连接插头
1
。
检查夹子
2
是否损坏。
夹子不得损坏或缺失。
将装饰板
1
定位在夹子
2
上并嵌入。
10
–
安装侧面中央控制台地毯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将盖板
2
定位在夹子
3
上并嵌入。
拧紧螺栓
1
。
11
–
安装上部中央控制台侧饰板
检查所有夹子
1
是否损坏,必要时更换。
夹子
1
不得损坏或缺失。
将中央控制台侧饰板
1
正确定位并在夹子
2
上嵌入。
12
–
安装后部中央控制台侧饰板
检查所有夹子
1
是否损坏,必要时更换。
夹子
1
不得损坏或缺失。
将中央控制台后部侧饰板
1
正确定位并在夹子
2
上嵌入。
13
–
安装踏板装置饰件
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
连接并联锁相应插头。
将踏板机构饰件
1
穿入导向件
4
中并且向上折叠。
将区域
1
中的踏板机构饰件
2
嵌入中央控制台。
技术信息
饰板的密封圈
务必
正确上锁。只有这样才能个确保饰板不会松脱和倾斜到踏板区域。
正确插入密封圈
3
并且转动 90° 以联锁。
用于
