61 35 954
拆卸和安装/更换无钥匙便捷上车及起动系统的车内天线 （后部储物格）（根据车辆诊断）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
12
车内天线安装到后部中央控制台架梁上
螺栓
拧紧扭矩
2,3
Nm
用于
13
后部储物格架梁安装到中央控制台架梁上
半圆头埋头螺钉
拧紧力矩
2,2
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
3
4
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|

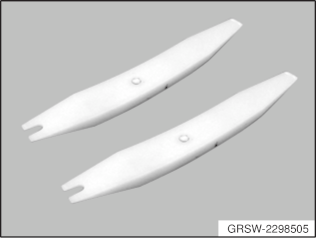

2 298 505
装配楔
用于
9
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
61 35 954
拆卸和安装/更换无钥匙便捷上车及起动系统的车内天线
（后部储物格）（根据车辆诊断）
（后部储物格）（根据车辆诊断）
一般信息
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
准备工作
1
–
拆下踏板装置饰件
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
用塑料胶带防止相邻的部件损坏。
将锁止件
3
转动90°。
在区域
2
中将踏板机构饰件
1
向内松脱。
将踏板机构饰件
1
向下翻并且从导向件
4
中抽出。
解除联锁并脱开相应的插头连接。

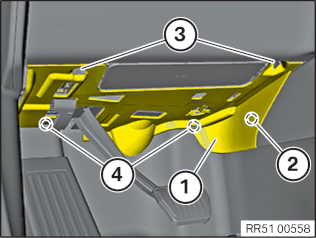

2
–
拆下右侧仪表板下部饰板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
用塑料胶带保护邻近部件，避免损坏。
将锁止件
3
转动90°。
在区域
2
将右下仪表板饰板
1
向内松脱。
将右下仪表板饰板
1
向内从导向件
4
中取下。
解除联锁并脱开相应的插头连接。
3
–
拆卸左后和右后中央控制台侧饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。

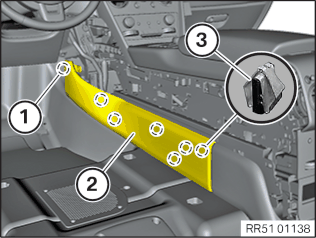

▶ 拆卸后部中央控制台侧饰板
将中央控制台后部侧饰板
1
用专用工具
0 496 569 (00 9 325)
在夹子
2
上松开并拆卸下来。
◀
4
–
拆卸左上和右上中央控制台侧饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸上部中央控制台侧饰板
将上部中央控制台侧饰板
1
用专用工具
0 496 569 (00 9 325)
从夹子
2
中松开并拆卸。
◀
5
–

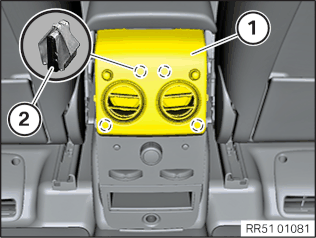

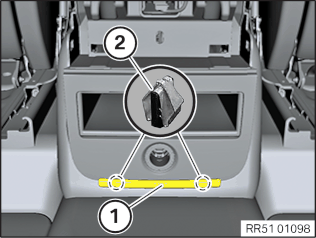

拆卸中间后部中央控制台饰板
将中间后部中央控制台饰板
1
在夹子
2
上松开并向后抽出。

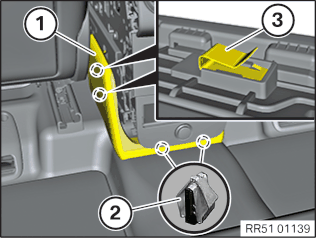

6
–
拆卸左右侧面中央控制台地毯
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸侧面中央控制台地毯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓
1
。
将盖板
2
从夹子
3
处松开并拆下。
◀
7
–
拆卸后部中央控制台地毯
将盖板
1
在夹子
2
处松开并向后移动。在此将盖板从固定锁片
3
中抽出。

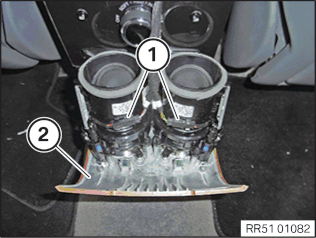

8
–
拆卸后部中控台饰板
将后部中控台饰板
1
向后从夹子
2
上松开。
脱开插头连接
1
并拆下后部中控台饰板
2
。
9
–

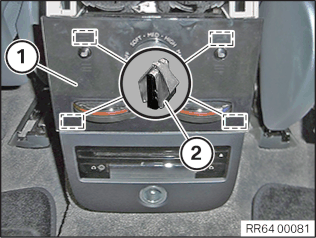

拆卸后座区自动空调操作面板
将空调操作面板
1
用专用工具
2 298 505
在夹子
2
上松开并且稍稍拉出。
松脱附属的插头连接。
取下空调操作面板
1
。
10
–

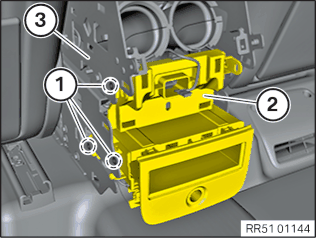

拆卸后部储物格架梁
注意
在左侧和右侧执行的工作步骤。
松开螺栓
1
。
将后部储物格架梁
2
向后从中央控制台架梁
3
中抽出并拆下。
核心任务
11
–

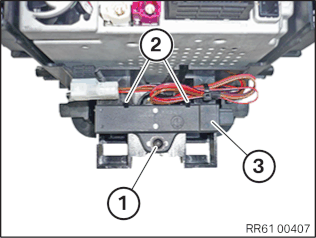

拆卸后部车内天线
松开螺栓
1
。
松开卡子
2
并取下车内天线
3
。
12
–
安装后部车内天线
定位车内天线
3
并嵌入到卡子
2
中。
拧紧螺栓
1
。
车内天线安装到后部中央控制台架梁上
螺栓
拧紧扭矩
2,3
Nm
后续工作
13
–
安装后部储物格架梁
将后部储物格架梁
2
向后穿入中央控制台架梁
3
中并定位。
注意
在左侧和右侧执行的工作步骤。
拧紧螺栓
1
。
后部储物格架梁安装到中央控制台架梁上
半圆头埋头螺钉
拧紧力矩
2,2
Nm
14
–
安装后座区自动空调操作面板
定位空调操作面板
1
。
连接所属的插头并且联锁。
正确定位空调操作面板
1
并且用卡子
2
嵌入。
15
–
安装后部中控台饰板
检查夹子
1
。
更新缺失或损坏的夹子
1
。
连接后部中控台饰板
2
上的插头
1
。
将后部中控台饰板
1
向后从夹子
2
上松开。
16
–
安装后部中央控制台地毯
将盖板
1
从后方穿入固定锁片
3
上。
将盖板
1
定位在夹子
2
上并嵌入。
17
–
安装左右侧面中央控制台地毯
注意
在左侧和右侧执行的工作步骤。
▶ 安装侧面中央控制台地毯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将盖板
2
定位在夹子
3
上并嵌入。
拧紧螺栓
1
。
◀
18
–
安装中间后部中央控制台饰板
将中间后部中央控制台饰板
1
定位在夹子
2
上并嵌入。
19
–
安装左上和右上中央控制台侧饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 安装上部中央控制台侧饰板

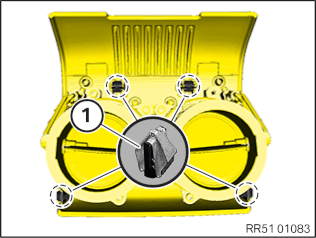

检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将中央控制台侧饰板
1
正确定位并在夹子
2
上嵌入。
◀
20
–
安装左后和右后中央控制台侧饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 安装后部中央控制台侧饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将中央控制台后部侧饰板
1
正确定位并在夹子
2
上嵌入。
◀
21
–
安装下部右侧仪表板饰板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
连接并联锁相应插头。
将右下仪表板饰板
1
嵌入导向件
4
中并且向上翻。
将右下仪表板饰板
1
在区域
2
嵌入中央控制台中。
将锁止件
3
正确插入并转动 90°。
22
–
安装踏板装置饰件
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
连接并联锁相应插头。
将踏板机构饰件
1
穿入导向件
4
中并且向上折叠。
将区域
1
中的踏板机构饰件
2
嵌入中央控制台。
技术信息
饰板的密封圈
务必
正确上锁。只有这样才能个确保饰板不会松脱和倾斜到踏板区域。
正确插入密封圈
3
并且转动 90° 以联锁。
