71 60 602
更换挂车挂钩解锁的控制单元 （车辆诊断后）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
4
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
71 60 602
更换挂车挂钩解锁的控制单元
（车辆诊断后）
（车辆诊断后）
一般信息
准备工作
1
–
拆下行李箱底板饰板
翻起行李箱底板饰件
1
。
松开螺栓
2
。
拉出导向件
1
上的行李箱底板饰件
3
。
脱开卡子
2
。
拆下行李箱底板饰板
3
。
核心任务
2
–

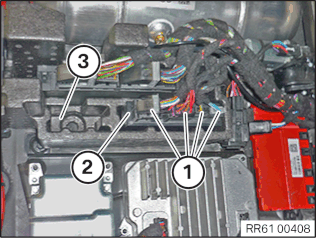

拆卸拖车挂钩控制单元
解除联锁并脱开插头
1
。
将拖车挂钩控制单元
2
从支架
3
中拆下。
3
–
安装挂车挂钩控制单元
将拖车挂钩控制单元
2
安装到支架
3
中。
连接插头
1
并锁紧。
后续工作
4
–
安装行李箱底板饰件
将行李箱底板饰件
3
正确定位并安装到导向件
1
上。
嵌入卡子
2
。
翻起行李箱底板饰件
1
。
拧紧螺栓
2
。
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
